申请日2018.09.13
公开(公告)日2019.01.01
IPC分类号B01D29/00; B01D29/96
摘要
本发明属于饮用水处理机技术领域，具体为一种新型的饮用水处理机。净水器外壳内设有空腔，空腔内安装有滤芯，净水器外壳的上方连接有净水器盖，净水器盖的中部贯穿安装有输水管，输水管的一端置于净水器外壳内与滤芯连通。净水器外壳的底端中部贯穿布置有排水管，排水管的一端置于净水器外壳内与滤芯连通。净水器盖的下端固定连接有多个固定杆，净水器外壳的顶端开设有与固定杆相对应的固定槽，固定杆的下端延伸至固定槽内，净水器外壳的侧壁上设有与固定槽相通的滑孔，滑孔内滑动插设有卡杆，固定杆的外侧壁上设有与卡杆相对应的卡孔，卡杆的一端贯穿并延伸至卡孔内。本发明使用户在更换滤芯时，只需要将卡杆从卡孔内拉出便可将滤芯取出。
权利要求书

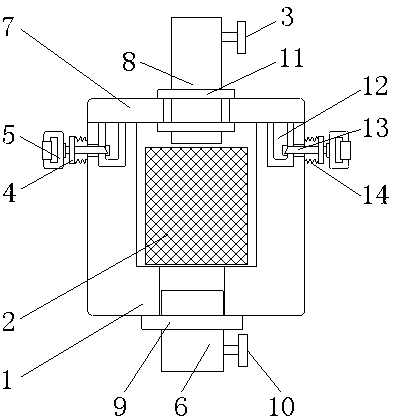

1.一种新型的饮用水处理机，其特征在于：包括净水器外壳(1)、滤芯(2)、固定块(4)、把手(5)、净水器盖(7)、输水管(8)、固定杆(12)、卡杆(13)、排水管(6)，所述净水器外壳(1)内设有空腔，所述空腔内安装有滤芯(2)，所述净水器外壳(1)的上方连接有净水器盖(7)，所述净水器盖(7)的中部贯穿安装有输水管(8)，所述输水管(8)的一端置于净水器外壳(1)内与滤芯(2)连通，所述输水管(8)的另一端置于净水器盖(7)外部;所述净水器外壳(1)的底端中部贯穿布置有排水管(6)，所述排水管(6)的一端置于净水器外壳(1)内与滤芯(2)连通，所述排水管(6)的另一端置于净水器外壳(1)外部;所述净水器盖(7)的下端固定连接有多个固定杆(12)，所述净水器外壳(1)的顶端开设有与固定杆(12)相对应的固定槽，所述固定杆(12)的下端延伸至固定槽内，所述净水器外壳(1)的侧壁上设有与固定槽相通的滑孔，所述滑孔内滑动插设有卡杆(13)，所述固定杆(12)的外侧壁上设有与卡杆(13)相对应的卡孔，所述卡杆(13)的一端贯穿并延伸至卡孔内。
2.根据权利要求1所述的新型的饮用水 处理机，其特征在于：还包括固定块(4)、把手(5)、弹簧(14)，所述卡杆(13)中部外周固定套设有固定块(4)，所述固定块(4)与净水器外壳(1)的侧壁之间固定连接有弹簧(14)，所述卡杆(13)远离净水器外壳(1)的一端还固定连接有把手(5)。
3.根据权利要求1所述的新型的饮用水处理机，其特征在于：还包括两个第一密封圈(11)，所述输水管(8)与净水器盖(7)相交处套设有第一密封圈(11)，两个所述第一密封圈(11)分别安装在净水器盖(7)的上端和下端。
4.根据权利要求1所述的新型的饮用水处理机，其特征在于，还包括第二密封圈(9)，所述排水管(6)与净水器外壳(1)相交处套设有第二密封圈(9)。
5.根据权利要求1所述的新型的饮用水处理机，其特征在于：还包括第一阀门(3)，所述输水管(8)的侧壁上安装有第一阀门(3)。
6.根据权利要求1所述的新型的饮用水处理机，其特征在于：还包括第二阀门(10)，所述排水管(6)的侧壁上设有第二阀门(10)。
说明书
一种新型的饮用水处理机
技术领域
本发明属于饮用水处理机技术领域，具体为一种新型的饮用水处理机。
背景技术
现在存在一系列的水污染问题，人们的健康饮水存在一定的隐患。人们为了解决健康饮水的问题而发明了饮用水处理设备，而饮用水处理设备主要包括了软水机、纯水机与净水器等设备。现有的净水器大多靠滤芯来净化饮用水，而滤芯每过一段时间便需要更换，但是大多数净水器的水管都是固定在净水器上，更换起来比较复杂，费时费力。
发明内容
本发明的目的在于提供一种新型的饮用水处理机，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种新型的饮用水处理机包括净水器外壳、滤芯、固定块、把手、净水器盖、输水管、固定杆、卡杆、排水管，所述净水器外壳内设有空腔，所述空腔内安装有滤芯，所述净水器外壳的上方连接有净水器盖，所述净水器盖的中部贯穿安装有输水管，所述输水管的一端置于净水器外壳内与滤芯连通，所述输水管的另一端置于净水器盖外部;所述净水器外壳的底端中部贯穿布置有排水管，所述排水管的一端置于净水器外壳内与滤芯连通，所述排水管的另一端置于净水器外壳外部;所述净水器盖的下端固定连接有多个固定杆，所述净水器外壳的顶端开设有与固定杆相对应的固定槽，所述固定杆的下端延伸至固定槽内，所述净水器外壳的侧壁上设有与固定槽相通的滑孔，所述滑孔内滑动插设有卡杆，所述固定杆的外侧壁上设有与卡杆相对应的卡孔，所述卡杆的一端贯穿并延伸至卡孔内。
前述的新型的饮用水处理机还包括固定块、把手、弹簧，所述卡杆中部外周固定套设有固定块，所述固定块与净水器外壳的侧壁之间固定连接有弹簧，所述卡杆远离净水器外壳的一端还固定连接有把手。
前述的新型的饮用水处理机还包括两个第一密封圈，所述输水管与净水器盖相交处套设有第一密封圈，两个所述第一密封圈分别安装在净水器盖的上端和下端。
前述的新型的饮用水处理机还包括第二密封圈，所述排水管与净水器外壳相交处套设有第二密封圈。
前述的新型的饮用水处理机还包括第一阀门，所述输水管的侧壁上安装有第一阀门。
前述的新型的饮用水处理机还包括第二阀门，所述排水管的侧壁上设有第二阀门。
与现有技术相比，本发明的有益效果是：净水器正常工作时，饮用水从输水管进入空腔内，然后经过滤芯进行过滤，最后从排水管排出，用户在更换滤芯时，先关上第一阀门，再拉动把手将卡杆从卡孔内拉出，然后将净水器盖打开便可将滤芯取出，弹簧可防止卡杆从卡孔内脱离，密封环、第一密封圈与第二密封圈可增加密封性，防止饮用水流出。该新型的饮用水处理机，通过多处调节机构的设置，使用户在更换滤芯时，只需要将卡杆从卡孔内拉出便可将滤芯取出，操作便捷功能实用。
