申请日2018.09.13
公开(公告)日2018.12.28
IPC分类号C02F9/04; C02F103/30
摘要
本发明提供了一种印染废水高效曝气处理装置，包括曝气池;所述曝气池的左侧上部外壁上连接安装传动箱;所述连接轴横向的通过连接轴承连接固定在曝气池的上部内壁中，其中部固定焊接有搅动轮辊;所述鼓风机的右侧连接曝气管;所述曝气管的右侧上部设有滤网;所述滤网竖直的连接固定在抽水口内;所述抽水口开在曝气池的右侧内壁中，其右侧接入连接管;所述连接管向右接入到凝絮箱内，其中部连接安装抽水泵;所述凝絮箱设在曝气池的右侧，其上部外壁上通过螺栓连接固定搅动电机;所述搅动杆竖直的接入到凝絮箱内，其下部焊接固定搅动叶片;所述输水管向右接入到吸附箱内;本发明整体处理效果较明显，实用性较强。
权利要求书

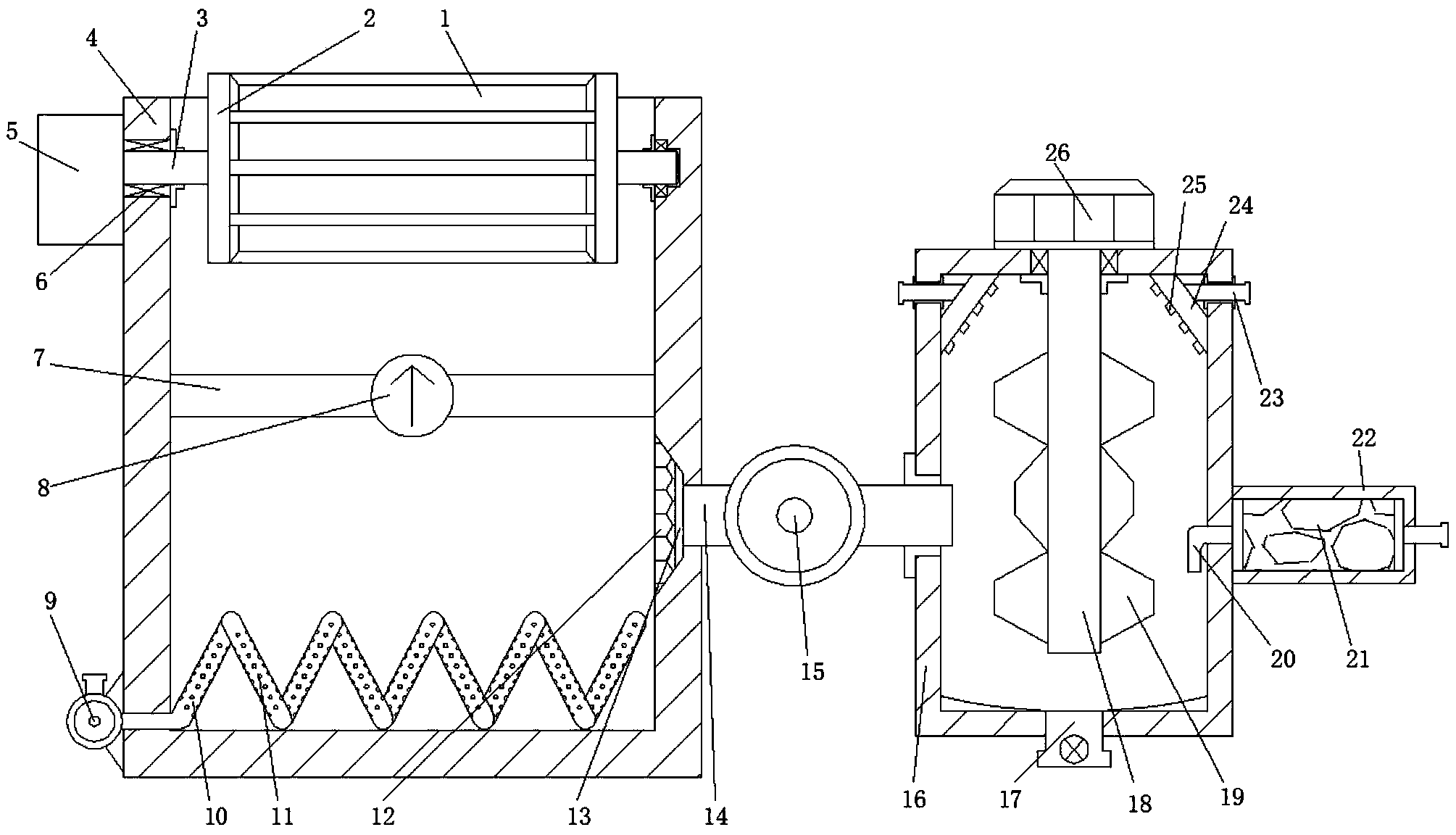

1.一种印染废水高效曝气处理装置，包括曝气池(4);其特征在于，所述曝气池(4)的左侧上部外壁上连接安装传动箱(5);所述传动箱(5)的内部通过螺栓连接安装卷扬电机(27);所述卷扬电机(27)的左侧通过联轴器连接安装连接轴(3);所述连接轴(3)横向的通过连接轴承(6)连接固定在曝气池(4)的上部内壁中，其中部固定焊接有搅动轮辊(2);所述搅动轮辊(2)的下方设有安装架(7);曝气池(4)的左侧下部外壁上连接安装鼓风机(9);所述鼓风机(9)的右侧连接曝气管(10);所述曝气管(10)的右侧上部设有滤网(12);所述滤网(12)竖直的连接固定在抽水口(13)内;所述抽水口(13)开在曝气池(4)的右侧内壁中，其右侧接入连接管(14);所述连接管(14)向右接入到凝絮箱(16)内，其中部连接安装抽水泵(15);所述凝絮箱(16)设在曝气池(4)的右侧，其上部外壁上通过螺栓连接固定搅动电机(26);所述搅动电机(26)的下方连接搅动杆(18);所述搅动杆(18)竖直的接入到凝絮箱(16)内，其下部焊接固定搅动叶片(19);搅动杆(18)的下方设有排污口(17);凝絮箱(16)的右侧壁上连接输水管(20);所述输水管(20)向右接入到吸附箱(22)内。
2.根据权利要求1所述的一种印染废水高效曝气处理装置，其特征在于，所述搅动轮辊(2)的上部伸出曝气池(4)外，其表面均匀的开设有卷扬口(1)。
3.根据权利要求1所述的一种印染废水高效曝气处理装置，其特征在于，所述安装架(7)横向连接固定在曝气池(4)的中部内壁上，且其中部连接安装氧气浓度检测器(8);所述氧气浓度检测器(8)的型号为MOT500-O2。
4.根据权利要求1所述的一种印染废水 高效曝气处理装置，其特征在于，所述曝气管(10)呈螺旋状，设在曝气池(4)的底部内壁上，其上开有布气口(11)。
5.根据权利要求1所述的一种印染废水高效曝气处理装置，其特征在于，所述搅动杆(18)的两侧对称的设有喷洒板(24);所述喷洒板(24)倾斜的连接固定在凝絮箱(16)的内壁上，下表面均匀的开有喷药口(25)，且其上部接入输药管(23)。
6.根据权利要求1所述的一种印染废水高效曝气处理装置，其特征在于，所述排污口(17)连接安装在凝絮箱(16)的底部壁上。
7.根据权利要求1所述的一种印染废水高效曝气处理装置，其特征在于，所述吸附箱(22)连接固定在凝絮箱(16)的右侧外壁上，其内部设有活性炭吸附层(21)。
说明书
一种印染废水高效曝气处理装置
技术领域
本发明涉及印染废水处理设备，具体是一种印染废水高效曝气处理装置。
背景技术
印染行业是典型的高耗水产业每年需消耗近亿吨的工艺用软化水。印染废水来源及污染物成分十分复杂，具有水质变化大、有机物含量高、色度高(主要为有色染料)等特点，直接排放对人类健康和生存环境带来极大危害，同时造成水资源的浪费。随着国家和社会对环境保护要求的日益重视和对可持续发展的要求，传统的处理方法已越来越难以满足生产和环保的要求。
目前比较实用的处理方法便是采用曝气的方式，但由于印染污水的水量较大，单一的曝气方式难以满足污水中氧气含量的需求，且在曝气后进行再一次的处理效率较低，无法满足使用需求，故需要对现有的传统设备进行优化升级，用以满足使用需求。
发明内容
本发明的目的在于提供一种印染废水高效曝气处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种印染废水高效曝气处理装置，包括曝气池;所述曝气池的左侧上部外壁上连接安装传动箱;所述传动箱的内部通过螺栓连接安装卷扬电机;所述卷扬电机的左侧通过联轴器连接安装连接轴;所述连接轴横向的通过连接轴承连接固定在曝气池的上部内壁中，其中部固定焊接有搅动轮辊;所述搅动轮辊的下方设有安装架;曝气池的左侧下部外壁上连接安装鼓风机;所述鼓风机的右侧连接曝气管;所述曝气管的右侧上部设有滤网;所述滤网竖直的连接固定在抽水口内;所述抽水口开在曝气池的右侧内壁中，其右侧接入连接管;所述连接管向右接入到凝絮箱内，其中部连接安装抽水泵;所述凝絮箱设在曝气池的右侧，其上部外壁上通过螺栓连接固定搅动电机;所述搅动电机的下方连接搅动杆;所述搅动杆竖直的接入到凝絮箱内，其下部焊接固定搅动叶片;搅动杆的下方设有排污口;凝絮箱的右侧壁上连接输水管;所述输水管向右接入到吸附箱内。
作为本发明进一步的方案：所述搅动轮辊的上部伸出曝气池外，其表面均匀的开设有卷扬口。
作为本发明进一步的方案：所述安装架横向连接固定在曝气池的中部内壁上，且其中部连接安装氧气浓度检测器;所述氧气浓度检测器的型号为MOT500-O2。
作为本发明进一步的方案：所述曝气管呈螺旋状，设在曝气池的底部内壁上，其上开有布气口。
作为本发明进一步的方案：所述搅动杆的两侧对称的设有喷洒板;所述喷洒板倾斜的连接固定在凝絮箱的内壁上，下表面均匀的开有喷药口，且其上部接入输药管。
作为本发明进一步的方案：所述排污口连接安装在凝絮箱的底部壁上。
作为本发明再进一步的方案：所述吸附箱连接固定在凝絮箱的右侧外壁上，其内部设有活性炭吸附层。
与现有技术相比，本发明的有益效果是：
本发明在曝气池内设置的机械和鼓风机的两种曝气方式，不仅有效的增加池体的曝气效果，而且配合氧气浓度检测器可以方便及时的增加污水中的氧气浓度，使用方便，同时其后设置的凝絮部件，可以将污水进一步进行凝絮处理，对污水的清理效率较高，能满足印染污水排放的规范要求，且最后进行活性炭的吸附过滤，使得装置的整体处理效果较明显，实用性较强。
