申请日2018.09.13
公开(公告)日2018.12.28
IPC分类号E03D11/02; E03D5/00; E03D9/02
摘要
本发明公开了一种采用污水作为水源的抽水马桶，包括马桶座，具有便池;水箱，设于马桶座上，其内设有隔板以将水箱分隔为污水区和位于污水区下方的清水区，所述污水区上连接有污水进水管，清水区上连接有清水进水管;冲水装置，用于将水箱内的水充入至便池内;清洁装置，用于在冲水装置进行冲水操作时向水箱内投入清洁剂，并在冲水过程中控制清水区内的水冲入至污水区对清洁剂进行溶解处理。本发明通过将水箱分隔为污水和清水两个区域，保证最后留存在便池内的水为清水，避免马桶结垢，同时对污水区进行清洗，避免污水区结垢;设置了清洁装置，有效避免出现洁厕宝溶解过少或过多的情况，保证清洁力良好且清洁剂利用率高。
权利要求书
1.一种采用污水作为水源的抽水马桶，其特征在于：包括
马桶座(1)，具有便池(11);

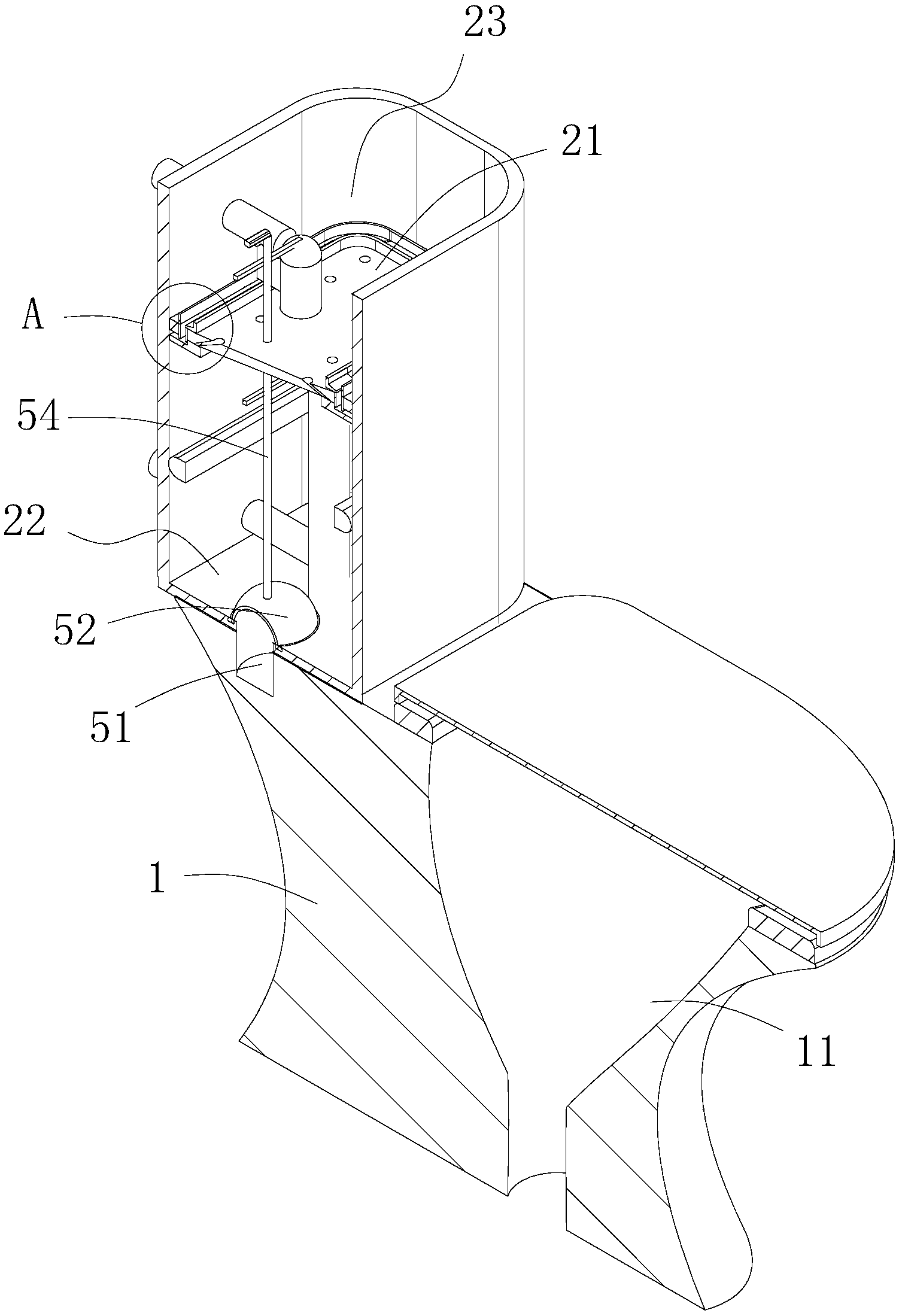

水箱(2)，设于马桶座上，其内设有隔板(21)以将水箱分隔为污水区(22)和位于污水区下方的清水区(23)，所述污水区(22)上连接有污水进水管(221)，清水区(23)上连接有清水进水管(231);
冲水装置，用于将水箱(2)内的水充入至便池(11)内;
清洁装置，用于在冲水装置进行冲水操作时向水箱(2)内投入清洁剂，并在冲水过程中控制清水区(23)内的水冲入至污水区(22)对清洁剂进行溶解处理。
2.根据权利要求1所述的采用污水作为水源的抽水马桶，其特征在于：所述清洁装置包括用于投放清洁剂的投料部件(3)和用于将清洁剂和水体混合的溶解部件(4)。
3.根据权利要求2所述的采用污水作为水源的抽水马桶，其特征在于：所述冲水装置包括设于所述污水区底部的出水口(51)、设于该出水口上的封堵件(52)、设于水箱侧壁上的冲水把手(53)及用于连接该冲水把手和封堵件的连杆(54)，所述隔板(21)上设有供连杆(54)穿过的通孔。
4.根据权利要求3所述的采用污水作为水源的抽水马桶，其特征在于：所述投料部件(3)包括设于所述隔板上的储料件(31)、设于冲水把手上的按压凸部(32)、设于储料件上的出料口(33)、与该储料件相连的形变恢复结构及设于隔板上的导料装置;所述储料件(31)由能够于外力作用下产生形变的柔性材料制成。
5.根据权利要求4所述的采用污水 作为水源的抽水马桶，其特征在于：所述形变恢复结构为与储料件相连的供气管(34)、设于供气管内的第一单向件(35)及设于所述出料口内的第二单向件(36)，所述供气管(34)的端部嵌设在水箱(2)侧壁上并与外界相连通。
6.根据权利要求4所述的采用污水作为水源的抽水马桶，其特征在于：所述导料装置包括设于隔板上的环槽(61)、卡设于该环槽内的导料件(62)、形成于导料件上的导料槽(63)及设于导料件底部与该导料槽相连通的出料通道(64);所述导料槽(63)的底面设置为向出料通道(64)所在位置倾斜，导料槽(63)的底面高度由左至右依次减小。
7.根据权利要求2所述的采用污水作为水源的抽水马桶，其特征在于：所述溶解部件(4)包括设于隔板上的多个喷水孔(41)、可上下动作的设于污水区内的浮动件(42)及与该浮动件相连的开关件(43)，该开关件(43)上设有用于封堵所述多个喷水孔(41)的第一封闭部(411)和用于封堵所述出料通道的第二封闭部(412)。
8.根据权利要求7所述的采用污水作为水源的抽水马桶，其特征在于：所述多个喷水孔(41)沿隔板的周向间隔均匀的分布，且喷水孔(41)均为由隔板圆心处向水箱(2)内壁方向倾斜设置。
9.根据权利要求7所述的采用污水作为水源的抽水马桶，其特征在于：所述开关件(43)通过弹性部件与所述浮动件(42)相连，当所述开关件(43)抵触在隔板上时，所述浮动件(42)于污水区(22)内水体的浮力作用下悬浮于水体中。
10.根据权利要求9所述的采用污水作为水源的抽水马桶，其特征在于：所述弹性部件包括与开关件相连的上连接柱(71)、与浮动件相连的下连接柱(72)及设于上下连接柱之间的弹性件(73)。
说明书
一种采用污水作为水源的抽水马桶
技术领域
本发明属于污水再利用技术领域，尤其是涉及一种采用污水作为水源的抽水马桶。
背景技术
为了节约水资源，中国专利CN201447741U公开了一种《污水利用节水马桶》，其通过将洗手盆出水管与马桶水箱相连，进而使得洗手盆上洗漱产生的污水能够直接排至马桶水箱内，供马桶进行冲水操作，极大程度的提高了水资源的利用率。但该种结构下，水箱内所有水体均为污水，从而马桶在冲水结束时，将会有少部分污水留存在马桶便池内，从而便池极易结垢，需要经常清理。
发明内容
本发明为了克服现有技术的不足，提供一种充分利用卫生间污水，有效避免马桶结垢的采用污水作为水源的抽水马桶。
为了实现上述目的，本发明采用以下技术方案：一种采用污水作为水源的抽水马桶，包括
马桶座，具有便池;
水箱，设于马桶座上，其内设有隔板以将水箱分隔为污水区和位于污水区下方的清水区，所述污水区上连接有污水进水管，清水区上连接有清水进水管;
冲水装置，用于将水箱内的水充入至便池内;
清洁装置，用于在冲水装置进行冲水操作时向水箱内投入清洁剂，并在冲水过程中控制清水区内的水冲入至污水区对清洁剂进行溶解处理。
本发明中通过将水箱分隔为污水和清水两个区域，且清水位于污水的上方，从而使得冲水过程为污水先冲入至马桶内，在冲水后期为清水冲洗水箱和马桶，留存在便池内的水也是清水，进而能够有效避免马桶结垢，且还能够对水箱进行清理，避免水箱长时间存储污水而出现侧壁结垢的情况;且设置了清洁装置，相较传统的直接在水箱内投加洁厕宝的方式而言，清洁剂仅在冲水时才被投入至水箱内，且在冲水过程中实现混合，从而能够有效避免出现洁厕宝溶解过少或过多的情况，有效避免出现清洁力度不够或洁厕灵过度浪费的情况。
进一步的，所述清洁装置包括用于投放清洁剂的投料部件和用于将清洁剂和水体混合的溶解部件;通过溶解部件的设置，保证清洁剂能够在冲水过程中充分得到溶解，对水箱和马桶进行良好的清理。
进一步的，所述冲水装置包括设于所述污水区底部的出水口、设于该出水口上的封堵件、设于水箱侧壁上的冲水把手及用于连接该冲水把手和封堵件的连杆，所述隔板上设有供连杆穿过的通孔;该种结构下，并没有与传统的冲水结构具有较大的区别和改动，从而在制造时无需进行模具或设备的改动，不会增加加工过程中的加工难度，保证加工效率，避免增加加工成本。
进一步的，所述投料部件包括设于所述隔板上的储料件、设于冲水把手上的按压凸部、设于储料件上的出料口、与该储料件相连的形变恢复结构及设于隔板上的导料装置;所述储料件由能够于外力作用下产生形变的柔性材料制成;冲水时，冲水把手将被扳动，从而按压凸部能够对应的挤压储料件，由于储料件能够产生形变，进而储料件受到挤压后，其内部的清洁剂即可通过出料口处被挤出，无需另外设置开关控制投料，结构简单，便于实现;形变恢复结构能够保证储料件在发生形变之后能够快速恢复至未形变的状态，保证下次冲水时，冲水把手依旧能够挤压储料件使得储料件发生形变，保证投料操作的正常进行;导料装置的设置，使得储料件物料在由单侧位置投加时，物料也能够被导送至水箱的其他位置，从而保证清洁剂进入污水区的面积更广，冲水过程中对于清洁剂与水体的混合，对清洁剂的溶剂均能够更为快速的实现，工作效率高。
进一步的，所述形变恢复结构为与储料件相连的供气管、设于供气管内的第一单向件及设于所述出料口内的第二单向件，所述供气管的端部嵌设在水箱侧壁上并与外界相连通;进气管和第一单向件可在储料件发生形变后向储料件供气，保证储料件能够在产生形变后快速回复至原始状态，以便进行下一次的投料操作;第二单向件可保证出料口仅供物料投出，但不会供水体进入储料件，该种结构下，保证储料件不会将水体吸入，保证储料件内的清洁剂不会被稀释。
进一步的，所述导料装置包括设于隔板上的环槽、卡设于该环槽内的导料件、形成于导料件上的导料槽及设于导料件底部与该导料槽相连通的出料通道;所述导料槽的底面设置为向出料通道所在位置倾斜，导料槽的底面高度由左至右依次减小;该种结构下，当清洁剂被投加至导料槽上时，清洁剂将会沿着导料槽由高处向低处流动，从而使得清洁剂沿水箱的内壁一圈均匀分布，增大清洁剂投放时的面积，其次，导料槽底部还朝向出料通道倾斜设置，进而当出料通道被打开时，还能够有效避免物料堆积在导料槽内而无法向下流动，保证溶解槽在正常进行，且保证清洁剂的清洁力度维持正常;作为优选，出料通道与水箱内壁贴合在一起，从而清洁剂出料之后，将会沿着水箱内壁向下流动，对水箱内壁进行清洁，降低需要对水箱进行清理的频率。
进一步的，所述溶解部件包括设于隔板上的多个喷水孔、可上下动作的设于污水区内的浮动件及与该浮动件相连的开关件，该开关件上设有用于封堵所述多个喷水孔的第一封闭部和用于封堵所述出料通道的第二封闭部;浮动件可控制开关件的移动，从而根据污水区内水位的变化即可控制开关件的位置，进而无需另外设置开关结构控制出料通道和喷水孔的开启和关闭，结构巧妙且简单，便于实现。
进一步的，所述多个喷水孔沿隔板的周向间隔均匀的分布，且喷水孔均为由隔板圆心处向水箱内壁方向倾斜设置;由于喷水孔朝向水箱内壁倾斜设置，从而开关件打开时，不仅清洁剂会顺着水箱内壁向下流动，且清水区内的水也将冲击至水箱内壁上，一来能够保证对水箱内壁上的清洁剂进行有效冲击，增大清洁剂的溶解情况;二来能够对污水区的内壁进行良好的冲洗操作，避免污水区内壁出现污垢粘覆是情况，实现对污水区内壁的定位清理，从而无需经常对水箱进行清理操作，结构简单，工作省力。
进一步的，所述开关件通过弹性部件与所述浮动件相连，当所述开关件抵触在隔板上时，所述浮动件于污水区内水体的浮力作用下悬浮于水体中;通过浮动件悬浮在水体中的方式，使得正常工作过程中，浮动件能够对开关件施加向上的作用力，保证开关件能够顶紧在隔板上，进而保证开关件对出料通道和喷水口进行良好的关闭;其次，还设置了弹性部件，保证浮动件要在污水区内的水位下降至一定程度后才会打开出料通道和喷水孔，从而保证污水区内的水大部分排入便池之后，清水区内的水才会喷入至污水区内，且对清洁剂进行溶解;一来能够保证后期对便池进行冲水的清水清洁度更好，二来能够保证清洁剂溶解出的清洁液浓度较高，具有较大的清洁力度，进一步提高清洁效果，且降低马桶结垢的可能。
进一步的，所述弹性部件包括与开关件相连的上连接柱、与浮动件相连的下连接柱及设于上下连接柱之间的弹性件;通过弹性件的伸缩实现对开关件的压紧和增大浮动件的移动行程，保证浮动件始终在下降至指定水位后才带动开关件下移，实现良好的清洁效果。
综上所述，本发明具有以下优点：通过将水箱分隔为污水和清水两个区域，保证最后留存在便池内的水为清水，避免马桶结垢，同时对污水区进行清洗，避免污水区结垢;设置了清洁装置，有效避免出现洁厕宝溶解过少或过多的情况，保证清洁力良好且清洁剂利用率高。
