申请日2018.10.24
公开(公告)日2019.01.08
IPC分类号C02F1/52
摘要
本发明涉及污水处理技术领域，具体涉及一种基于环形对流混合原理的污水处理用设备，包括池体，池体外侧壁上对称固定连接有两个安装座，安装座上侧固定连接有支撑柱，两根支撑柱的顶端共同固定连接有支撑板，支撑板中间处嵌设有轴承，轴承内圈固定连接有转轴，转轴延伸至池体内部，所述转轴下部布置有螺旋绞龙，螺旋绞龙外部套设有套筒，套筒底端与池体内底部固定连接，且套筒底部均匀开设有若干个通孔。本发明的有益效果是：高压泵将污水通过第一管道泵入到环形空腔内部，随后污水通过出水装置均匀喷出，在环形对流装置中间处相互对流，使污水和絮凝剂形成有效的对流混合处理，提高了污水的絮凝效果。
权利要求书

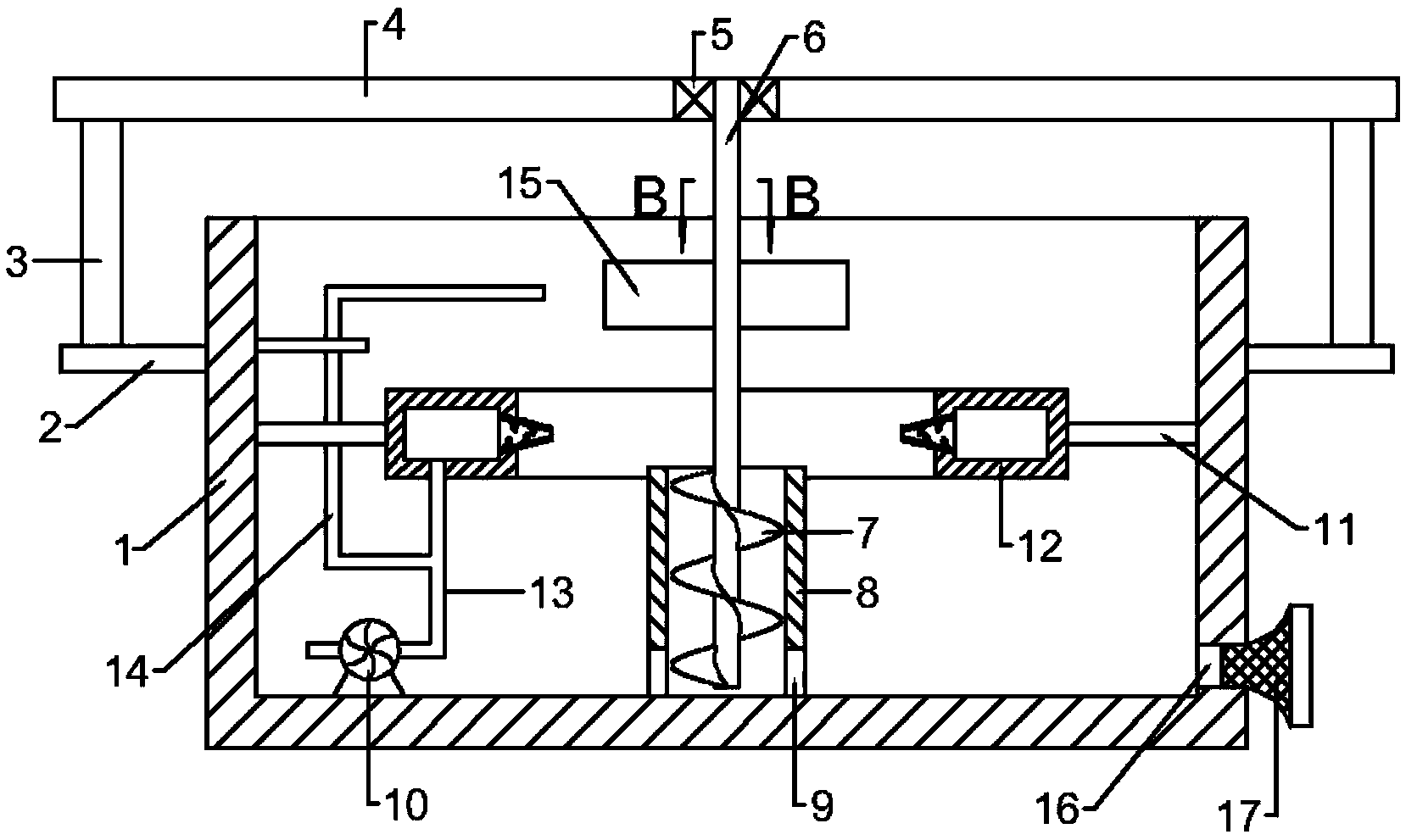

1.一种基于环形对流混合原理的污水处理用设备，包括池体(1)，池体(1)外侧壁上对称固定连接有两个安装座(2)，安装座(2)上侧固定连接有支撑柱(3)，两根支撑柱(3)的顶端共同固定连接有支撑板(4)，支撑板(4)中间处嵌设有轴承(5)，轴承(5)内圈固定连接有转轴(6)，转轴(6)延伸至池体(1)内部，所述转轴(6)下部布置有螺旋绞龙(7)，螺旋绞龙(7)外部套设有套筒(8)，套筒(8)底端与池体(1)内底部固定连接，且套筒(8)底部均匀开设有若干个通孔(9)，其特征在于，所述池体(1)内侧壁上通过若干个连接杆固定环形对流装置(12)，池体(1)内底部固定连接有高压泵(10)，高压泵(10)通过第一管道(13)与环形对流装置(12)内部相连通，且第一管道(13)上设置有第二管道(14)，所述转轴(6)上部均匀设置有若干个弧形叶片(15)，第二管道(14)的出口正对弧形叶片(15)。
2.根据权利要求1所述的一种基于环形对流混合原理的污水处理用设备，其特征在于，所述池体(1)顶部为敞口状。
3.根据权利要求1所述的一种基于环形对流混合原理的污水处理用设备，其特征在于，所述池体(1)底部开设有出水口(16)，出水口(16)上设置有塞体(17)。
4.根据权利要求1所述的一种基于环形对流混合原理的污水处理用设备，其特征在于，所述环形对流装置(12)包括圆环(121)，圆环(121)内部开设有环形空腔(122)，第一管道(13)顶端与环形空腔(122)内部相连通;所述圆环(121)内侧均匀设置有若干个出水装置(123)。
5.根据权利要求1所述的一种基于环形对流混合原理的污水处理用设备，其特征在于，所述出水装置(123)包括圆台体(1231)，圆台体(1231)的小端朝外设置，所述圆台体(1231)的内部开设有圆台通道(1232)，且圆台通道(1232)内侧壁上均匀布置有若干个不完全球壳(1233)，所述不完全球壳(1233)内侧均匀布置有若干扰流凸起(1234)。
6.根据权利要求1所述的一种基于环形对流混合原理的污水处理用设备，其特征在于，所述不完全球壳(1233)的开口朝向环形空腔(122)内部。
7.根据权利要求1所述的一种基于环形对流混合原理的污水处理用设备，其特征在于，所述扰流凸起(1234)呈三棱锥状。
8.根据权利要求1所述的一种基于环形对流混合原理的污水处理用设备，其特征在于，所述弧形叶片(15)呈圆周状布置在转轴(6)上。
说明书
一种基于环形对流混合原理的污水处理用设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种基于环形对流混合原理的污水处理用设备。
背景技术
近年来我国工业污水和生活污水排放量成逐年增长趋势，未经处理或处理不得当的污水直接排放到自然中严重影响了环境卫生，威胁人们的饮水安全。因此，对于污水的处理已经迫在眉睫。污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在现有技术中，常常利用絮凝技术来处理污水。使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝。通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚。胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为铵盐一类电解质或有吸附作用的胶质化学品。常见的絮凝剂一般都是粉末状或颗粒状的，直接投放至污水中造成难以溶解现象的发生，降低了絮凝效果。
中国专利(授权公告为CN204607662U)一种小型一体化絮凝沉淀设备，在该专利中利用一级絮凝剂和二级絮凝池来实现絮凝效果，但是却没有在一级絮凝池或二级絮凝池中设置任何混合设备，则絮凝剂与污水无法实现充分有效的混合工作，难以达到较佳的絮凝效果。
发明内容
发明的目的在于提供一种基于环形对流混合原理的污水处理用设备，以解决上述背景技术中提出的问题。
为实现上述目的，发明提供如下技术方案：
一种基于环形对流混合原理的污水处理用设备，包括池体，池体外侧壁上对称固定连接有两个安装座，安装座上侧固定连接有支撑柱，两根支撑柱的顶端共同固定连接有支撑板，支撑板中间处嵌设有轴承，轴承内圈固定连接有转轴，转轴延伸至池体内部，所述转轴下部布置有螺旋绞龙，螺旋绞龙外部套设有套筒，套筒底端与池体内底部固定连接，且套筒底部均匀开设有若干个通孔，所述池体内侧壁上通过若干个连接杆固定环形对流装置，池体内底部固定连接有高压泵，高压泵通过第一管道与环形对流装置内部相连通，且第一管道上设置有第二管道，所述转轴上部均匀设置有若干个弧形叶片，第二管道的出口正对弧形叶片。
作为发明进一步的效果是：所述池体顶部为敞口状。
作为发明再进一步的效果是：所述池体底部开设有出水口，出水口上设置有塞体。
作为发明再进一步的效果是：所述环形对流装置包括圆环，圆环内部开设有环形空腔，第一管道顶端与环形空腔内部相连通;所述圆环内侧均匀设置有若干个出水装置。
作为发明再进一步的效果是：所述出水装置包括圆台体，圆台体的小端朝外设置，所述圆台体的内部开设有圆台通道，圆台通道内侧壁上均匀布置有若干个不完全球壳，所述不完全球壳内侧均匀布置有若干扰流凸起。
作为发明再进一步的效果是：所述不完全球壳的开口朝向环形空腔内部。
作为发明再进一步的效果是：所述扰流凸起呈三棱锥状。
作为发明再进一步的效果是：所述弧形叶片呈圆周状布置在转轴上。
本发明的有益效果是：
第一、螺旋绞龙将池体底部的污水提升上去，并从套筒顶部喷出，在污水提升的过程中，污水与絮凝剂进行一定的混合;
第二、高压泵将污水通过第一管道泵入到环形空腔内部，随后污水通过出水装置均匀喷出，在环形对流装置中间处相互对流，使污水和絮凝剂形成有效的对流混合处理，提高了污水的絮凝效果;
第三、此时，环形对流装置底部中间处还有从套筒喷出的污水，上部有从弧形叶片上落下的污水，形成全方位立体式的混合模式，继而再次提高了混合效果;
第四、污水从环形空腔内喷出时正好碰到不完全球壳，在不完全球壳内形成旋涡，并在扰动凸起的作用下逐渐被混合;
第五、由于圆台通道处的直径逐渐减小，因此流速会增加，从而提高了冲击力，增加了对流效果。
