申请日2018.10.25
公开(公告)日2019.01.18
IPC分类号C02F9/04; C02F101/20
摘要
本发明公开了一种用于处理含汞废水的吸附罐，包括吸附罐本体，所述吸附罐本体的上表面放置有口盖，口盖的底面固定连接有两个相对称的固定杆，吸附罐本体的内部放置有固定板，每个固定杆远离口盖的一端均与固定板的上表面固定连接，固定板上表面的中部固定镶嵌有过滤网，吸附罐本体的底面固定连接有电机箱，电机箱的内底壁固定连接有电机，电机箱上表面的中部固定镶嵌有第一密封轴承。该用于处理含汞废水的吸附罐，通过设置有第三转杆和第二搅拌杆，配合第一转杆和第一搅拌杆，起到了能够快速对废水中的汞离子进行混合、沉淀和析出的作用，避免了在废水处理过程中不具备能够快速对废水里面的汞离子进行快速混合、沉淀和析出的问题。
权利要求书

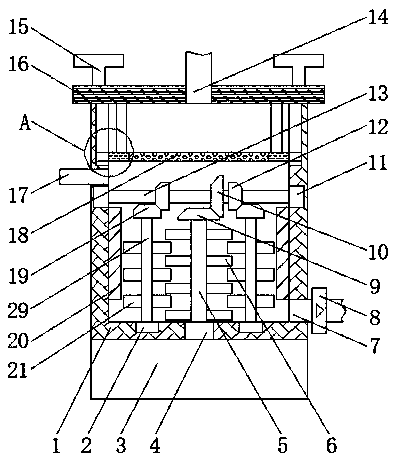

1.一种用于处理含汞废水的吸附罐，包括吸附罐本体(1)，其特征在于：所述吸附罐本体(1)的上表面放置有口盖(16)，所述口盖(16)的底面固定连接有两个相对称的固定杆(26)，所述吸附罐本体(1)的内部放置有固定板(27)，每个所述固定杆(26)远离口盖(16)的一端均与固定板(27)的上表面固定连接，所述固定板(27)上表面的中部固定镶嵌有过滤网(18)，所述吸附罐本体(1)的底面固定连接有电机箱(3)，所述电机箱(3)的内底壁固定连接有电机(24)，所述电机箱(3)上表面的中部固定镶嵌有第一密封轴承(23)，所述吸附罐本体(1)内底壁的中部固定镶嵌有第二密封轴承(4)，且第一密封轴承(23)与第二密封轴承(4)相连通，所述电机(24)的输出端固定连接有第一转杆(5)，所述第一转杆(5)远离电机(24)的一端依次贯穿第一密封轴承(23)和第二密封轴承(4)并延伸至吸附罐本体(1)的内部，所述吸附罐本体(1)的内侧壁固定镶嵌有两个相对称的第三密封轴承(11)，所述吸附罐本体(1)的内部放置有第二转杆(13)，所述第二转杆(13)的左右两端均与第三密封轴承(11)的内圈固定连接，所述第一转杆(5)远离电机(24)的一端固定连接有第一齿轮(9)，所述第二转杆(13)的外表面固定连接有第二齿轮(10)，且第一齿轮(9)与第二齿轮(10)相啮合，所述第二转杆(13)的外表面固定连接有两个相对称的第三齿轮(12)，所述吸附罐本体(1)的内底壁固定镶嵌有两个相对称的第四密封轴承(2)，所述吸附罐本体(1)的内部放置有两个相对称的第三转杆(29)，每个所述第三转杆(29)底端的外表面均与第第四密封轴承(2)的内圈固定连接，每个所述第三转杆(29)远离第四密封轴承(2)的一端均固定连接有第四齿轮(19)，且第四齿轮(19)与第三齿轮(12)相啮合，所述第一转杆(5)的左右两侧面均固定连接有等距离排列的第一搅拌杆(6)，每个所述第三转杆(29)的左右两侧面均固定连接有等距离排列的第二搅拌杆(21)，所述吸附罐本体(1)的内侧壁固定连接有两个相对称的活性炭吸附网(20)。
2.根据权利要求1所述的一种用于处理含汞废水的吸附罐，其特征在于：所述口盖(16)的上表面固定连接有两个相对称的拽把(15)，且拽把(15)呈T型状。
3.根据权利要求1所述的一种用于处理含汞废水的吸附罐，其特征在于：所述吸附罐本体(1)的内侧壁开设有两个相对称的滑槽(25)，所述固定板(27)的左右两侧面均固定连接有与滑槽(25)相适配的滑块(28)，且滑块(28)卡接在滑槽(25)的内部。
4.根据权利要求1所述的一种用于处理含汞废水的吸附罐，其特征在于：所述吸附罐本体(1)的左侧面固定连通有进料管(17)，所述口盖(16)上表面的中部固定连通有进水管(14)。
5.根据权利要求1所述的一种用于处理含汞废水的吸附罐，其特征在于：所述电机箱(3)的左右两侧面均开设有两个相对称的散热孔(22)，所述口盖(16)的水平长度值大于吸附罐本体(1)的水平长度值。
6.根据权利要求1所述的一种用于处理含汞废水的吸附罐，其特征在于：所述吸附罐本体(1)的右侧面固定连通有排水管(7)，所述排水管(7)远离吸附罐本体(1)的一端固定连通有阀门(8)。
说明书
一种用于处理含汞废水的吸附罐
技术领域
本发明涉及废水处理技术领域，具体为一种用于处理含汞废水的吸附罐。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收，复用，充分利用水资源，通过物理作用分离，回收废水中不溶解的呈悬浮状态的污染物的废水处理法，通过化学反应和传质作用来分离，去除废水中呈溶解，胶体状态的污染物或将其转化为无害物质的废水处理法，在化学处理法中，以投加药剂产生化学反应为基础的处理单元是，混凝、中和和氧化还原等。
在废水处理过程中会出现大量的汞离子，汞在全世界的矿产中都有产出，主要来自朱砂，摄入或吸入的朱砂粉尘都是剧毒的，汞中毒还能由接触可溶解于水的汞引起，或是，吸入汞蒸气或者食用被汞污染的海产品或吸食入汞化合物引起中毒，因此，在对废水处理过程中会使用到一些处理含汞废水的吸附罐来对废水中的汞离子进行去除，但是，处理含汞废水的吸附罐在使用过程中不具备能够快速对废水里面的汞离子进行混合、沉淀和析出的作用，严重的影响了废水处理的工作进度，为此，我们提供了一种用于处理含汞废水的吸附罐来解决这一问题。
发明内容
本发明的目的就是为了弥补现有技术的不足，提供了一种用于处理含汞废水的吸附罐，它具有能够快速对废水中的汞离子进行混合、沉淀和析出的优点，解决了在废水处理过程中不具备能够快速对废水里面的汞离子进行快速混合、沉淀和析出的问题。
本发明为解决上述技术问题，提供如下技术方案：一种用于处理含汞废水的吸附罐，包括吸附罐本体，所述吸附罐本体的上表面放置有口盖，所述口盖的底面固定连接有两个相对称的固定杆，所述吸附罐本体的内部放置有固定板，每个所述固定杆远离口盖的一端均与固定板的上表面固定连接，所述固定板上表面的中部固定镶嵌有过滤网，所述吸附罐本体的底面固定连接有电机箱，所述电机箱的内底壁固定连接有电机，所述电机箱上表面的中部固定镶嵌有第一密封轴承，所述吸附罐本体内底壁的中部固定镶嵌有第二密封轴承，且第一密封轴承与第二密封轴承相连通，所述电机的输出端固定连接有第一转杆，所述第一转杆远离电机的一端依次贯穿第一密封轴承和第二密封轴承并延伸至吸附罐本体的内部，所述吸附罐本体的内侧壁固定镶嵌有两个相对称的第三密封轴承，所述吸附罐本体的内部放置有第二转杆，所述第二转杆的左右两端均与第三密封轴承的内圈固定连接，所述第一转杆远离电机的一端固定连接有第一齿轮，所述第二转杆的外表面固定连接有第二齿轮，且第一齿轮与第二齿轮相啮合，所述第二转杆的外表面固定连接有两个相对称的第三齿轮，所述吸附罐本体的内底壁固定镶嵌有两个相对称的第四密封轴承，所述吸附罐本体的内部放置有两个相对称的第三转杆，每个所述第三转杆底端的外表面均与第第四密封轴承的内圈固定连接，每个所述第三转杆远离第四密封轴承的一端均固定连接有第四齿轮，且第四齿轮与第三齿轮相啮合，所述第一转杆的左右两侧面均固定连接有等距离排列的第一搅拌杆，每个所述第三转杆的左右两侧面均固定连接有等距离排列的第二搅拌杆，所述吸附罐本体的内侧壁固定连接有两个相对称的活性炭吸附网。
进一步的，所述口盖的上表面固定连接有两个相对称的拽把，且拽把呈T型状。
通过采用上述技术方案，通过设置有拽把，且拽把呈T型状，具备了能够更好的通过拽把对过滤网进行取出去除杂质。
进一步的，所述吸附罐本体的内侧壁开设有两个相对称的滑槽，所述固定板的左右两侧面均固定连接有与滑槽相适配的滑块，且滑块卡接在滑槽的内部。
通过采用上述技术方案，通过开设有滑槽，配合滑块，有效的提高了过滤网在取出时的稳定性。
进一步的，所述吸附罐本体的左侧面固定连通有进料管，所述口盖上表面的中部固定连通有进水管。
通过采用上述技术方案，通过设置有进料管，能够通过进料管向吸附罐本体的内部倒入化学成分，通过化学成分对废水中的汞进行去除，通过设置有进水管，能够通过进水管向吸附罐本体的内部排入废水。
进一步的，所述电机箱的左右两侧面均开设有两个相对称的散热孔，所述口盖的水平长度值大于吸附罐本体的水平长度值。
通过采用上述技术方案，通过开设有散热孔，起到了散热的作用，有效的增加了电机的使用寿命，口盖的水平长度值大于吸附罐本体的水平长度值，具备了能够通过口盖更好的对吸附罐本体进行覆盖。
进一步的，所述吸附罐本体的右侧面固定连通有排水管，所述排水管远离吸附罐本体的一端固定连通有阀门。
通过采用上述技术方案，通过设置有排水管，能够通过排水管更好的使过滤后的废水向外排出，通过设置有阀门，能够通过阀门对废水的流速进行控制，避免了出现洒落的现象。
与现有技术相比，该用于处理含汞废水的吸附罐具备如下有益效果：
1、本发明通过设置有进水管，能够通过进水管向吸附罐本体的内部排入废水，通过设置有过滤网，起到了过滤废水中杂质的问题，通过设置有拽把，配合固定杆，起到了能够随时对过滤网进行取出清理的作用，避免了长时间的过滤杂质出现堵塞的现象，通过开设有滑槽，配合滑块，有效的提高了过滤网在取出时的稳定性，通过设置有进料管，能够通过进料管向吸附罐本体的内部倒入化学成分，通过化学成分对废水中的汞进行去除。
2、本发明通过设置有电机，能够使电机为第一转杆的转动提供动力，通过设置有第一转杆，配合第一搅拌杆，能够对吸附罐本体内部的废水进行搅拌混合，通过设置有第一齿轮，配合第二齿轮，起到了使第二转杆转动的作用，通过设置有第二转杆，配合第三齿轮和第四齿轮，起到了使两个第三转杆转动的作用，通过设置有第三转杆和第二搅拌杆，配合第一转杆和第一搅拌杆，起到了能够快速对废水中的汞离子进行混合、沉淀和析出的作用，有效的避免了在废水处理过程中不具备能够快速对废水里面的汞离子进行快速混合、沉淀和析出的问题。
