申请日2018.10.25
公开(公告)日2019.01.15
IPC分类号C02F9/04; B01F11/00; B01F13/00; B01F15/06; C02F101/20
摘要
本发明提供一种处理含汞废水的残渣冷却输送系统，包括从下到上依次设置的升降装置、支撑垫台和反应过滤仓;其中所述反应过滤仓的底部设有出料阀和弧形活动环;所述弧形活动环与所述支撑垫台上的传送轮适配滑动，其中电机通过输出轮与所述弧形活动环传动连接;所述支撑垫台的左右两端设有支撑臂，每个所述支撑臂通过万向轮与支撑框滑动连接固定;所述反应过滤仓的顶部设有搅拌电机且仓内设有液位感应器和出料锁紧阀;所述感应过滤仓的两侧分别设有加药机构;其中所述出料锁紧阀的一端通过活动软管与收集箱连接固定;所述收集箱内设有残渣输送系统和冷风系统。本发明的有益效果是：便于调节，处理一体化，节约空间，减少维修频率。
权利要求书

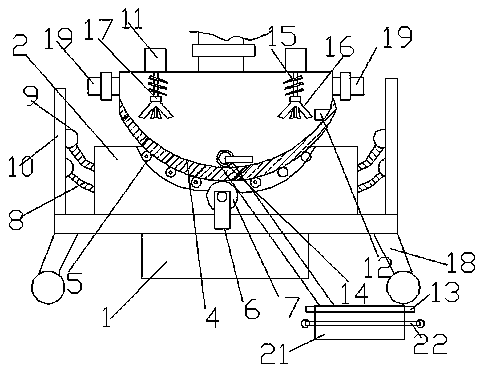

1.一种处理含汞废水的残渣冷却输送系统，其特征在于：包括从下到上依次设置的升降装置(1)、支撑垫台(2)和反应过滤仓(3);其中所述反应过滤仓(3)的底部设有出料阀(20)和弧形活动环(4);所述弧形活动环(4)与所述支撑垫台(2)上的传送轮(5)适配滑动，其中电机(6)通过输出轮(7)与所述弧形活动环(4)传动连接;所述支撑垫台(2)的左右两端设有支撑臂(8)，每个所述支撑臂(8)通过万向轮(9)与支撑框(10)滑动连接固定;所述反应过滤仓(3)的顶部设有搅拌电机(11)且仓内设有液位感应器(12)和出料锁紧阀(14);所述感应过滤仓(3)的两侧分别设有加药机构(19);其中所述出料锁紧阀(14)的一端通过活动软管与收集箱(21)连接固定;所述收集箱(21)内设有残渣输送系统(22)和冷风系统(13)。
2.根据权利要求1所述的一种处理含汞废水的残渣冷却输送系统，其特征在于：每个所述搅拌电机(11)上的搅拌轴上一侧设有若干个搅拌叶(15)和搅拌爪(16)。
3.根据权利要求2所述的一种处理含汞废水的残渣冷却输送系统，其特征在于：每个所述搅拌爪(16)通过连接环(17)与搅拌电机(11)的搅拌轴连接固定。
4.根据权利要求1所述的一种处理含汞废水的残渣冷却输送系统，其特征在于：所述支撑框(10)的底部两侧分布设有移动轮(18)。
说明书
一种处理含汞废水的残渣冷却输送系统
技术领域
本发明涉及一种处理含汞废水的残渣冷却输送系统。
背景技术
目前废水处理系统设置多种多样，残渣不能及时输出，占用空间大，增加一定的成产成本，不能结合在一起进行充分的反应过滤，造成经济负担的同时维修设备的频率高，操作不方便。
发明内容
本发明提供一种处理含汞废水的残渣冷却输送系统，操作反方便，结构稳固，便于调节，处理一体化，节约空间，减少维修频率。
本发明是通过以下技术方案实现的：一种处理含汞废水的残渣冷却输送系统，包括从下到上依次设置的升降装置、支撑垫台和反应过滤仓;其中所述反应过滤仓的底部设有出料阀和弧形活动环;所述弧形活动环与所述支撑垫台上的传送轮适配滑动，其中电机通过输出轮与所述弧形活动环传动连接;所述支撑垫台的左右两端设有支撑臂，每个所述支撑臂通过万向轮与支撑框滑动连接固定;所述反应过滤仓的顶部设有搅拌电机且仓内设有液位感应器和出料锁紧阀;所述感应过滤仓的两侧分别设有加药机构;其中所述出料锁紧阀的一端通过活动软管与收集箱连接固定;所述收集箱内设有残渣输送系统和冷风系统。
作为本发明的进一步改进在于：每个所述搅拌电机上的搅拌轴上一侧设有若干个搅拌叶和搅拌爪。
作为本发明的进一步改进在于：每个所述搅拌爪通过连接环与搅拌电机的搅拌轴连接固定，可以更换拆卸配备不同类型的搅拌爪，保证搅拌均匀。
作为本发明的进一步改进在于： 所述支撑框的底部两侧分布设有移动轮便于移动运输。
本发明工作时：升降装置带动支撑垫台向上，反应过滤仓进料废水，然后对反应过滤仓进行通过加药机构对反应过滤仓进行加药然后搅拌电机通过搅拌叶和搅拌爪对仓内的废水搅拌，使其与药水感应充分;由于设有液位感应器，能够及时进行补充废水，电机通过输出轮带动弧形活动环来回往复晃动，同时由于设有万向轮可以提高升降操作的稳定性，反应充分后打开出料锁紧阀通过活动软管送入收集箱内，残渣直接掉落在残渣输送系统内并通过冷风系统进行及时残渣冷却。
本发明的有益效果是：操作反方便，结构稳固，便于调节，处理一体化，节约空间，减少维修频率。
