申请日2018.08.16
公开(公告)日2018.11.13
IPC分类号B01D29/01; B01D29/60; B01D29/72; B01D29/90; B01D29/94
摘要
本发明公开了一种可自动收集杂质的污水过滤装置，包括底座，所述底座上设有过滤机构，过滤机构一侧设有杂质收集机构;所述过滤机构包括过滤箱、进水口、倾斜进水管、支撑柱、挡盖、进水孔、导水管、单向阀、方形倾斜框架、倾斜过滤网、排水口、排水管;所述杂质收集机构包括方形长条开口、收集箱、杂质进口、透水孔、纵向过滤网、滑槽、固定块、小型凹槽、滑轮、进出口、连接杆、挡板、电动伸缩杆、横向连接板、固定杆、振动器、防水外壳、清理机构;所述底座上表面一侧设有控制器。本发明的有益效果是，结构简单，实用性强。
权利要求书

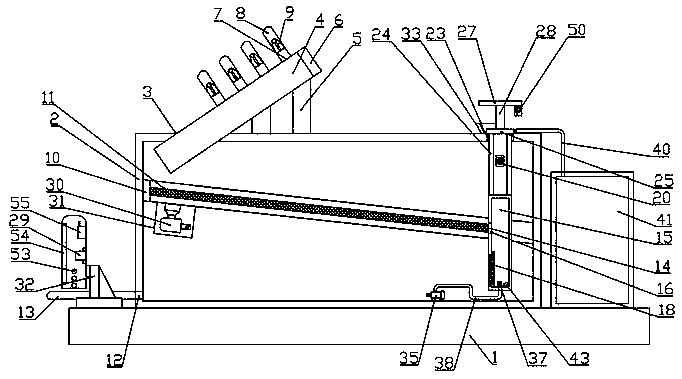

1.一种可自动收集杂质的污水过滤装置，包括底座(1)，其特征在于，所述底座(1)固定安装在地面上，所述底座(1)上设有过滤机构，过滤机构一侧设有杂质收集机构;
所述过滤机构包括固定安装在底座(1)上表面的过滤箱(2)，过滤箱(2)上表面设有进水口(3)，进水口(3)处设有倾斜进水管(4)，倾斜进水管(4)下端设有多个支撑柱(5)，支撑柱(5)下表面固定安装在过滤箱(2)上表面，倾斜进水管(4)上端位于过滤箱(2)外侧上方，倾斜进水管(4)下端位于过滤箱(2)内，倾斜进水管(4)上端设有挡盖(6)，倾斜进水管(4)外侧设有多个进水孔(7)，进水孔(7)处设有导水管(8)，导水管(8)内设有单向阀(9)，过滤箱(2)内设有方形倾斜框架(10)，方形倾斜框架(10)位于倾斜进水管(4)出水端下方，方形倾斜框架(10)内设有倾斜过滤网(11)，过滤箱(2)下端一侧设有排水口(12)，排水口(12)处设有排水管(13);
所述杂质收集机构包括位于倾斜过滤网(11)较低处一侧的方形长条开口(14)，方形长条开口(14)两端位于方形倾斜框架(10)内侧，方形长条开口(14)内设有收集箱(15)，收集箱(15)上端一侧设有杂质进口(16)，杂质进口(16)高度略低于方形长条开口(14)的高度，收集箱(15)内侧均匀分布有多个透水孔(17)，透水孔(17)位于杂质进口(16)下方，收集箱(15)内设有纵向过滤网(18)，纵向过滤网(18)位于设有透水孔(17)的一个侧表面上，收集箱(15)两侧设有滑槽(19)，过滤箱(2)内两侧设有多个固定块(20)，固定块(20)位于方形长条开口(14)两侧上下方，固定块(20)内设有小型凹槽(21)，小型凹槽(21)内设有滑轮(22)，滑轮(22)一端位于滑槽(19)的移动范围内，过滤箱(2)上表面设有进出口(23)，进出口(23)位于方形长条开口(14)上方，收集箱(15)上表面两侧设有连接杆(24)，连接杆(24)上表面设有挡板(25)，底座(1)上表面两侧设有电动伸缩杆(26)，电动伸缩杆(26)位于进出口(23)外侧，两个电动伸缩杆(26)之间设有横向连接板(27)，横向连接板(27)下表面与电动伸缩杆(26)伸缩端上表面固定连接，横向连接板(27)下表面两端设有固定杆(28)，固定杆(28)下端与挡板(25)上表面固定连接，倾斜过滤网(11)较高的一侧下表面设有振动器(30)，振动器(30)外侧设有防水外壳(31)，收集箱(15)一侧设有清理机构;
所述底座(1)上表面一侧设有控制器(32)。
2.根据权利要求1所述的一种可自动收集杂质的污水过滤装置，其特征在于，所述排水管(13)的出口端伸到下一道净化工序中。
3.根据权利要求1所述的一种可自动收集杂质的污水过滤装置，其特征在于，所述进出口(23)外侧设有倾斜防护板(33)。
4.根据权利要求1所述的一种可自动收集杂质的污水过滤装置，其特征在于，所述滑槽(19)上下端均设有锥形倒角扩口(34)。
5.根据权利要求1所述的一种可自动收集杂质的污水过滤装置，其特征在于，所述清理机构包括固定安装在过滤箱(2)内下表面的抽水泵(35)，收集箱(15)下表面一侧设有清理口(36)，收集箱(15)内下表面设有第一电动阀门(37)，第一电动阀门(37)进口端与清理口(36)上端连接，抽水泵(35)出水端设有伸缩抽水管(38)，伸缩抽水管(38)出口端与清理口(36)下端连接，收集箱(15)侧表面下端设有清理出口(39)，清理出口(39)位于远离清理口(36)的那一个侧表面上，过滤箱(2)上表面一侧设有伸缩收集管(40)，伸缩收集管(40)进口端位于清理出口(39)一侧，底座(1)上表面设有杂质盛放箱(41)，伸缩收集管(40)一端伸入杂质盛放箱(41)内，横向连接板(27)下表面设有检测机构。
6.根据权利要求5所述的一种可自动收集杂质的污水过滤装置，其特征在于，所述清理出口(39)为阶梯状圆形通孔(42)，其内径大于伸缩收集管(40)外径，清理出口(39)内侧设有第二电动阀门(43)。
7.根据权利要求5所述的一种可自动收集杂质的污水过滤装置，其特征在于，所述伸缩收集管(40)包括固定安装在过滤箱(2)上表面一侧的弧形出水管(44)，弧形出水管(44)出口端伸入杂质盛放箱(41)中，弧形出水管(44)进口端设有连接水管(45)，连接水管(45)内设有滑动水管(46)，滑动水管(46)一端位于连接水管(45)内，滑动水管(46)进口端外侧设有防水垫(47)，滑动水管(46)两侧设有小型电动伸缩杆(48)，小型电动伸缩杆(48)伸缩端内侧设有支撑杆(49)，支撑杆(49)与滑动水管(46)外侧连接。
8.根据权利要求5所述的一种可自动收集杂质的污水过滤装置，其特征在于，所述检测机构包括固定安装在横向连接板(27)下表面的红外线测距仪(50)，红外线测距仪(50)位于弧形出水管(44)上方，红外线测距仪(50)内设有信号发射器(51)，红外线测距仪(50)外侧设有透明防护外壳(52)。
9.根据权利要求1所述的一种可自动收集杂质的污水过滤装置，其特征在于，所述控制器(32)上设有用电接口(53)、电容显示屏(54)、信号接收器(55)、PLC系统(29)。
10.根据权利要求1所述的一种可自动收集杂质的污水过滤装置，其特征在于，所述信号发射器(51)通过蓝牙信号与信号接收器(55)连接。
说明书
可自动收集杂质的污水过滤装置
技术领域
本发明涉及污水过滤领域，特别是一种可自动收集杂质的污水过滤装置。
背景技术
污水中含有较多的杂质，这些杂质中也含有部分可回收利用的资源，一般的污水过滤器只是单纯将杂质过滤，随着杂质过滤的进行，过滤网上的杂质堆积增加，影响过滤效率，在对过滤网进行清理时往往会将杂质排出，浪费自然资源。
发明内容
本发明的目的是为了解决上述问题，设计了一种可自动收集杂质的污水过滤装置。
实现上述目的本发明的技术方案为，一种可自动收集杂质的污水过滤装置，包括底座，所述底座固定安装在地面上，所述底座上设有过滤机构，过滤机构一侧设有杂质收集机构;
所述过滤机构包括固定安装在底座上表面的过滤箱，过滤箱上表面设有进水口，进水口处设有倾斜进水管，倾斜进水管下端设有多个支撑柱，支撑柱下表面固定安装在过滤箱上表面，倾斜进水管上端位于过滤箱外侧上方，倾斜进水管下端位于过滤箱内，倾斜进水管上端设有挡盖，倾斜进水管外侧设有多个进水孔，进水孔处设有导水管，导水管内设有单向阀，过滤箱内设有方形倾斜框架，方形倾斜框架位于倾斜进水管出水端下方，方形倾斜框架内设有倾斜过滤网，过滤箱下端一侧设有排水口，排水口处设有排水管;
所述杂质收集机构包括位于倾斜过滤网较低处一侧的方形长条开口，方形长条开口两端位于方形倾斜框架内侧，方形长条开口内设有收集箱，收集箱上端一侧设有杂质进口，杂质进口高度略低于方形长条开口的高度，收集箱内侧均匀分布有多个透水孔，透水孔位于杂质进口下方，收集箱内设有纵向过滤网，纵向过滤网位于设有透水孔的一个侧表面上，收集箱两侧设有滑槽，过滤箱内两侧设有多个固定块，固定块位于方形长条开口两侧上下方，固定块内设有小型凹槽，小型凹槽内设有滑轮，滑轮一端位于滑槽的移动范围内，过滤箱上表面设有进出口，进出口位于方形长条开口上方，收集箱上表面两侧设有连接杆，连接杆上表面设有挡板，底座上表面两侧设有电动伸缩杆，电动伸缩杆位于进出口外侧，两个电动伸缩杆之间设有横向连接板，横向连接板下表面与电动伸缩杆伸缩端上表面固定连接，横向连接板下表面两端设有固定杆，固定杆下端与挡板上表面固定连接，倾斜过滤网较高的一侧下表面设有振动器，振动器外侧设有防水外壳，收集箱一侧设有清理机构;
所述底座上表面一侧设有控制器。
所述排水管的出口端伸到下一道净化工序中。
所述进出口外侧设有倾斜防护板。
所述滑槽上下端均设有锥形倒角扩口。
所述清理机构包括固定安装在过滤箱内下表面的抽水泵，收集箱下表面一侧设有清理口，收集箱内下表面设有第一电动阀门，第一电动阀门进口端与清理口上端连接，抽水泵出水端设有伸缩抽水管，伸缩抽水管出口端与清理口下端连接，收集箱侧表面下端设有清理出口，清理出口位于远离清理口的那一个侧表面上，过滤箱上表面一侧设有伸缩收集管，伸缩收集管进口端位于清理出口一侧，底座上表面设有杂质盛放箱，伸缩收集管一端伸入杂质盛放箱内，横向连接板下表面设有检测机构。
所述清理出口为阶梯状圆形通孔，其内径大于伸缩收集管外径，清理出口内侧设有第二电动阀门。
所述伸缩收集管包括固定安装在过滤箱上表面一侧的弧形出水管，弧形出水管出口端伸入杂质盛放箱中，弧形出水管进口端设有连接水管，连接水管内设有滑动水管，滑动水管一端位于连接水管内，滑动水管进口端外侧设有防水垫，滑动水管两侧设有小型电动伸缩杆，小型电动伸缩杆伸缩端内侧设有支撑杆，支撑杆与滑动水管外侧连接。
所述检测机构包括固定安装在横向连接板下表面的红外线测距仪，红外线测距仪位于弧形出水管上方，红外线测距仪内设有信号发射器，红外线测距仪外侧设有透明防护外壳。
所述控制器上设有用电接口、电容显示屏、信号接收器、PLC系统。
所述信号发射器通过蓝牙信号与信号接收器连接。
利用本发明的技术方案制作的可自动收集杂质的污水过滤装置，在过滤箱内一侧设有收集箱，可将杂质进行收集，并且在收集一定程度后可自动将其升起到过滤箱外出，对杂质进行清理和回收，节约了资源资源，并且过滤网倾斜放置，增大了污水与过滤网的接触面积，提高了过滤效率，在倾斜过滤网下方设有振动器，便于杂质的自动移动，提高了杂质的收集效率。
