申请日2018.08.16
公开(公告)日2018.11.13
IPC分类号C02F9/04
摘要
本发明公开了一种污水回收过滤消毒处理线，包括降沉池,所述降沉池上安装有降沉排污单元，所述降沉池一侧安装有消毒处理单元，所述消毒处理单元一侧安装有活性炭过滤单元，所述消毒处理单元一侧安装有控制单元;所述降沉排污单元，其包括：过滤降沉机构以及排污机构;所述过滤降沉机构，其包括：安装架、投料仓、仓门、第一电动推杆、挡料板、卡槽以及过滤板;本发明的有益效果是，该处理线自动化对污水进行处理，需要人工参与过程少，对污水处理效率高，消毒净化效果好，结构简单，实用性强。
权利要求书

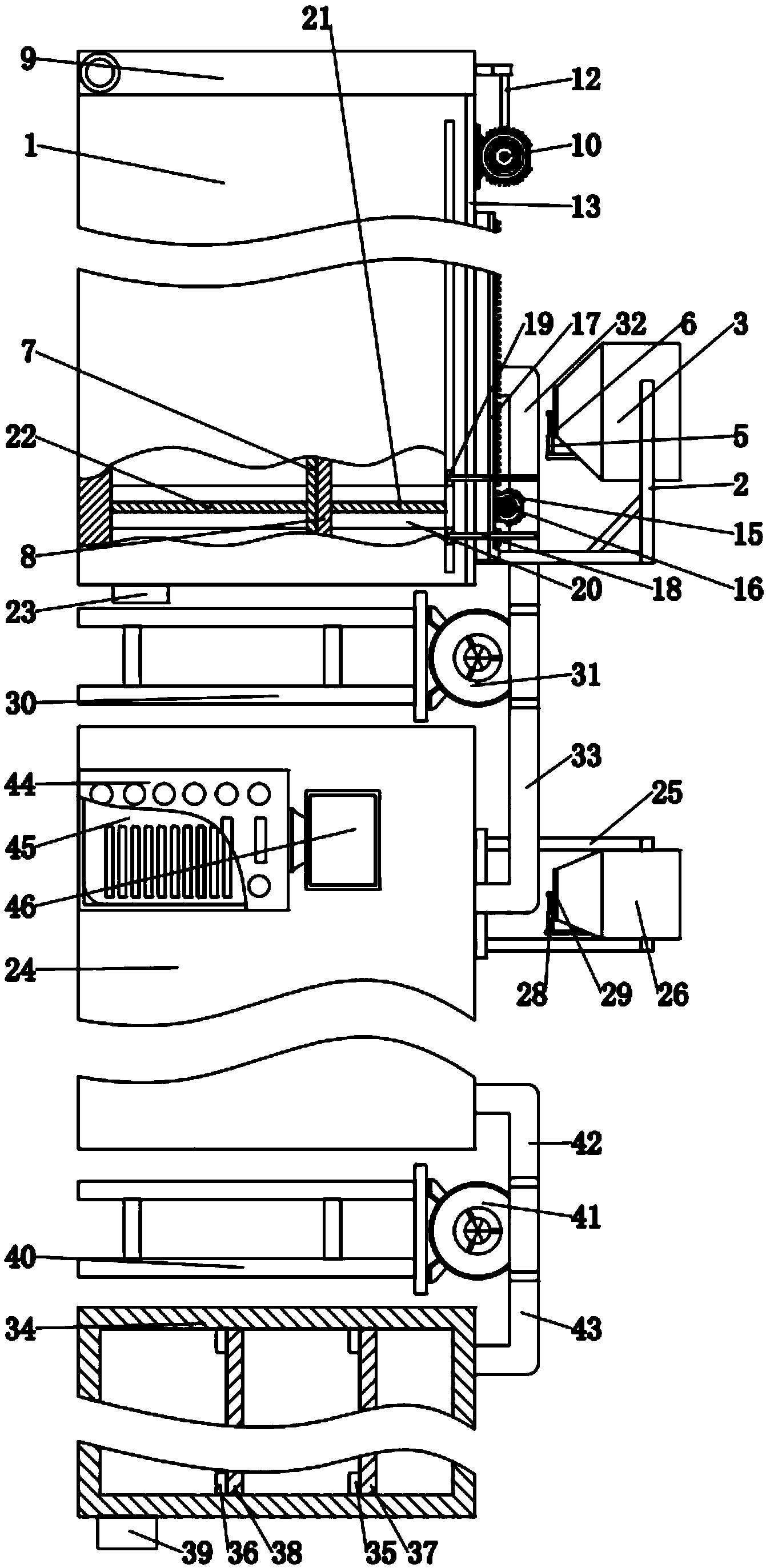

1.一种污水回收过滤消毒处理线，包括降沉池(1),其特征在于，所述降沉池(1)上安装有降沉排污单元，所述降沉池(1)一侧安装有消毒处理单元，所述消毒处理单元一侧安装有活性炭过滤单元，所述消毒处理单元一侧安装有控制单元;
所述降沉排污单元，其包括：过滤降沉机构以及排污机构;
所述过滤降沉机构，其包括：安装架(2)、投料仓(3)、仓门(4)、第一电动推杆(5)、挡料板(6)、卡槽(7)以及过滤板(8);
所述安装架(2)安置于降沉池(1)端面上，所述投料仓(3)安置于安装架(2)上，所述投料仓(3)上壁面开设有第一开口，所述仓门(4)活动安置于第一开口上，所述第一电动推杆(5)安置于投料仓(3)上，所述投料仓(3)下壁面开设有出料口，所述挡料板(6)安置于第一电动推杆(5)伸缩端上，且位于出料口下方，所述卡槽(7)嵌装于降沉池(1)内，所述过滤板(8)安置于卡槽(7)上;
所述排污机构，其包括：排污门(9)、一对结构相同的第一伺服电机(10)、一对结构相同的绕线轮(11)、一对结构相同的尼龙绳(12)、一对结构相同的承载板(13)、一对结构相同的移动小车(14)、一对结构相同的第二伺服电机(15)、一对结构相同的齿轮(16)、一对结构相同的齿条(17)、一对结构相同的限位架(18)、两对结构相同的滑轮(19)、一对结构相同的安装板(20)、第一刮板(21)、第二刮板(22)以及排水阀(23);
所述降沉池(1)一侧面开设有第二开口，所述排污门(9)活动连接于第二开口上，一对所述第一伺服电机(10)安置于降沉池(1)上壁面，且位于排污门(9)两侧，一对所述绕线轮(11)安置于一对所述第一伺服电机(10)驱动端上，一对所述尼龙绳(12)安置于一对所述绕线轮(11)与排污门(9)之间，一对所述承载板(13)安置于降沉池(1)两外壁面上，且位于排污门(9)两侧，所述降沉池(1)上壁面开设有一对结构相同的滑道，一对所述移动小车(14)放置于滑道内，一对所述第二伺服电机(15)安置于一对所述移动小车(14)上壁面，一对所述齿轮(16)安置于一对所述第二伺服电机(15)驱动端上，一对所述齿条(17)安置于一对所述承载板(13)上壁面，一对所述齿轮(16)与一对所述齿条(17)啮合，一对所述限位架(18)安置于一对所述移动小车(14)上壁面，所述降沉池(1)两外壁面开设有一对结构相同的滑槽，两对所述滑轮(19)活动安置于一对所述滑槽与一对限位架(18)之间，一对所述安装板(20)安置于一对所述限位架(18)侧壁面上，所述第一刮板(21)安置于一对所述安装板(20)之间，且位于过滤板(8)上方，所述第二刮板(22)安置于一对所述安装板(20)之间，且位于过滤板(8)与降沉池(1)底面之间，所述排水阀(23)嵌装于降沉池(1)一侧壁面内，且与降沉池(1)内接通。
2.根据权利要求1所述的一种污水回收过滤消毒处理线，其特征在于，所述消毒处理单元，其包括：消毒机构以及引水机构。
3.根据权利要求2所述的一种污水回收过滤消毒处理线，其特征在于，所述消毒机构，其包括：消毒池(24)、支撑架(25)、投料箱(26)、箱门(27)、第二电动推杆(28)以及挡门(29);
所述消毒池(24)安置于降沉池(1)一侧，所述支撑架(25)安置于消毒池(24)一侧，所述投料箱(26)安置于支撑架(25)上，所述投料箱(26)上壁面开设有第三开口，所述箱门(27)活动安置于第三开口上，所述投料箱(26)下壁面开设有第四开口，所述第二电动推杆(28)安置于投料箱(26)上，所述挡门(29)安置于第二电动推杆(28)伸缩端上，且位于第四开口下方。
4.根据权利要求2所述的一种污水回收过滤消毒处理线，其特征在于，所述引水机构，其包括：第一承载架(30)、第一水泵(31)、第一进水管(32)以及第一出水管(33);
所述第一承载架(30)放置于消毒池(24)与降沉池(1)之间，所述第一水泵(31)安置于第一承载架(30)上，所述第一进水管(32)安置于第一水泵(31)进水口上，所述第一出水管(33)安置于第一水泵(31)出水口上，所述过滤板(8)开设有通孔，所述第一进水管(32)接入通孔内，所述第一出水管(33)接入消毒池(24)内。
5.根据权利要求1所述的一种污水回收过滤消毒处理线，其特征在于，所述活性炭过滤单元，其包括：过滤机构以及抽水机构。
6.根据权利要求5所述的一种污水回收过滤消毒处理线，其特征在于，所述过滤机构，其包括：过滤槽(34)、第一安装槽(35)、第二安装槽(36)、一级活性炭板(37)、二级活性炭板(38)以及排水管(39);
所述过滤槽(34)放置于消毒池(24)一侧，所述第二安装槽(36)嵌装于过滤槽(34)内，所述二级活性炭板(38)活动安置于第二安装槽(36)内，所述第一安装槽(35)嵌装于过滤槽(34)内，且位于第二安装槽(36)上方，所述一级活性炭板(37)活动安置于第一安装槽(35)内，所述过滤槽(34)侧面且位于二级活性炭板(38)下开设有安装孔，所述排水管(39)安置于安装孔上。
7.根据权利要求5所述的一种污水回收过滤消毒处理线，其特征在于，所述抽水机构，其包括：第二承载架(40)、第二水泵(41)、第二进水管(42)以及第二出水管(43);
所述第二承载架(40)放置于过滤槽(34)与消毒池(24)之间，所述第二水泵(41)安置于第二承载架(40)上，所述第二进水管(42)安置于第二水泵(41)进水口上，所述第二出水管(43)安置于第二水泵(41)出水口上，所述过滤板(8)开设有通孔，所述第二进水管(42)接入通孔内，所述第二出水管(43)接入过滤槽(34)内。
8.根据权利要求1所述的一种污水回收过滤消毒处理线，其特征在于，所述控制单元，其包括：数控箱(44)、控制器(45)以及工业电脑(46);
所述数控箱(44)安置于消毒池(24)一侧，所述控制器(45)安置于数控箱(44)内，所述工业电脑(46)安置于数控箱(44)上壁面，所述控制器(45)通过导线与工业电脑(46)电性连接，所述第一伺服电机(10)、第二伺服电机(15)、第一电动推杆(5)、第二电动推杆(28)、第一水泵(31)以及第二水泵(41)通过导线与控制器(45)电性连接。
9.根据权利要求1所述的一种污水回收过滤消毒处理线，其特征在于，所述第一进水管(32)以及第二进水管(42)均安装有滤网(47);该滤网(47)用于避免大体积物体进入第一水泵(31)和第二水泵(41)。
10.根据权利要求1所述的一种污水回收过滤消毒处理线，其特征在于，所述排污门(9)与降沉池(1)之间安装有密封垫(48);该密封垫(48)用于避免污水泄漏。
说明书
一种污水回收过滤消毒处理线
技术领域
本发明涉及污水净化技术领域，特别是一种污水回收过滤消毒处理线。
背景技术
随着经济的快速发展，水资源短缺的压力越来越大，人们最终意识到是社会中水的消耗量超出了自然循环可承载的范围。人们越来越意识到合理利用水资源的重要性，只有充分尊重水资源自然循环的规律，实现水资源的多次循环利用，维持水资源的循环平衡，才是水资源可持续利用的有效途径。而污水处理系统的广泛应用是社会可持续发展的必然选择;为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活;目前城市生活污水排放已是中国城市水的主要污染源，城市生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水设施的建设作为城市基础设施的重要内容来抓，而且是急不可待的事情。
固体污染物处理不当回导致管道以及水泵的堵塞，现有的污水处理装置很大一部分成本都会用在固体污染物的处理上，现亟需一种能够有效处理固体污染物的污水回收过滤消毒处理线，鉴于此，针对上述问题深入研究，遂有本案产生。
发明内容
本发明的目的是为了解决上述问题，设计了一种污水回收过滤消毒处理线。
实现上述目的本发明的技术方案为，一种污水回收过滤消毒处理线，包括降沉池,所述降沉池上安装有降沉排污单元，所述降沉池一侧安装有消毒处理单元，所述消毒处理单元一侧安装有活性炭过滤单元，所述消毒处理单元一侧安装有控制单元;
所述降沉排污单元，其包括：过滤降沉机构以及排污机构;
所述过滤降沉机构，其包括：安装架、投料仓、仓门、第一电动推杆、挡料板、卡槽以及过滤板;
所述安装架安置于降沉池端面上，所述投料仓安置于安装架上，所述投料仓上壁面开设有第一开口，所述仓门活动安置于第一开口上，所述第一电动推杆安置于投料仓上，所述投料仓下壁面开设有出料口，所述挡料板安置于第一电动推杆伸缩端上，且位于出料口下方，所述卡槽嵌装于降沉池内，所述过滤板安置于卡槽上;
所述排污机构，其包括：排污门、一对结构相同的第一伺服电机、一对结构相同的绕线轮、一对结构相同的尼龙绳、一对结构相同的承载板、一对结构相同的移动小车、一对结构相同的第二伺服电机、一对结构相同的齿轮、一对结构相同的齿条、一对结构相同的限位架、两对结构相同的滑轮、一对结构相同的安装板、第一刮板、第二刮板以及排水阀;
所述降沉池一侧面开设有第二开口，所述排污门活动连接于第二开口上，一对所述第一伺服电机安置于降沉池上壁面，且位于排污门两侧，一对所述绕线轮安置于一对所述第一伺服电机驱动端上，一对所述尼龙绳安置于一对所述绕线轮与排污门之间，一对所述承载板安置于降沉池两外壁面上，且位于排污门两侧，所述降沉池上壁面开设有一对结构相同的滑道，一对所述移动小车放置于滑道内，一对所述第二伺服电机安置于一对所述移动小车上壁面，一对所述齿轮安置于一对所述第二伺服电机驱动端上，一对所述齿条安置于一对所述承载板上壁面，一对所述齿轮与一对所述齿条啮合，一对所述限位架安置于一对所述移动小车上壁面，所述降沉池两外壁面开设有一对结构相同的滑槽，两对所述滑轮活动安置于一对所述滑槽与一对限位架之间，一对所述安装板安置于一对所述限位架侧壁面上，所述第一刮板安置于一对所述安装板之间，且位于过滤板上方，所述第二刮板安置于一对所述安装板之间，且位于过滤板与降沉池底面之间，所述排水阀嵌装于降沉池一侧壁面内，且与降沉池内接通。
所述消毒处理单元，其包括：消毒机构以及引水机构。
所述消毒机构，其包括：消毒池、支撑架、投料箱、箱门、第二电动推杆以及挡门;
所述消毒池安置于降沉池一侧，所述支撑架安置于消毒池一侧，所述投料箱安置于支撑架上，所述投料箱上壁面开设有第三开口，所述箱门活动安置于第三开口上，所述投料箱下壁面开设有第四开口，所述第二电动推杆安置于投料箱上，所述挡门安置于第二电动推杆伸缩端上，且位于第四开口下方。
所述引水机构，其包括：第一承载架、第一水泵、第一进水管以及第一出水管;
所述第一承载架放置于消毒池与降沉池之间，所述第一水泵安置于第一承载架上，所述第一进水管安置于第一水泵进水口上，所述第一出水管安置于第一水泵出水口上，所述过滤板开设有通孔，所述第一进水管接入通孔内，所述第一出水管接入消毒池内。
所述活性炭过滤单元，其包括：过滤机构以及抽水机构。
所述过滤机构，其包括：过滤槽、第一安装槽、第二安装槽、一级活性炭板、二级活性炭板以及排水管;
所述过滤槽放置于消毒池一侧，所述第二安装槽嵌装于过滤槽内，所述二级活性炭板活动安置于第二安装槽内，所述第一安装槽嵌装于过滤槽内，且位于第二安装槽上方，所述一级活性炭板活动安置于第一安装槽内，所述过滤槽侧面且位于二级活性炭板下开设有安装孔，所述排水管安置于安装孔上。
所述抽水机构，其包括：第二承载架、第二水泵、第二进水管以及第二出水管;
所述第二承载架放置于过滤槽与消毒池之间，所述第二水泵安置于第二承载架上，所述第二进水管安置于第二水泵进水口上，所述第二出水管安置于第二水泵出水口上，所述过滤板开设有通孔，所述第二进水管接入通孔内，所述第二出水管接入过滤槽内。
所述控制单元，其包括：数控箱、控制器以及工业电脑;
所述数控箱安置于消毒池一侧，所述控制器安置于数控箱内，所述工业电脑安置于数控箱上壁面，所述控制器通过导线与工业电脑电性连接，所述第一伺服电机、第二伺服电机、第一电动推杆、第二电动推杆、第一水泵以及第二水泵通过导线与控制器电性连接。
所述第一进水管以及第二进水管均安装有滤网;该滤网用于避免大体积物体进入第一水泵和第二水泵。
所述排污门与降沉池之间安装有密封垫;该密封垫用于避免污水泄漏。
利用本发明的技术方案制作的污水回收过滤消毒处理线，结构合理，使用方便，自动化对污水进行处理，需要人工参与过程少，对污水处理效率高，消毒净化效果好，解决了固体污染物处理不当回导致管道以及水泵的堵塞，现有的污水处理装置很大一部分成本都会用在固体污染物的处理上，现亟需一种能够有效处理固体污染物的污水回收过滤消毒处理线的问题。
