申请日2018.08.16
公开(公告)日2018.11.09
IPC分类号C02F9/02
摘要
本发明公开了一种工业废水过滤处理设备，包括壳体以及支撑底座，所述支撑底座安置于壳体下壁面，所述壳体外壁面安装有功能单元，所述壳体内两侧壁面之间安装有一级过滤单元，所述壳体内两侧壁面之间且位于一级过滤单元下方安装有二级过滤单元，所述壳体内两侧壁面之间且位于二级过滤单元下方安装有沉淀单元,所述一级过滤单元，其包括：离心机构以及排污机构，本装置结构设计合理，集高速离心过滤、砂石过滤、吸附过滤以及沉淀过滤于一身的多重过滤设备，能很高效的将工业废水中的不溶物质、小颗粒物质以及悬浮物等有害物质过滤出去，达到废水排放的最好标准。
权利要求书

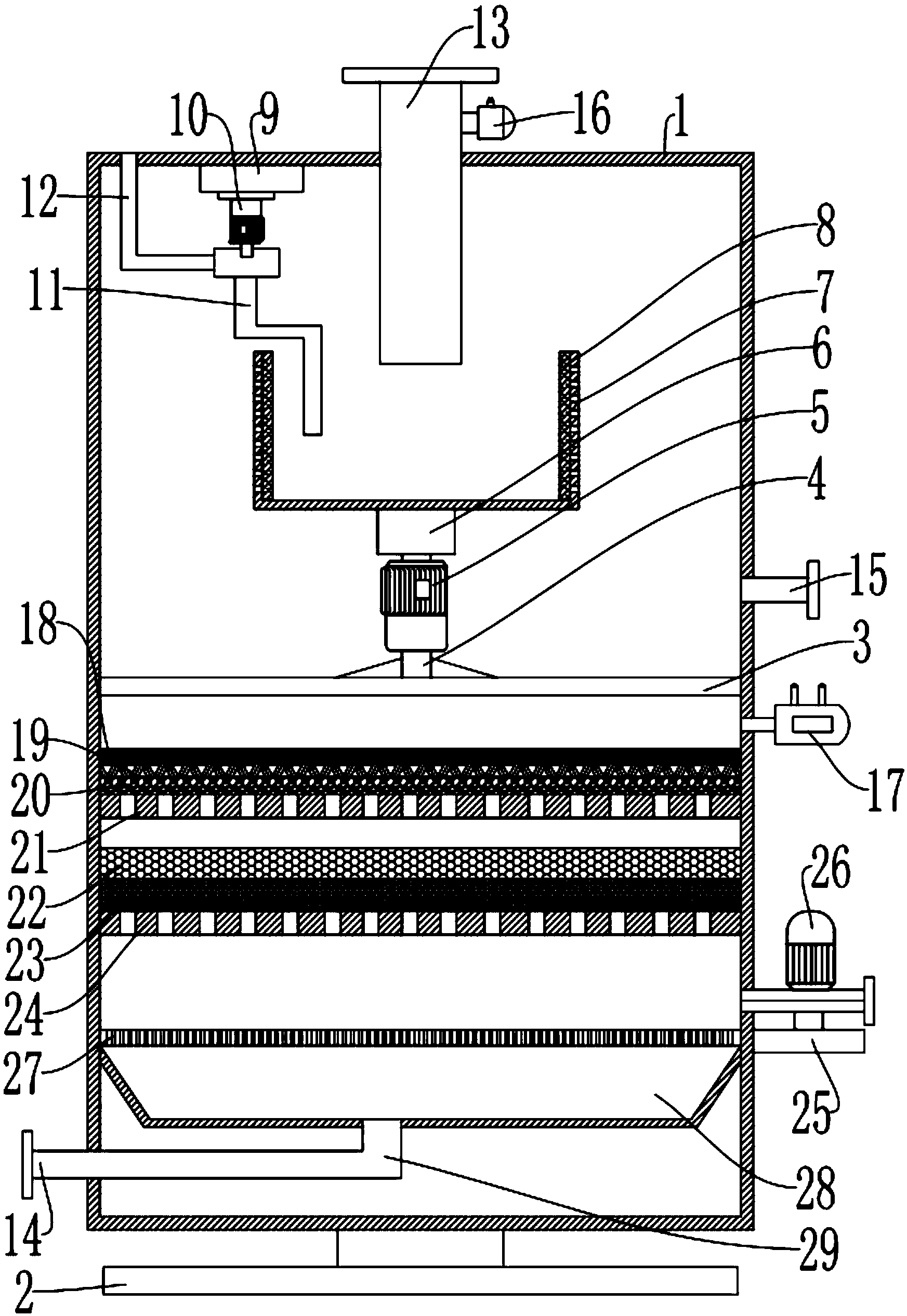

1.一种工业废水过滤处理设备，包括壳体(1)以及支撑底座(2)，其特征在于，所述支撑底座(2)安置于壳体(1)下壁面，所述壳体(1)外壁面安装有功能单元，所述壳体(1)内两侧壁面之间安装有一级过滤单元，所述壳体(1)内两侧壁面之间且位于一级过滤单元下方安装有二级过滤单元，所述壳体(1)内两侧壁面之间且位于二级过滤单元下方安装有沉淀单元;
所述一级过滤单元，其包括：离心机构以及排污机构;
所述离心机构，其包括：安装板(3)、支撑座(4)、高速电机(5)、连接杆(6)、网状转鼓(7)以及滤网(8);
所述安装板(3)安置于壳体(1)内两侧壁面之间，所述支撑座(4)安置于安装板(3)上壁面，所述高速电机(5)安置于支撑座(4)上，所述连接杆(6)安置于高速电机(5)驱动端上，所述网状转鼓(7)安置于连接杆(6)上，所述滤网(8)安置于网状转鼓(7)内壁面;
所述排污机构，其包括：固定板(9)、吸污泵(10)、导污管(11)以及排污管(12);
所述固定板(9)安置于壳体(1)上壁面，所述吸污泵(10)安置于固定板(9)上，所述导污管(11)一端安置于吸污泵(10)进水口，另一端安置于网状转鼓(7)内，所述排污管(12)安置于吸污泵(10)出水口。
2.根据权利要求1所述的一种工业废水过滤处理设备，其特征在于，所述功能单元，其包括：供排水机构以及控制机构。
3.根据权利要求2所述的一种工业废水过滤处理设备，其特征在于，所述供排水机构，其包括：进水管(13)、排水管(14)以及排污阀(15);
所述进水管(13)安置于壳体(1)上壁面，且位于吸污泵(10)一侧，所述排水管(14)安置于壳体(1)外壁面，所述排污阀(15)安置于壳体(1)外壁面，且位于排水管(14)一侧。
4.根据权利要求2所述的一种工业废水过滤处理设备，其特征在于，所述控制机构，其包括：电磁阀(16)以及液差开关(17);
所述电磁阀(16)安置于进水管(13)上，所述液差开关(17)安置于壳体(1)外壁面，且位于排污阀(15)下方。
5.根据权利要求1所述的一种工业废水过滤处理设备，其特征在于，所述二级过滤单元，其包括：砂滤机构以及吸附机构。
6.根据权利要求5所述的一种工业废水过滤处理设备，其特征在于，所述砂滤机构，其包括：石英砂层(18)、磁铁矿层(19)、金刚砂层(20)以及第一滤板(21);
所述石英砂层(18)安置于安装板(3)下方，且位于壳体(1)内两侧壁面之间，所述磁铁矿层(19)安置于石英砂层(18)下壁面，所述金刚砂层(20)安置于磁铁矿层(19)下壁面，所述第一滤板(21)安置于金刚砂层(20)下壁面。
7.根据权利要求5所述的一种工业废水过滤处理设备，其特征在于，所述吸附机构，其包括：活性炭层(22)、吸附树脂层(23)以及第二滤板(24);
所述活性炭层(22)安置于第一滤板(21)下壁面，所述吸附树脂层(23)安置于活性炭层(22)下壁面，所述第二滤板(24)安置于吸附树脂层(23)下壁面。
8.根据权利要求1所述的一种工业废水过滤处理设备，其特征在于，所述沉淀单元，其包括：反冲洗机构以及静置机构。
9.根据权利要求8所述的一种工业废水过滤处理设备，其特征在于，所述反冲洗机构，其包括：固定座(25)以及冲洗泵(26);
所述固定座(25)安置于壳体(1)外壁面，且位于液差开关(17)下方，所述冲洗泵(26)安置于固定座(25)上。
10.根据权利要求8所述的一种工业废水过滤处理设备，其特征在于，所述静置机构，其包括：微孔管网(27)、集水盒(28)以及导管(29);
所述微孔管网(27)安置于第二滤板(24)下方，所述集水盒(28)安置于微孔管网(27)下壁面，所述导管(29)一端安置于集水盒(28)下壁面，另一端安置于排水管(14)上。
说明书
一种工业废水过滤处理设备
技术领域
本发明涉及工业废水过滤领域，特别是一种工业废水过滤处理设备。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。
然而目前企业或者工厂所用的小型工业废水过滤设备结构单一，采用一级过滤装置进行过滤，过滤效果较差，过滤功能不理想，无法实现多层过滤效果，而且不能将工业废水的小颗粒物质或者小型悬浮物过滤出去，致使排放的废水仍然存在着一定的有害物质，继而对水资源造成影响。
发明内容
本发明的目的是为了解决上述问题，设计了一种工业废水过滤处理设备。
实现上述目的本发明的技术方案为，一种工业废水过滤处理设备，包括壳体以及支撑底座，所述支撑底座安置于壳体下壁面，所述壳体外壁面安装有功能单元，所述壳体内两侧壁面之间安装有一级过滤单元，所述壳体内两侧壁面之间且位于一级过滤单元下方安装有二级过滤单元，所述壳体内两侧壁面之间且位于二级过滤单元下方安装有沉淀单元;
所述一级过滤单元，其包括：离心机构以及排污机构;
所述离心机构，其包括：安装板、支撑座、高速电机、连接杆、网状转鼓以及滤网;
所述安装板安置于壳体内两侧壁面之间，所述支撑座安置于安装板上壁面，所述高速电机安置于支撑座上，所述连接杆安置于高速电机驱动端上，所述网状转鼓安置于连接杆上，所述滤网安置于网状转鼓内壁面。
所述排污机构，其包括：固定板、吸污泵、导污管以及排污管;
所述固定板安置于壳体上壁面，所述吸污泵安置于固定板上，所述导污管一端安置于吸污泵进水口，另一端安置于网状转鼓内，所述排污管安置于吸污泵出水口。
所述功能单元，其包括：供排水机构以及控制机构。
所述供排水机构，其包括：进水管、排水管以及排污阀;
所述进水管安置于壳体上壁面，且位于吸污泵一侧，所述排水管安置于壳体外壁面，所述排污阀安置于壳体外壁面，且位于排水管一侧。
所述控制机构，其包括：电磁阀以及液差开关;
所述电磁阀安置于进水管上，所述液差开关安置于壳体外壁面，且位于排污阀下方。
所述二级过滤单元，其包括：砂滤机构以及吸附机构。
所述砂滤机构，其包括：石英砂层、磁铁矿层、金刚砂层以及第一滤板;
所述石英砂层安置于安装板下方，且位于壳体内两侧壁面之间，所述磁铁矿层安置于石英砂层下壁面，所述金刚砂层安置于磁铁矿层下壁面，所述第一滤板安置于金刚砂层下壁面。
所述吸附机构，其包括：活性炭层、吸附树脂层以及第二滤板;
所述活性炭层安置于第一滤板下壁面，所述吸附树脂层安置于活性炭层下壁面，所述第二滤板安置于吸附树脂层下壁面。
所述沉淀单元，其包括：反冲洗机构以及静置机构。
所述反冲洗机构，其包括：固定座以及冲洗泵;
所述固定座安置于壳体外壁面，且位于液差开关下方，所述冲洗泵安置于固定座上。
所述静置机构，其包括：微孔管网、集水盒以及导管;
所述微孔管网安置于第二滤板下方，所述集水盒安置于微孔管网下壁面，所述导管一端安置于集水盒下壁面，另一端安置于排水管上。
利用本发明的技术方案制作的工业废水过滤处理设备，本装置结构设计合理，通过离心机构将工业废水进行一次过滤，使沸水中的大颗粒物质留在离心机构中，随后通过排污机构排出去，通过砂滤机构以及吸附机构进一步的将工业废水中的难过滤物质过滤以及吸附出去，最后通过沉淀机构沉淀出工业废水中的剩余杂质，多个机构相互配合，使装置集高速离心过滤、砂石过滤、吸附过滤以及沉淀过滤于一身的多重过滤设备，能很高效的将工业废水中的不溶物质、小颗粒物质以及悬浮物等有害物质过滤出去，达到废水排放的最好标准。
