申请日2018.08.16
公开(公告)日2018.10.16
IPC分类号C02F9/08; B02C18/14
摘要
本发明公开了一种高效环保的生活污水处理装置，包括处理腔、出水口、进水口、缓冲板、支撑板、粉碎装置、固定板、隔板、过滤网一、污渍处理装置、联动装置、紫外线灯和倾斜板;所述处理腔上端左侧设置有进水口,缓冲板右端设置有隔板,隔板中部垂直设置有过滤网一,过滤网以下方这事有污渍处理装置，联动装置连接污渍处理装置，支撑板上安装有粉碎装置,隔板下端连接有固定板，固定板下端固定安装有紫外线灯，处理腔底部左侧设置有出水口,出水口连接排水用管道，本发明实用效果优异，可以有效地粉碎污水中的垃圾，把粉碎后的垃圾大部分收集，不会造成管道堵塞，并进行初步的杀菌消毒，大大地降低了污染。
权利要求书

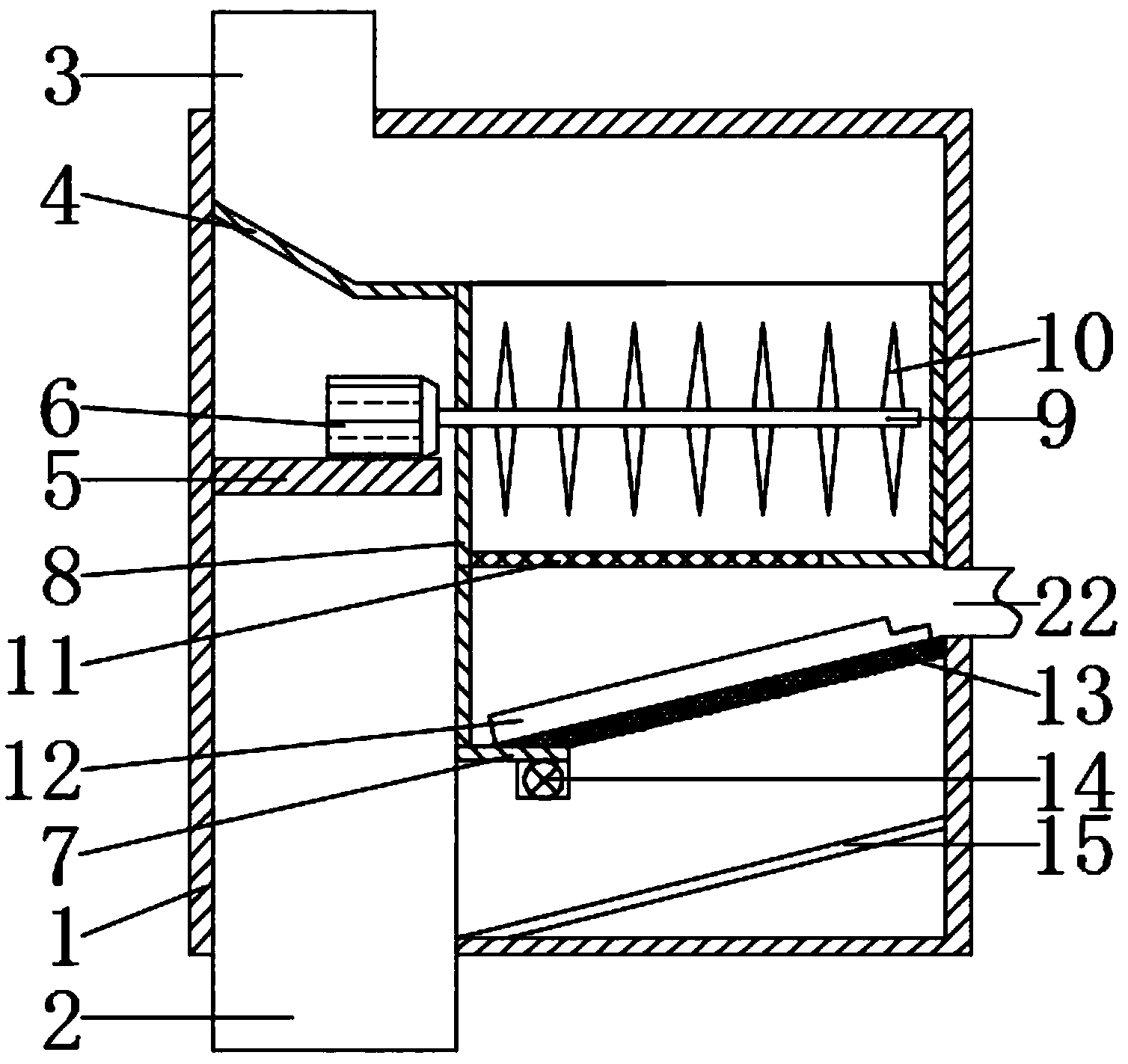

1.一种高效环保的生活污水处理装置，其特征在于，包括处理腔(1)、出水口(2)、进水口(3)、缓冲板(4)、支撑板(5)、粉碎装置、固定板(7)、隔板(8)、过滤网一(11)、污渍处理装置、联动装置、紫外线灯(14)和倾斜板(5);所述处理腔(1)上端左侧设置有进水口(3),进水口(3)连接排水用管道，进水口(3)下方设置有固定安装在处理腔(1)左侧壁上的缓冲板(4),缓冲板(4)右端设置有隔板(8),隔板(8)中部垂直设置有过滤网一(11),过滤网一(11)用于截止大体积未被粉碎的垃圾，过滤网一(11)右端安装在一板块上，过滤网以(11)下方这事有污渍处理装置，联动装置连接污渍处理装置，缓冲板(4)下方设置有固定安装在处理腔(1)左侧壁上的支撑板(5)，支撑板(5)上安装有粉碎装置,隔板(8)下端连接有固定板(7)，固定板(7)下端固定安装有紫外线灯(14)，倾斜板(15)左端固定安装在处理腔(1)底部，处理腔(1)底部左侧设置有出水口(2),出水口(2)连接排水用管道。
2.根据权利要求1所述的高效环保的生活污水处理装置，其特征在于，粉碎装置包括驱动电机一(6)、转轴一(9)和刀片(10)，驱动电机一(6)安装在支撑板(5)上，驱动电机一(6)右端连接转轴一(9),转轴一(9)穿过隔板(8),转轴一(9)上设置有刀片(10),刀片(10)相互之间在转轴一(9)上交错分布。
3.根据权利要求1所述的高效环保的生活污水处理装置，其特征在于，隔板(8)内壁设置有锥形片(16)。
4.根据权利要求1所述的高效环保的生活污水处理装置，其特征在于，污渍处理装置包括刮板(12)、过滤网二(13)和排污口(22)。
5.根据权利要求4所述的高效环保的生活污水处理装置，其特征在于，过滤网二(13)固定安装在固定板(7)和处理腔(1)内右侧壁上，过滤网一(11)的孔径大于过滤网二(13)的孔径。
6.根据权利要求4所述的高效环保的生活污水处理装置，其特征在于，排污口(22)固定安装在处理腔(1)右侧壁上，排污口(22)连通污渍收集装置(未画出)。
7.根据权利要求1所述的高效环保的生活污水处理装置，其特征在于，联动装置包括驱动电机二(17)、转轴二(18)、锥齿轮一(19)、转轴三(20)和锥齿轮二(21)。
8.根据权利要4或7所述的高效环保的生活污水处理装置，其特征在于，刮板(12)活动安装在转轴三(20)上，转轴三(20)上设置有两个锥齿轮二(21)，锥齿轮二(21)与锥齿轮一(19)啮合。
9.根据权利要求1所述的高效环保的生活污水处理装置，其特征在于，锥齿轮二(21)上每1/4部分有齿，两个锥齿轮二(21)上的齿互补。
说明书
一种高效环保的生活污水处理装置
技术领域
本发明涉及一种污水处理装置，具体是一种高效环保的生活污水处理装置。
背景技术
水是人类及一切生物赖以生存的必不可少的重要物质，是工农业生 产、经济发展和环境改善不可替代的极为宝贵的自然资源。水资源跟人 们的生活息息相关，人们每天都在大量消耗着地球的水，如何对污水重 新利用越来越得到人们的重视，污水处理已是当前的重点工程内容之一。 关于生活污水的处理现有的方法是直接通过管道排入江河湖海，或者是 通过化粪池渗入地下，这两种方式都会对环境造成污染。
在日常生活污水的处理上，如果在最终排放前就进行初步的处理，污染就会大大地降低，现提供针对传输污水过程中对污水处不处理的一种高效环保的生活污水处理装置。
发明内容
本发明的目的在于提供一种高效环保的生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种高效环保的生活污水处理装置，包括处理腔、出水口、进水口、缓冲板、支撑板、粉碎装置、固定板、隔板、过滤网一、污渍处理装置、联动装置、紫外线灯和倾斜板;所述处理腔上端左侧设置有进水口,进水口连接排水用管道，进水口下方设置有固定安装在处理腔左侧壁上的缓冲板,缓冲板右端设置有隔板,隔板中部垂直设置有过滤网一,过滤网一用于截止大体积未被粉碎的垃圾，过滤网一右端安装在一板块上，缓冲板下方设置有固定安装在处理腔左侧壁上的支撑板,隔板下端连接有固定板，固定板下端固定安装有紫外线灯，倾斜板左端固定安装在处理腔底部，处理腔底部左侧设置有出水口,出水口连接排水用管道。
作为本发明进一步的方案：粉碎装置包括驱动电机一、转轴一和刀片，驱动电机一安装在支撑板上，驱动电机一右端连接转轴一,转轴一穿过隔板,转轴一上设置有刀片,刀片相互之间在转轴一上交错分布。
作为本发明再进一步的方案：隔板内壁设置有锥形片。
作为本发明再进一步的方案：污渍处理装置包括刮板、过滤网二和排污口。
作为本发明再进一步的方案：过滤网二固定安装在固定板和处理腔内右侧壁上，过滤网一的孔径大于过滤网二的孔径。
作为本发明再进一步的方案：排污口固定安装在处理腔右侧壁上，排污口连通污渍收集装置(未画出)。
作为本发明再进一步的方案：联动装置包括驱动电机二、转轴二、锥齿轮一、转轴三和锥齿轮二。
作为本发明再进一步的方案：刮板活动安装在转轴三上，转轴三上设置有两个锥齿轮二，锥齿轮二与锥齿轮一啮合。
作为本发明再进一步的方案：锥齿轮二上每1/4部分有齿，两个锥齿轮二上的齿互补。
与现有技术相比，本发明的有益效果是：本发明实用效果优异，可以有效地粉碎污水中的垃圾，把粉碎后的垃圾大部分收集，不会造成管道堵塞，并进行初步的杀菌消毒，大大地降低了污染。
