申请日2018.08.17
公开(公告)日2019.01.11
IPC分类号C02F9/06; C02F11/122; C02F101/10
摘要
本发明公开了一种基于电渗析技术的复肥废水回收系统，包括预处理系统、物理过滤系统、电渗析系统;所述预处理系统、物理过滤系统、电解析系统通过水管和泵体顺次设置;所述预处理系统中还设有污泥处理装置;所述电渗析系统含有两个电渗析装置。平面布置紧凑，占地面积少，运行管理方便，且易于实现自动控制，以“预处理系统+物理过滤系统+两级电渗析系统”相结合的工艺流程生产线对复肥废水进行多重杂质离子过滤及特浓盐水循环处理的设置实现水量的回收率，减轻工业企业的用水负担，减缓整个园区的供水压力，而且还能较大程度的回收废水中的硝铵。
权利要求书
1.一种基于电渗析技术的复肥废水回收系统，其特征在于：包括预处理系统、物理过滤系统、电渗析系统;
-预处理系统，所述预处理系统用于对复肥废水进行预处理;
-物理过滤系统，所述物理过滤系统用于对预处理后的复肥废水中的悬浮物及微小粒子进行物理过滤;
-电渗析系统，所述电渗析系统用于对物理过滤系统后的复肥废水进行浓缩、纯化、分离的电渗析处理;
所述预处理系统、物理过滤系统、电解析系统通过水管和泵体顺次设置;
所述预处理系统中还设有污泥处理装置;
所述电渗析系统含有两个电渗析装置。
2.根据权利要求1所述的一种基于电渗析技术的复肥废水回收系统，其特征在于：所述预处理系统包括顺次连接的中和罐、储罐、混凝沉淀池、中间水池、换热器，所述中和罐与混凝沉淀池均设有加药系统。
3.根据权利要求 2所述的一种基于电渗析技术的复肥废水回收系统，其特征在于：所述污泥处理装置包括与所述混凝沉淀池顺次连接的污泥浓缩池、厢式压滤机，所述污泥浓缩池、厢式压滤机的上清液通过水管返回所述中和罐中。
4.根据权利要求3所述的一种基于电渗析技术的复肥废水回收系统，其特征在于：所述物理过滤系统包括多介质过滤器、自清洗过滤器、超滤原水箱、超滤装置、超滤产水池，其中超滤装置的淡水出水口与超滤产水池连接，超滤装置的浓水出水口通过多介质过滤器与所述预处理系统的中和罐连接。
5.根据权利要求4所述的一种基于电渗析技术的复肥废水回收系统，其特征在于：所述电渗析系统包括一级电渗析装置、一级淡水箱、二级电渗析装置、合格水箱，其中一级电渗析装置的淡水出水口与一级淡水箱连接，一级电渗析装置的浓水出水口与一级浓水箱连接，所述一级浓水箱内为浓度≥15%的硝铵浓水且与生产系统相连，二级电渗析装置的淡水出水口与合格水箱连接，二级电渗析装置的浓水出水口与二级浓水箱连接，二级浓水箱通过水管与超滤产水池的进水口连接。
6.根据权利要求5所述的一种基于电渗析技术的复肥废水回收系统，其特征在于：所述一级电渗析装置由10个系列40台电渗析组成，每系列由4台300对/台特殊专用膜电渗析组合而成，二级电渗析装置由8个系列32台电渗析组成，每系列由4台300对/台特殊专用膜电渗析组合而成。
说明书
一种基于电渗析技术的复肥废水回收系统
技术领域
本发明涉及废水处理技术领域，特别涉及一种基于电渗析技术的复肥废水回收系统。
背景技术
煤化工的复肥废水主要是煤制焦炭、煤气净化及焦化产品回收过程中产生的高浓度有机废水其组成复杂，含有大量酚类、联苯等有机污染物，还含有有氰、无机氟离子和氨氮等有毒有害物质，污染物色度高，属较难生化降解的高浓度有机工业废水。目前大多数复肥废水处理系统，水分回收率低，污染物处理不充分。
发明内容
本发明的目的是针对上述问题，提供一种基于电渗析技术的复肥废水回收系统，不仅可较大程度的回收水分，而且其中的化学杂质还能得到回收利用。

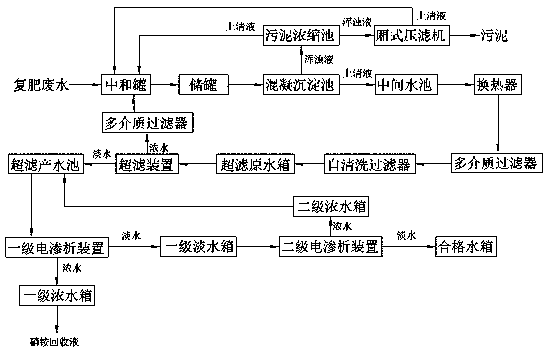

为实现上述目的，本发明采用的方法是：一种基于电渗析技术的复肥废水回收系统，包括预处理系统、物理过滤系统、电渗析系统;
-预处理系统，所述预处理系统用于对复肥废水进行预处理;
-物理过滤系统，所述物理过滤系统用于对预处理后的复肥废水中的悬浮物及微小粒子进行物理过滤;
-电渗析系统，所述电渗析系统用于对物理过滤系统后的复肥废水进行浓缩、纯化、分离的电渗析处理;
所述预处理系统、物理过滤系统、电解析系统通过水管和泵体顺次设置;
所述预处理系统中还设有污泥处理装置;
所述电渗析系统含有两个电渗析装置。
作为本发明的一种改进，所述预处理系统包括顺次连接的中和罐、储罐、混凝沉淀池、中间水池、换热器，所述中和罐与混凝沉淀池均设有加药系统。
作为本发明的一种改进，所述污泥处理装置包括与所述混凝沉淀池顺次连接的污泥浓缩池、厢式压滤机，所述污泥浓缩池、厢式压滤机的上清液通过水管返回所述中和罐中。
作为本发明的一种改进，所述物理过滤系统包括多介质过滤器、自清洗过滤器、超滤原水箱、超滤装置、超滤产水池，其中超滤装置的淡水出水口与超滤产水池连接，超滤装置的浓水出水口通过多介质过滤器与所述预处理系统的中和罐连接。
作为本发明的一种改进，所述电渗析系统包括一级电渗析装置、一级淡水箱、二级电渗析装置、合格水箱，其中一级电渗析装置的淡水出水口与一级淡水箱连接，一级电渗析装置的浓水出水口与一级浓水箱连接，二级电渗析装置的淡水出水口与合格水箱连接，二级电渗析装置的浓水出水口与二级浓水箱连接，二级浓水箱通过水管与超滤产水池的进水口连接。
作为本发明的一种改进，所述一级电渗析装置由10个系列40台电渗析组成，每系列由4台300对/台特殊专用膜电渗析组合而成，二级电渗析装置由8个系列32台电渗析组成，每系列由4台300对/台特殊专用膜电渗析组合而成。
有益效果：
本发明所述的一种基于电渗析技术的复肥废水回收系统，平面布置紧凑，占地面积少，运行管理方便，且易于实现自动控制，以“预处理系统+物理过滤系统+两级电渗析系统”相结合的工艺流程生产线对复肥废水进行多重杂质离子过滤及特浓盐水循环处理的设置实现水量的回收率，减轻工业企业的用水负担，减缓整个园区的供水压力，而且还能较大程度的回收废水中的硝铵。
