申请日2018.03.09
公开(公告)日2018.07.24
IPC分类号C02F1/40; C02F103/34
摘要

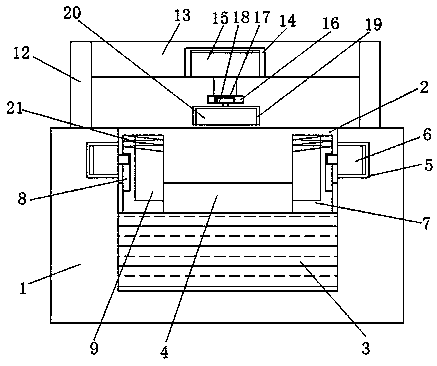

本发明涉及一种焦化废水处理回收装置及其回收方法，属于冶金行业焦化废水处理回收设备技术领域。技术方案是：安装座(1)上设有矩形槽(2)，矩形槽(2)两侧的内壁上各设有一个第一推杆电机和一个弧形板，两个弧形板相对的面上分别设有一个相互配合的弧形槽，弧形板的上方设有外螺纹(21)，弧形板的下方设有一个与弧形槽(9)相连通的出油孔(10)，矩形槽(2)的上方设有一个横板(13)，第二推杆电机(15)固定在横板(13)的下方，第二推杆电机(15)与推动板(16)驱动连接，转轴驱动电机(18)固定在推动板(16)上。本发明的有益效果是：能够方便焦化废水表面上产生的悬浮油的收集和回收。
权利要求书
1.一种焦化废水处理回收装置，其特征在于包含安装座(1)、矩形槽(2)、第一推杆电机、弧形板、滑动槽(8)、弧形槽(9)、出油孔(10)、密封塞(11)、竖板(12)、横板(13)、第二推杆电机(15)、推动板(16)、转轴驱动电机(18)、转轴(19)、圆形槽(20)和外螺纹(21), 安装座(1)上设有矩形槽(2)，矩形槽(2)两侧的内壁上各设有一个第一推杆电机和一个弧形板，两个弧形板相对的面上分别设有一个相互配合的弧形槽，两个弧形板的另一面上分别设有与第一推杆电机驱动连接的滑动槽(8)，弧形板的上方设有外螺纹(21)，弧形板的下方设有一个与弧形槽(9)相连通的出油孔(10)，出油孔(10)内设有密封塞(11)，矩形槽(2)的上方设有一个横板(13)，横板(13)通过竖板(12)固定在安装座(1)上，第二推杆电机(15)固定在横板(13)的下方，第二推杆电机(15)与推动板(16)驱动连接，转轴驱动电机(18)固定在推动板(16)上，转轴驱动电机(18)与转轴(19)驱动连接，转轴(19)上设有与弧形板相配合的圆形槽(20)。
2.根据权利要求1所述的一种焦化废水处理回收装置，其特征在于所述矩形槽(2)两侧的内壁上各设有一个第一安装槽(5)，第一推杆电机固定在第一安装槽(5)内。
3.根据权利要求1或2所述的一种焦化废水处理回收装置，其特征在于所述矩形槽(2)两侧的内壁上的弧形板对称布置。
4.根据权利要求1所述的一种焦化废水处理回收装置，其特征在于所述横板(13)的下方设有第二安装槽(14)，第二推杆电机(15)固定在第二安装槽(14)内，推动板(16)上设有第三安装槽(17)，转轴驱动电机(18)固定在第三安装槽(17)内。
5.根据权利要求1所述的一种焦化废水 处理回收装置，其特征在于所述转轴(19)上的圆形槽(20)内设有弧形板上方的外螺纹(21)相配合的内螺纹。
6.一种焦化废水处理回收方法，其特征在于：采用权利要求1-5所限定的焦化废水处理回收装置，包含以下步骤：
①将焦化废水置于安装座(1)的矩形槽(2)内，并静置一段时间，直到焦化废水的表面产生悬浮油;
②启动矩形槽(2)两侧内壁上的第一推杆电机，使两个弧形板进行相对横向移动;
③当两个弧形板紧密接触时，悬浮油被收集到弧形槽(9)内;
④启动第二推杆电机(15)，带动推动板(16)向下移动，使转轴(19)靠近弧形板;
⑤启动转轴驱动电机(18)，带动转轴(19)转动，使得转轴(19)上的圆形槽(20)与弧形板上方的外螺纹(21)螺纹连接，并关闭转轴驱动电机(18);
⑥利用第二推杆电机(15)驱动推动板(16)向上移动，同时转轴(19)带动弧形板向上移动，使得第一推杆电机(6)的输出轴在滑动槽(8)内进行滑动，当弧形板的底部运行至安装座(1)的上方时，通过弧形板下方的出油孔(10)将悬浮油取出。
说明书
一种焦化废水处理回收装置及其回收方法
技术领域
本发明涉及一种焦化废水处理回收装置及其回收方法，属于冶金行业焦化废水处理回收设备技术领域。
背景技术
焦化废水是在煤制焦炭、煤气净化及焦化产品回收过程中产生的含大量芳香族及稠环化合物和杂环化合物的废水，具有排放量大、含盐份浓度高、硬度较高、有机物及氨氮浓度高、可生化性差和有机物成分复杂等特点，属于难生物降解的高含盐有机废水。焦化废水具有以下特点：一是水质变化幅度大，如氨氮变化系数有时可高达2.7，二是有机物含量高，三是C/N值低，微生物营养不足，四是废水毒性大，其中氰及芳环、稠环和杂环化合物都对微生物有毒害作用，我国煤焦化废水治理起步晚，技术相对落后，由于煤质的不同，国外先进治理技术也得不到应用，目前，焦化废水在静置的过程中，其上表面会产生悬浮油，这些悬浮油不便于进行清理，因此，提出焦化废水处理回收装置，用于解决上述问题。
发明内容
本发明目的是提供一种焦化废水处理回收装置及其回收方法，能够方便焦化废水表面上产生的悬浮油的收集和回收，解决背景技术中存在的问题。
本发明的技术方案是：
一种焦化废水处理回收装置，包含安装座、矩形槽、第一推杆电机、弧形板、滑动槽、弧形槽、出油孔、密封塞、竖板、横板、第二推杆电机、推动板、转轴驱动电机、转轴、圆形槽和外螺纹, 安装座上设有矩形槽，矩形槽两侧的内壁上各设有一个第一推杆电机和一个弧形板，两个弧形板相对的面上分别设有一个相互配合的弧形槽，两个弧形板的另一面上分别设有与第一推杆电机驱动连接的滑动槽，弧形板的上方设有外螺纹，弧形板的下方设有一个与弧形槽相连通的出油孔，出油孔内设有密封塞，矩形槽的上方设有一个横板，横板通过竖板固定在安装座上，第二推杆电机固定在横板的下方，第二推杆电机与推动板驱动连接，转轴驱动电机固定在推动板上，转轴驱动电机与转轴驱动连接，转轴上设有与弧形板相配合的圆形槽。
所述矩形槽两侧的内壁上各设有一个第一安装槽，第一推杆电机固定在第一安装槽内。
所述矩形槽两侧的内壁上的弧形板对称布置。
所述横板的下方设有第二安装槽，第二推杆电机固定在第二安装槽内，推动板上设有第三安装槽，转轴驱动电机固定在第三安装槽内。
所述转轴上的圆形槽内设有弧形板上方的外螺纹相配合的内螺纹。
一种焦化废水处理回收方法，采用上述所限定的焦化废水处理回收装置，包含以下步骤：
①将焦化废水置于安装座的矩形槽内，并静置一段时间，直到焦化废水的表面产生悬浮油;
②启动矩形槽两侧内壁上的第一推杆电机，使两个弧形板进行相对横向移动;
③当两个弧形板紧密接触时，悬浮油被收集到弧形槽内;
④启动第二推杆电机，带动推动板向下移动，使转轴靠近弧形板;
⑤启动转轴驱动电机，带动转轴转动，使得转轴上的圆形槽与弧形板上方的外螺纹螺纹连接，并关闭转轴驱动电机;
⑥利用第二推杆电机驱动推动板向上移动，同时转轴带动弧形板向上移动，使得第一推杆电机的输出轴在滑动槽内进行滑动，当弧形板的底部运行至安装座的上方时，通过弧形板下方的出油孔将悬浮油取出。
本发明的有益效果是：能够方便焦化废水表面上产生的悬浮油的收集和回收，结构简单，使用方便。
