申请日2018.04.12
公开(公告)日2018.12.21
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型公开了一种稀土用加工废水处理装置，包括外壳体，所述外壳体的内部固定设置有接触氧化一室，所述接触氧化一室的一端固定设置有进水口，所述接触氧化一室的另一端固定设置有接触氧化二室，所述接触氧化二室的一侧固定设置有混合反应室，所述混合反应室的一侧固定设置有沉淀过滤室，通过在出水口的位置设置了固定管，固定管的一端表面设置有螺纹与出水口连接，在固定管的内部设置有套管，套管一端设置有螺孔，可用螺栓与固定管连接，在套管的内部开设有卡合槽，在卡合槽的内部放置有过滤网，实现了在出水口处的第二次过滤，且可以方便拆卸清洗和安装过滤网，解决了废水的第二次过滤，去掉废水可能掺杂的杂质和方便了过滤网的清洗。
权利要求书

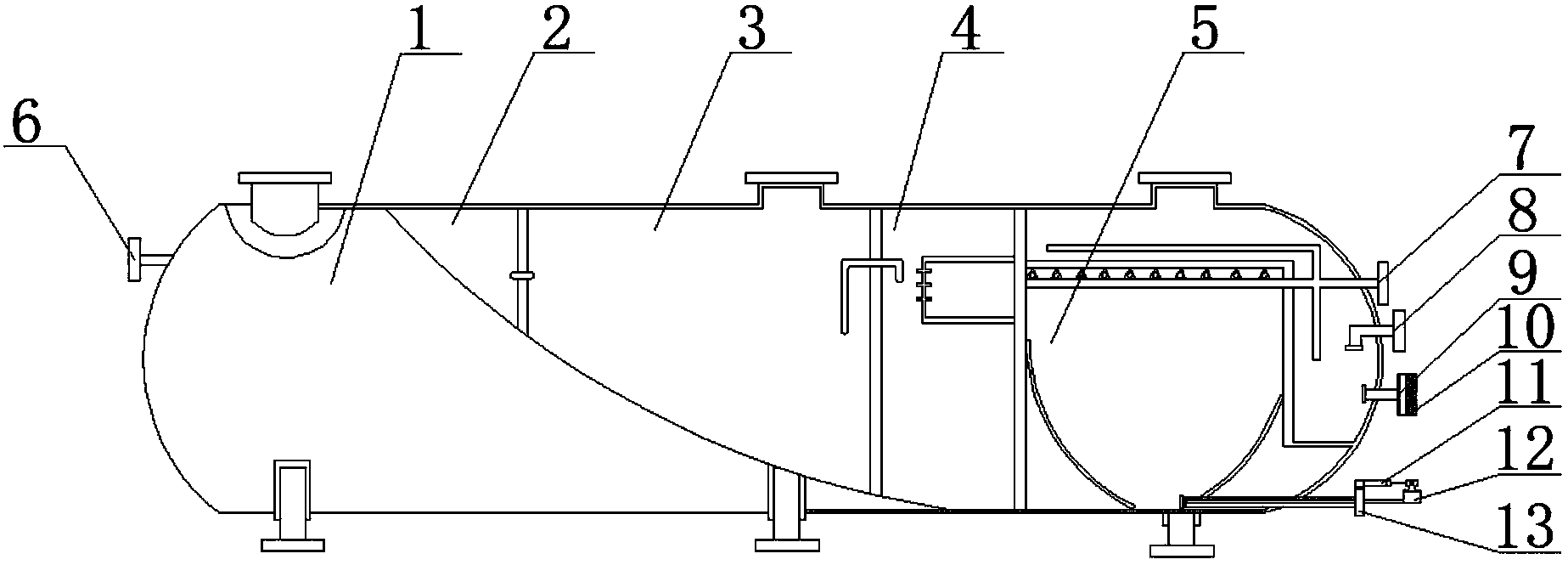

1.一种稀土用加工废水处理装置，包括外壳体(1)，其特征在于：所述外壳体(1)的内部固定设置有接触氧化一室(2)，所述接触氧化一室(2)的一端固定设置有进水口(6)，所述接触氧化一室(2)的另一端固定设置有接触氧化二室(3)，所述接触氧化二室(3)的一侧固定设置有混合反应室(4)，所述混合反应室(4)的一侧固定设置有沉淀过滤室(5)，所述沉淀过滤室(5)的一侧固定设置有反冲洗口(7)，所述反冲洗口(7)的底部固定设置有消毒剂口(8)，所述消毒剂口(8)的底部固定设置有出水口(9)，所述出水口(9)的内部设置有固定管(10)，所述固定管(10)的内部卡合连接设置有套管(16)，所述套管(16)的内部开设有卡合槽(18)，所述卡合槽(18)的内部安装有过滤网(17)，所述出水口(9)的底端固定设置有排污口(13)，所述排污口(13)的顶部通过螺栓固定设置有液压杆(11)，所述液压杆(11)的一端通过螺栓固定设置有固定块(12)，所述固定块(12)的一侧设置有连接杆(14)，所述连接杆(14)的一侧设置有两个刮污环(15)，且连接杆(14)延伸到排污口(13)的内部。
2.根据权利要求1所述的一种稀土用加工废水处理装置，其特征在于：所述刮污环(15)的外壁与排污口(13)的内部贴合，且排污口(13)的两侧开设有滑槽，所述连接杆(14)共设置有两个，且两个所述连接杆(14)分别通过焊接固定在刮污环(15)的两侧，两个所述刮污环(15)卡合在滑槽内。
3.根据权利要求1所述的一种稀土用加工废水处理装置，其特征在于：所述刮污环(15)、连接杆(14)与固定块(12)为一体式结构，且刮污环(15)为空心弧形结构。
4.根据权利要求1所述的一种稀土用加工废水处理装置，其特征在于：所述固定管(10)通过螺纹与出水口(9)连接，所述套管(16)通过螺栓固定在固定管(10)的一侧。
5.根据权利要求1所述的一种稀土用加工废水处理装置，其特征在于：所述过滤网(17)为圆形结构，两端设置有凸起卡块。
说明书
一种稀土用加工废水处理装置
技术领域
本实用新型属于稀土加工技术领域，具体涉及一种稀土用加工废水处理装置。
背景技术
稀土矿主要附着于其他矿物或者地表的表层;通过原地使用药剂浸淋或者挖掘后堆浸，可以将其中的混合元素浸出，再使用药剂对浸出的料液搅拌后沉淀，获得混合稀土;现有技术中，一般是通过加热，根据不同的温度段提炼不同的金属元素，但现有提炼设备，完成提炼后，一般会将其提炼废水排出，现有对于提炼的废水处理手段有限，处理效果不够好。
实用新型内容
本实用新型的目的在于提供一种稀土用加工废水处理装置，以解决上述背景技术中提出的废水处理装置的排污口可能会存在排污管堵塞无法清理和过滤后的废水依旧存在杂质问题。
为实现上述目的，本实用新型提供如下技术方案：一种稀土用加工废水处理装置，包括外壳体，所述外壳体的内部固定设置有接触氧化一室，所述接触氧化一室的一端固定设置有进水口，所述接触氧化一室的另一端固定设置有接触氧化二室，所述接触氧化二室的一侧固定设置有混合反应室，所述混合反应室的一侧固定设置有沉淀过滤室，所述沉淀过滤室的一侧固定设置有反冲洗口，所述反冲洗口的底部固定设置有消毒剂口，所述消毒剂口的底部固定设置有出水口，所述出水口的内部设置有固定管，所述固定管的内部卡合连接设置有套管，所述套管的内部开设有卡合槽，所述卡合槽的内部安装有过滤网，所述出水口的底端固定设置有排污口，所述排污口的顶部通过螺栓固定设置有液压杆，所述液压杆的一端通过螺栓固定设置有固定块，所述固定块的一侧设置有连接杆，所述连接杆的一侧设置有两个刮污环，且连接杆延伸到排污口的内部。
优选的，所述刮污环的外壁与排污口的内部贴合，且排污口的两侧开设有滑槽，所述连接杆共设置有两个，且两个所述连接杆分别通过焊接固定在刮污环的两侧，两个所述刮污环卡合在滑槽内。
优选的，所述刮污环、连接杆与固定块为一体式结构。
优选的，所述固定管通过螺纹与出水口连接，所述套管通过螺栓固定在固定管的一侧。
优选的，所述过滤网为圆形结构，两端设置有凸起卡块。
与现有技术相比，本实用新型的有益效果是：
(1)通过在出水口的位置设置了固定管，固定管的一端表面设置有螺纹与出水口连接，在固定管的内部设置有套管，套管一端设置有螺孔，可用螺栓与固定管连接，在套管的内部开设有卡合槽，在卡合槽的内部放置有过滤网，实现了在出水口处的第二次过滤，且可以方便拆卸清洗和安装过滤网，解决了废水的第二次过滤，去掉废水可能掺杂的杂质和方便了过滤网的清洗。
(2)通过在排污口的设置了液压杆，液压杆一端固定在排污口的顶端，另一端安装有固定块，固定块一端安装有连接杆和刮污环，且连接管和刮污环设置在排污管内，实现了在排污管发生堵塞的情况时，液压杆运动带着固定块，固定块带着连接杆和刮污环将排污管内部堵塞的杂质疏通，再用水压冲出来，解决了排污管有时会堵塞的问题。
