申请日2018.04.12
公开(公告)日2018.12.14
IPC分类号C02F1/461
摘要
本实用新型涉及一种电化学水处理杀菌反应堆，其特征在于：其特征在于：它包括微电解桶1、进水总管2和出水总管3;所述微电解桶1竖直设置，它包括桶体1.1，桶体1.1下部设置进水管1.3，上部设置出水管1.4，所述桶体内设置电极板组件1.2;所述微电解桶1设置有多个，多个所述微电解桶1相互并联设置。本实用新型电化学水处理杀菌反应堆，除垢效果好，不会产生二次水体污染，环保节能。微电解桶竖直设置，采用快接方式，安装、拆卸、维修方便快捷。并联设置，处理量大，且更换时不影响系统正常运作。采用总管设置，结构紧凑，占地小。
权利要求书

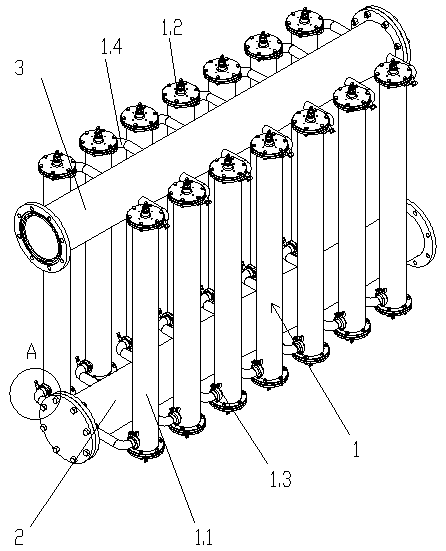

1.一种电化学水处理杀菌反应堆，其特征在于：它包括微电解桶(1)、进水总管(2)和出水总管(3);所述微电解桶(1)竖直设置，它包括桶体(1.1)，桶体(1.1)下部设置进水管(1.3)，上部设置出水管(1.4)，所述桶体内设置电极板组件(1.2);
所述微电解桶(1)设置有多个，每个所述微电解桶(1)的进水管(1.3)分别通过支管接入进水总管(2)，出水管(1.4)分别通过支管接入出水总管(3)，使得多个所述微电解桶(1)相互并联设置。
2.根据权利要求1所述的一种电化学水处理杀菌反应堆，其特征在于：所述进水总管(2)和出水总管(3)上下平行布置，多个所述微电解桶(1)布置于进水总管(2)和出水总管(3)的两侧。
3.根据权利要求1所述的一种电化学水处理杀菌反应堆，其特征在于：所述微电解桶(1)为14个。
4.根据权利要求1-3之一所述的一种电化学水处理杀菌反应堆，其特征在于：所述微电解桶(1)的进水管(1.3)与出水管(1.4)与支管连接处采用快接卡扣。
说明书
电化学水处理杀菌反应堆
技术领域
本实用新型涉及循环水系统电解处理后的杀菌除垢技术，具体涉及一种电化学水处理杀菌反应堆，适用于循环冷却水系统的水质处理。
背景技术
循环水处理除垢系统适用于工业循环水处理、冷却水处理、中央空调循环水处理、电厂循环水处理等众多循环冷却水处理领域。目前对循环水系统的除垢、防腐、杀菌通常采用化学方法或者电子技术方法。采用化学方法，是在循环水中增加阻垢剂、防腐剂等化学药剂，不仅费用高，而且由于引进新的化学药剂，会对水体造成二次污染;采用电子技术处理方法，如电子除垢仪等除垢装置除垢效果不直观，效果不明显，不能从根本上控制循环水系统结垢，腐蚀，菌藻滋生，水质恶化，浓缩倍数超标等问题，不能使循环水系统始终处于优良稳定状态。
实用新型内容
本实用新型的目的在于克服上述不足，提供一种杀菌效果好，无需添加化学试剂，环保节能的电化学水处理杀菌反应堆。
本实用新型的目的是这样实现的：一种电化学水处理杀菌反应堆，它包括微电解桶、进水总管和出水总管;所述微电解桶竖直设置，它包括桶体，桶体下部设置进水管，上部设置出水管，所述桶体内设置电极板组件;
所述微电解桶设置有多个， 每个所述微电解桶的进水管分别通过支管接入进水总管，出水管分别通过支管接入出水总管，使得多个所述微电解桶并联设置。
进一步的所述进水总管和出水总管上下平行布置，多个所述微电解桶布置于进水总管和出水总管的两侧;优选的，所述微电解桶为14个，每侧7个。
进一步的，所述微电解桶的进水管与出水管与支管连接处采用快接卡扣。
本实用新型的有益效果是：
本实用新型电化学水处理杀菌反应堆，杀菌效果好，无需添加化学试剂，环保节能。微电解桶竖直设置，采用快接方式，安装、拆卸、维修方便快捷。并联设置，处理量大，且更换时不影响系统正常运作。采用总管设置，结构紧凑，占地小。
