申请日2018.03.13
公开(公告)日2018.08.31
IPC分类号E03C1/122; E03C1/182; E03C1/26
摘要
本发明属于废水处理技术领域，具体涉及一种厨房废水处理装置，包括水轮机、传动机构、动力机构、分离挤压机构和储存箱，所述水轮机、动力机构和分离挤压机构分别与传动机构连接，所述分离挤压机构的另一端与储存箱连接;安装时，所述水轮机连接在供水管和水龙头之间的管路上，传动机构、动力机构、分离挤压机构和储存箱均安装在水槽的下方，所述分离挤压机构安装在水槽与下水道之间的管路上，本发明还包括该厨房废水处理装置的使用方法，本发明利用自来水的压力作为分离作用的动力，节约了能源，并且分离的残渣含水量低，分离彻底，具有结构简单，操作方便，分离效果好等优点。
权利要求书
1.一种厨房废水处理装置，其特征在于：包括水轮机(1)、传动机构、动力机构、分离挤压机构(3)和储存箱(5)，所述水轮机(1)、动力机构和分离挤压机构(3)分别与传动机构连接，所述分离挤压机构(3)与储存箱(5)连接;
安装时，所述水轮机(1)连接在供水管和水龙头(6)之间的管路上，传动机构、动力机构、分离挤压机构(3)和储存箱(5)均安装在水槽(7)的下方，所述分离挤压机构(3)安装在水槽(7)与下水道之间的管路上。
2.根据权利要求1所述的一种厨房废水处理装置，其特征在于：所述传动机构包括外壳(21)，所述外壳(21)内部安装有主动锥齿轮(22)，所述主动锥齿轮(22)与水轮机(1)的输出轴连接，所述主动锥齿轮(22)啮合有从动锥齿轮(23)，所述从动锥齿轮(23)连接在第一转轴(24)上，所述第一转轴(24)上于从动锥齿轮(23)左侧连接有第一主动链轮(25)，所述第一主动链轮(25)通过链条与第一从动链轮(26)连接，所述第一从动链轮(26)内部套设有第一棘轮(27)，所述第一棘轮(27)连接在第二转轴(28)上，所述第二转轴(28)上还连接有第二棘轮(29)，所述第二棘轮(29)外部连接有第二从动链轮(210)，所述第二从动链轮(210)通过链条连接有第二主动链轮(211)，所述第二主动链轮(211)连接在第三转轴(212)上，所述第二转轴(28)右端连接有万向节(213)，所述外壳(21)左侧壁开设有弧形孔(215)，所述外壳(21)下表面设置有四个支撑脚(214)。
3.根据权利要求1所述的一种厨房废水处理装置，其特征在于：所述外筒(31)内设置有内筒(32)，所述内筒(32)的筒壁上均匀开设有出水口，所述内筒(32)右端穿过外筒(31)的右侧壁和外壳(21)的右侧壁，所述内筒(32)左端顶部设置有进水口(33)，所述进水口(33)穿过外筒(31)壁和外壳(21)顶部，所述外筒(31)左端底部设置有排水口(34)，所述内筒(32)内设置有搅拌杆(35)，所述搅拌杆(35)为左小右大的圆锥台结构，所述搅拌杆(35)表面设置有搅拌叶(36)，所述搅拌叶(36)为螺旋状、且螺距从左到右逐渐减小，所述搅拌杆(35)左端穿过外筒(31)的左侧壁与万向节(213)连接，所述搅拌杆(35)通过轴承(37)与外筒(31)的左侧壁转动连接。
4.根据权利要求3所述的一种厨房废水处理装置，其特征在于：所述内筒(32)的中心轴线与水平面之间的夹角为30°。
5.根据权利要求3所述的一种厨房废水处理装置，其特征在于：所述搅拌杆(35)为中空结构、且表面均匀开设有圆形通孔。
6.根据权利要求3所述的一种厨房废水 处理装置，其特征在于：所述内筒(32)右端顶部连接有支架(38)，所述支架(38)通过扭簧连接有连接杆(39)，所述连接杆(39)右端连接有筒盖(310)，所述筒盖(310)盖在内筒(32)的右端出口上。
7.根据权利要求1所述的一种厨房废水处理装置，其特征在于：所述动力机构包括踏板座(41)，所述踏板座(41)上铰接有踏板(42)，所述踏板(42)后端铰接有连杆(43)，所述连杆(43)的另一端铰接有转盘(44)，所述转盘(44)与第三转轴(212)连接。
8.根据权利要求1所述的一种厨房废水处理装置，其特征在于：所述动力机构包括电机(45)，所述电机(45)的输出轴通过联轴器(46)与第二转轴(211)连接，所述电机(45)安装在外壳(21)的左侧壁上。
9.根据权利要求7或8所述的一种厨房废水处理装置，其特征在于：所述储存箱(5)包括箱体(51)，所述箱体(51)左侧壁开设有进渣口(52)，所述内筒(32)右端穿过进渣口(52)，所述箱体(51)顶部设置有箱盖(53)，所述箱盖(53)上连接有提手(54)。
10.根据权利要求1到9所述的一种厨房废水处理装置的使用方法，其特征在于：具体包括以下步骤，
步骤一，分离，水流带动水轮机(1)转动，废水中的残渣被搅拌叶(36)逐渐向右推动，剩下的废水逐渐从内筒(32)壁上的出水口排入外筒(31)内，再从外筒(31)左端底部的排水口(34)排向下水道;
步骤二，挤压，在残渣被搅拌叶(36)向右推动的过程中，残渣被搅拌叶(36)逐渐挤压，使残渣中的水分被挤出，挤出的水分流入搅拌杆(35)内部，并通过左端的圆形通孔流出到内筒(32)内，再从出水口排入外筒(31)内，最后从外筒(31)左端底部的排水口(34)排向下水道;
步骤三，排渣，将外部动力通过动力机构传递给第二主动链轮(211)，搅拌叶(36)将右端的残渣进一步挤压，挤压出的水分按照上述步骤二排向下水道，同时剩余的残渣从内筒(32)的右端排出，落入储存箱(5)内;
步骤四，清理残渣，取出储存箱(5)，打开箱盖(53)，将储存箱(5)内的残渣倒入垃圾桶后再将储存箱(5)放回原位，使内筒(32)右端穿过进渣口(52)即可。
说明书
一种厨房废水处理装置及其使用方法
技术领域
本发明属于废水处理技术领域，具体涉及一种厨房废水处理装置及其使用方法。
背景技术
随着社会的不断发展，人们的生活水平不断提高，对饮食的要求也越来越高，使得厨房中食物的残渣也很多，我国有将近四亿户家庭，每户家庭每天都要产生大量的厨房废水，例如：洗菜水，洗碗水以及剩的茶水等，直接排放可能会造成下水管堵塞，因此现有技术中，为了使厨房废水和废水中的残渣分离，一般采用的方式是在水槽内安装过滤网，当废水倒入水槽后，残渣被过滤网从废水中分离出来，剩下的废水排入下水道，再将过滤网提起，将其分离出来的残渣倒入垃圾桶，这种处理残渣的方式存在很多缺点，比如：1、过滤出来的残渣依然含有很多水分，直接将其倒入垃圾桶不仅占用空间大，而且腐烂速度快，异味大，污染厨房空气;2、每次过滤网上装有残渣时，都需要将过滤网取出倒掉残渣，操作频繁，费时费力。
专利号为201520241268.4的一种厨房残渣收集装置，包括：机壳，机壳上分设有用于供外部厨余垃圾送入的入渣口和用于供固液分离后废渣排出的出渣口;支撑架，支撑架固定于机壳内部;通过轴承枢接于支承架上的主动轴和从动轴，主动轴上设置有同步联动的主动链轮，从动轴上设置有同步联动的从动链轮;减速电机;板链输送装置，板链输送装置包括多个串联的链板单元，每节链板单元上均设置有多个网孔，入渣口下方为板链输送装置的输入端，板链输送装置的上表面运动方向为从入渣口下方往出渣口，板链输送装置的下表面运动方向为从出渣口返回至入渣口的下方;板链输送装置的输出端延伸至出渣口;传动组件，减速电机通过传动组件将动力往板链输送装置传递;清扫板，清扫板的下端部为固定端，固定端固定于出渣口的下边缘，清扫板的上端部为一柔性摩擦部，该柔性摩擦部抵接于板链输送装置底部的链板单元外表面;废液池，废液池的上端开口覆盖整个板链输送装置的垂直投影区域，废液池用于收纳从板链输送装置流下的废液;废渣收集筒，废渣收集桶设置于出渣口的下方。该装置清扫板在出渣口下方与不断退回的链板单元摩擦接触并拖刮，形成对细小残渣和粘性残渣的刮落和清除。达到充分地分离厨余垃圾中的废液和废渣的目的，减少厨余垃圾对环境的二次污染。
以上方案虽然能将残渣从废水中分离出来，但是不能根据残渣的多少而控制减低的旋转，当残渣的量很少时，电机一直转动，造成资源的浪费，并且其分离后的残渣内还存有大量水分，腐烂速度快，异味大。
发明内容
基于背景技术中存在的问题，本发明提供了一种厨房废水处理装置，利用自来水的压力作为分离作用的动力，节约了能源，并且分离的残渣含水量低，分离彻底，具有结构简单，操作方便，分离效果好等优点。
为实现上述技术目的，本发明采用的技术方案如下：

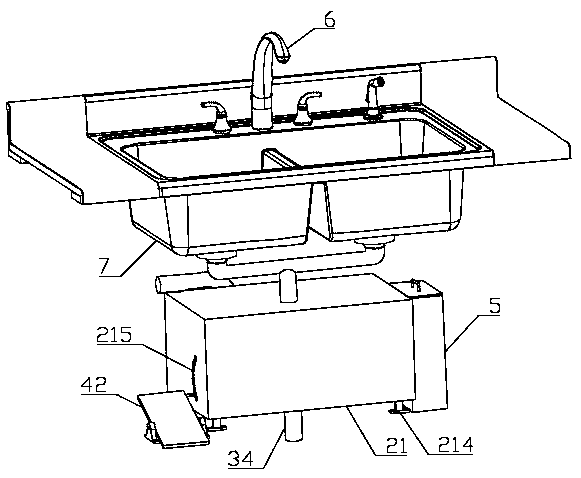

一种厨房废水处理装置，包括水轮机、传动机构、动力机构、分离挤压机构和储存箱，所述水轮机、动力机构和分离挤压机构分别与传动机构连接，水轮机用于将自来水流动的动力转化成旋转动力，动力机构用于为该装置提供动力，分离挤压机构用于废水中杂质的分离和脱水，传动机构用于将动力传递给分离挤压机构，所述分离挤压机构的另一端与储存箱连接;安装时，所述水轮机连接在供水管和水龙头之间的管路上，传动机构、动力机构、分离挤压机构和储存箱均安装在水槽下方的橱柜内，所述分离挤压机构安装在水槽与下水道之间的管路上。
采用本技术方案的发明，自来水的压力带动水轮机转动，水轮机通过传动机构将动力传递给分离挤压机构，分离挤压机构将废水中的残渣和液体分离，并将残渣挤压;当残渣过多致使水轮机无法带动分离挤压机构工作时，通过动力机构将外部动力传递给分离挤压机构，使分离挤压机构继续工作，从而将残渣从分离挤压机构排出，落入到储存箱内，取出储存箱，可将储存箱内的残渣倒入垃圾桶。
进一步限定，所述传动机构包括外壳，所述外壳内部安装有主动锥齿轮，所述主动锥齿轮连接在水轮机的输出轴上，所述主动锥齿轮与从动锥齿轮啮合，所述从动锥齿轮连接在第一转轴上，所述第一转轴上还连接有第一主动链轮，所述第一主动链轮位于从动锥齿轮左侧，所述第一主动链轮通过链条与第一从动链轮连接，所述第一从动链轮内部套设有第一棘轮，所述第一棘轮连接在第二转轴上，所述第二转轴上还连接有第二棘轮，所述第二棘轮外部连接有第二从动链轮，所述第二从动链轮通过链条连接有第二主动链轮，所述第二主动链轮连接在第三转轴上，所述第二转轴右端连接有万向节，所述外壳左侧壁开设有弧形孔，所述外壳下表面设置有四个支撑脚。
进一步限定，所述分离挤压机构包括外筒，所述外筒内安装有内筒，所述内筒的筒壁上均匀开设有出水口，所述内筒右端从外筒的右侧壁和外壳的右侧壁穿出，所述内筒左端顶部设置有用于废水进入的进水口，所述进水口穿过外筒壁和外壳顶部，所述外筒左端底部设置有用于废水排出的排水口，所述内筒内连接有搅拌杆，所述搅拌杆为左小右大的圆锥台结构，所述搅拌杆表面连接有螺旋状的、且螺距从左到右逐渐减小的搅拌叶，所述搅拌杆左端穿过外筒的左侧壁与万向节连接，所述搅拌杆通过轴承与外筒的左侧壁转动连接。
进一步限定，所述内筒的中心轴线与水平面之间的夹角为30°。这样的结构设计，方便残渣中的废水汇集到内筒左端，从而通过排水口排向下水道。
进一步限定，所述搅拌杆为中空结构、且表面均匀开设有圆形通孔。这样的结构设计，方便从杂质中挤压出的废水从进入搅拌杆内，从而从排水口排出。
进一步限定，所述内筒右端顶部连接有支架，所述支架通过扭簧连接有连接杆，所述连接杆右端连接有筒盖，所述筒盖盖在内筒的右端出口上。这样的结构设计，当内筒右端被挤压的残渣量很少时，筒盖关闭，可以防止储存箱内堆积的残渣的气味通过分离挤压机构从水槽排出，避免厨房出现异味;当内筒右端被挤压的残渣量达到一定量时，筒盖被挤开，残渣从内筒右端排出到储存箱内。
进一步限定，所述动力机构包括踏板座，所述踏板座上铰接有踏板，所述踏板后端铰接有连杆，所述连杆的另一端铰接有转盘，所述转盘与第三转轴连接。这样的结构设计，能够通过人踩动踏板而带动分离挤压机构工作，达到节约能源的目的。
进一步限定，所述动力机构包括电机，所述电机的输出轴通过联轴器与第二转轴连接，所述电机安装在外壳的左侧壁上。这样的结构设计，只需启动电机，即可带动分离挤压机构工作，方便快捷，省时省力。
进一步限定，所述储存箱包括箱体，所述箱体左侧壁开设有进渣口，所述内筒右端穿过进渣口，所述箱体顶部设置有箱盖，所述箱盖上连接有提手。
一种厨房废水处理装置的使用方法，具体包括以下步骤：
步骤一，分离，打开水龙头，水流带动水轮机转动，水轮机通过主动锥齿轮和从动锥齿轮将动力传递给第一主动链轮，第一主动链轮通过链条带动第一从动链轮转动，第一从动链轮通过第一棘轮依次带动第二转轴、万向节和搅拌杆转动，搅拌杆带动搅拌叶转动，由于第二棘轮的作用，第二转轴不能将动力传递给第二从动链轮，从而防止了动力机构的反转;
当废水通过水槽和进水口进入内筒时，搅拌叶的转动带动废水在内筒内从左向右移动，在移动过程中，废水中的残渣被搅拌叶逐渐向右推动，剩下的废水逐渐从内筒壁上的出水口排入外筒内，再从外筒左端底部的排水口排向下水道;
步骤二，挤压，由于搅拌杆为左小右大的中空的圆锥台结构、且表面均匀开设有圆形通孔，搅拌叶为螺旋状、且螺距从左到右逐渐减小，所以在残渣被搅拌叶向右推动的过程中，残渣被搅拌叶逐渐挤压，使残渣中的水分被挤出，挤出的水分流入搅拌杆内部，又由于内筒的中心轴线与水平面之间的夹角为°，所以搅拌杆内部的水分将向左端汇集，并通过左端的圆形通孔流出到内筒内，再从出水口排入外筒内，最后从外筒左端底部的排水口排向下水道;
步骤三，排渣，当内筒右端被挤压的残渣逐渐增多而水流的压力无法带动水轮机转动时，将外部动力通过动力机构传递给第二主动链轮，第二主动链轮通过链条带动第二从动链轮转动，第二从动链轮通过第二棘轮依次带动第二转轴、万向节和搅拌杆转动，搅拌杆带动搅拌叶转动，由于第一棘轮的作用，第二转轴不能将动力传递给第一从动链轮，从而防止了水轮机的反转，搅拌叶将右端的残渣进一步挤压，挤压出的水分按照上述步骤二排向下水道，同时剩余的残渣从内筒的右端排出，落入储存箱内;
步骤四，清理残渣，当储存箱内的残渣积累到一定量时，取出储存箱，打开箱盖，将储存箱内的残渣倒入垃圾桶后再将储存箱放回原位，使内筒右端穿过进渣口即可。
