申请日2018.04.13
公开(公告)日2018.11.30
IPC分类号C02F1/36
摘要
本实用新型涉及一种管道式超声波废水处理设备，包括废水输送泵、中转池、废水进水主管路、单元式超声波管和出水主管路，所述废水输送泵通过所述中转池和所述废水进水主管路相连接，在所述出水主管路和废水进水主管路上分别设置有前后端连接阀，其一端与所述出水主管路的所述前后端连接阀连接，另一端与所述废水进水主管路的所述前后端连接阀连接,所述中转池内设置有一个液位控制开关，可根据液位感应对所述废水输送泵启动保护措施。本实用结构简单，功能强大可灵活进行串并联组合满足用户各种需求。
权利要求书

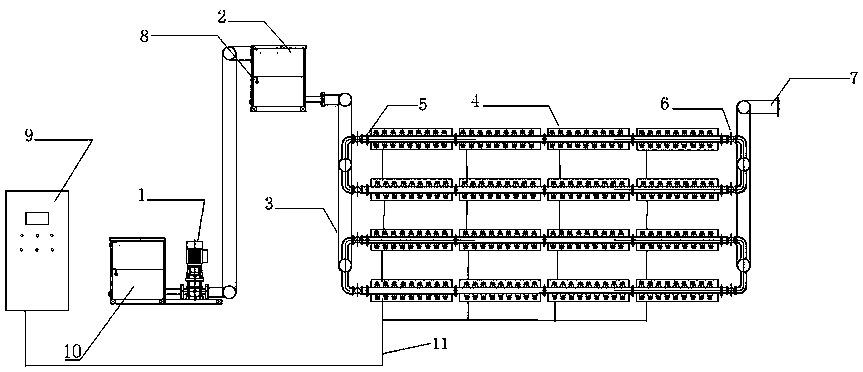

1.一种管道式超声波废水处理设备，其特征为：包括废水输送泵、中转池、废水进水主管路、单元式超声波管和出水主管路，所述废水输送泵通过所述中转池和所述废水进水主管路相连接，在所述出水主管路和废水进水主管路上分别设置有前后端连接阀，四个所述单元式超声波管通过多个快装连接件进行串联连接构成一个串联组件，四个所述串联组件在进行并联之后形成总计四组并联组件，其一端与所述出水主管路的所述前后端连接阀连接，另一端与所述废水进水主管路的所述前后端连接阀连接,所述中转池内设置有一个液位控制开关。
说明书
一种管道式超声波废水处理设备
技术领域
本实用涉及一种废水处理设备，具体涉及一种管道式超声波废水处理设备。
背景技术
目前用在混合分散处理的较多采用搅拌法或者爆气法：搅拌法将专用药剂通过大型搅拌叶片在混合池中进行充分搅拌混合;爆气法采用空气或者其它气体对专用处理药剂和废水进行气流式爆气分散处理，通过气流鼓动周围液体，进而达到混合药剂的作用，无论是搅拌法还是爆气法，目的均是充分扩散处理药剂，加快处理反应时间，提高处理效率，同时也存在1、设备占地较大;2、扩散效果和效率还有待提高;3、对处理反应的催化条件上还可有更多提高;4、维护不够灵活方便;5、针对某些化学性质及其稳定的剧毒物的处理此类装置仍然无法奏效。
发明内容
为了克服现有技术不足，本实用新型提出了一种管道式超声波废水处理设备，所述废水处理设备结构简单，功能强大，能采用管道式超声波对各种废水污水等进行超声波催化降解等处理，实用性强，满足用户需求。
本实用的技术方案为：一种管道式超声波废水处理设备，包括废水输送泵、中转池、废水进水主管路、单元式超声波管和出水主管路，所述废水输送泵通过所述中转池和所述废水进水主管路相连接，在所述出水主管路和废水进水主管路上分别设置有前后端连接阀，四个所述单元式超声波管通过多个快装连接件进行串联连接构成一个串联组件，四个所述串联组件在进行并联之后形成四个并联组件，其一端与所述出水主管路的所述前后端连接阀连接，另一端与所述废水进水主管路的所述前后端连接阀连接,所述中转池内设置有一个液位控制开关，可根据液位感应对所述废水输送泵启动保护措施。
本实用的有益效果为：
本实用新型采用管道式超声波为核心，由超声波空化效应聚集在不锈钢管道内部，实现流经管道的废水进行快速高效的超声波处理，经过超声波处理后的液体可获得药剂快速均匀分散，分散更高效快捷，化学反应更快，更可以应用在毒性物质非常稳定环境中：有毒大分子被超声波强力剪切而分割成其它低毒甚至无害物质的综合效果。
