申请日2018.04.13
公开(公告)日2018.11.30
IPC分类号E02B3/10; E02B5/08; C02F9/02
摘要
本实用新型公开了一种应用于河道污水治理中的生物坝，包括挡板，所述挡板的一侧外壁通过螺钉固定有第一固定柱，且第一固定柱的一边外壁通过螺钉固定有第一滑轨，所述第一滑轨的内壁滑动连接有第一滑块，且第一滑块的顶部外壁通过铰链连接有水平设置的收集槽，所述挡板的另一侧外壁通过螺钉固定有第二固定柱，且第二固定柱的一边外壁通过螺钉固定有第二滑轨，所述第二滑轨的内壁滑动连接有第二滑块，且第二滑块的顶部外壁开设有凹槽。本实用新型能够将河水中大部分的杂质进行去除，防止杂质对河水造成污染，自动化程度高，起到良好的河道污水治理效果，方便人们了解河道的水位，发展新能源，节能环保。
权利要求书

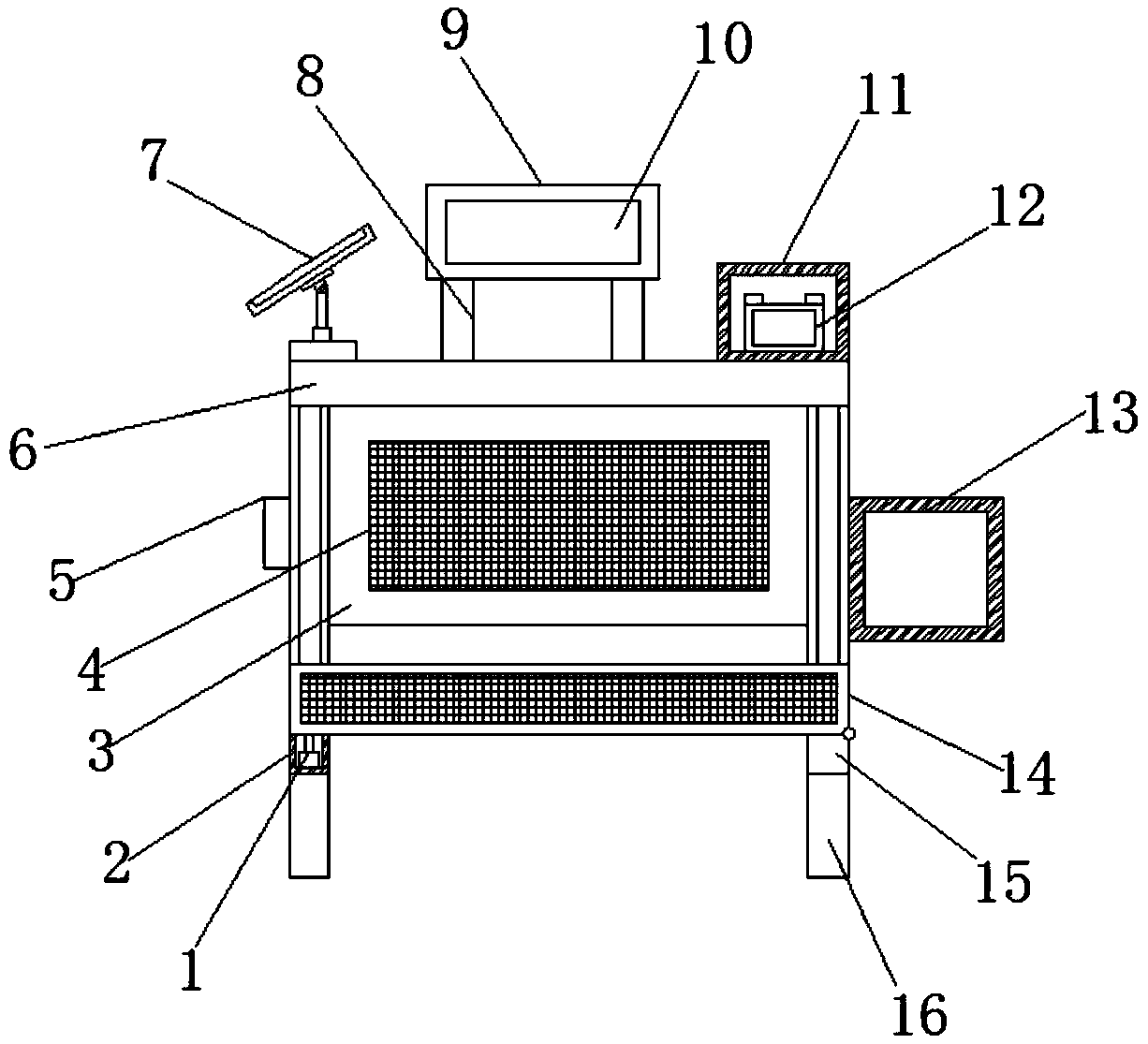

1.一种应用于河道污水治理中的生物坝，包括挡板(3)，其特征在于，所述挡板(3)的一侧外壁通过螺钉固定有第一固定柱(16)，且第一固定柱(16)的一边外壁通过螺钉固定有第一滑轨，所述第一滑轨的内壁滑动连接有第一滑块(15)，且第一滑块(15)的顶部外壁通过铰链连接有水平设置的收集槽(14)，所述挡板(3)的另一侧外壁通过螺钉固定有第二固定柱，且第二固定柱的一边外壁通过螺钉固定有第二滑轨，所述第二滑轨的内壁滑动连接有第二滑块(2)，且第二滑块(2)的顶部外壁开设有凹槽，所述凹槽的内壁通过螺钉固定有液压缸(1)，且液压缸(1)活塞杆的一端与收集槽(14)的底部外壁相连接，所述挡板(3)的一边外壁开设有通水槽，且通水槽的内壁通过螺钉固定有过滤网(4)，所述通水槽靠近过滤网(4)一侧的内壁通过螺钉固定有活性炭吸附层(17)，所述第一固定柱(16)远离挡板(3)的一侧外壁通过螺钉固定有收集箱(13)。
2.根据权利要求1所述的一种应用于河道污水治理中的生物坝，其特征在于，所述挡板(3)的顶部外壁通过螺钉固定有水平设置的顶板(6)，且顶板(6)的顶部外壁通过螺钉固定有支撑架(8)，支撑架(8)的顶部外壁通过螺钉固定有壳体(9)，壳体(9)的内壁通过螺钉固定有处理器(18)。
3.根据权利要求2所述的一种应用于河道污水治理中的生物坝，其特征在于，所述顶板(6)顶部外壁的一侧通过螺钉固定有太阳能电池板(7)，且顶板(6)顶部外壁的另一侧通过螺钉固定有电源箱(11)，电源箱(11)的底部内壁通过螺钉固定有蓄电池(12)。
4.根据权利要求2所述的一种应用于河道污水治理中的生物坝，其特征在于，所述壳体(9)的一边外壁开设有安装槽，且安装槽的内壁通过螺钉固定有显示屏(10)。
5.根据权利要求2所述的一种应用于河道污水治理中的生物坝，其特征在于，所述壳体(9)的一侧外壁开设有散热孔，且散热孔的内壁粘接有防尘网。
6.根据权利要求1所述的一种应用于河道污水治理中的生物坝，其特征在于，所述第二固定柱的外壁通过螺钉固定有液位传感器(5)，且液位传感器(5)的信号输出端通过信号线与处理器(18)的信号输入端相连接。
7.根据权利要求1所述的一种应用于河道污水治理中的生物坝，其特征在于，所述第一滑轨和第二滑轨均为电动滑轨，且第一滑轨、第二滑轨、液压缸(1)和显示屏(10)均通过导线连接有开关，开关与处理器(18)相连接。
说明书
一种应用于河道污水治理中的生物坝
技术领域
本实用新型涉及生物坝技术领域，尤其涉及一种应用于河道污水治理中的生物坝。
背景技术
目前，随着城市污水排放总量的不断增加，而污水的处理率未能同步增长，河流受到了非常严重的污染，河道与人类的生活密切相关，河道污染也是最为严重，河道地表水体接纳污染的负荷越来越大，大多数河道淤积严重，水流不畅，纳污容量越来越小，河道水体水质普遍处于国家地表水质标准等级以下，一些受到有机物严重污染的河道往往生物量低，氧亏值大，河道自净能力差，频频出现黑臭现象，随着工业的快速发展，工业废水的产生也在逐年增加，大部分工业废水中含有生物难降解有机物，难降解有机物排入到内河道中对环境造成严重破坏，从而进一步危害人类的健康。
在河道内常常会设置有河坝，现有的河坝设计结构简单，功能单一，不具有河道污水治理功能，显然已经无法满足人们的使用需求。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种应用于河道污水治理中的生物坝。
为了实现上述目的，本实用新型采用了如下技术方案：
一种应用于河道污水治理中的生物坝，包括挡板，所述挡板的一侧外壁通过螺钉固定有第一固定柱，且第一固定柱的一边外壁通过螺钉固定有第一滑轨，所述第一滑轨的内壁滑动连接有第一滑块，且第一滑块的顶部外壁通过铰链连接有水平设置的收集槽，所述挡板的另一侧外壁通过螺钉固定有第二固定柱，且第二固定柱的一边外壁通过螺钉固定有第二滑轨，所述第二滑轨的内壁滑动连接有第二滑块，且第二滑块的顶部外壁开设有凹槽，所述凹槽的内壁通过螺钉固定有液压缸，且液压缸活塞杆的一端与收集槽的底部外壁相连接，所述挡板的一边外壁开设有通水槽，且通水槽的内壁通过螺钉固定有过滤网，所述通水槽靠近过滤网一侧的内壁通过螺钉固定有活性炭吸附层，所述第一固定柱远离挡板的一侧外壁通过螺钉固定有收集箱。
优选的，所述挡板的顶部外壁通过螺钉固定有水平设置的顶板，且顶板的顶部外壁通过螺钉固定有支撑架，支撑架的顶部外壁通过螺钉固定有壳体，壳体的内壁通过螺钉固定有处理器。
优选的，所述顶板顶部外壁的一侧通过螺钉固定有太阳能电池板，且顶板顶部外壁的另一侧通过螺钉固定有电源箱，电源箱的底部内壁通过螺钉固定有蓄电池。
优选的，所述壳体的一边外壁开设有安装槽，且安装槽的内壁通过螺钉固定有显示屏。
优选的，所述壳体的一侧外壁开设有散热孔，且散热孔的内壁粘接有防尘网。
优选的，所述第二固定柱的外壁通过螺钉固定有液位传感器，且液位传感器的信号输出端通过信号线与处理器的信号输入端相连接。
优选的，所述第一滑轨和第二滑轨均为电动滑轨，且第一滑轨、第二滑轨、液压缸和显示屏均通过导线连接有开关，开关与处理器相连接。
本实用新型的有益效果为：
1.通过设置有收集槽、收集箱和活性炭吸附层，收集槽可以将过滤网过滤后河道内较大的杂质与河水进行分离，然后集中倒入至收集箱内进行收集，活性炭吸附层可以将河水内小的杂质进行吸附，能够将河水中大部分的杂质进行去除，防止杂质对河水造成污染，自动化程度高，起到良好的河道污水治理效果。
2.通过设置有液位传感器和太阳能电池板，液位传感器可以检测河水的水位大小，并将水位的数值通过显示屏进行显示，方便人们了解河道的水位，太阳能电池板能够进行太阳能发电，并将发出的电量通过蓄电池进行存储，发展新能源，节能环保，符合可持续发展的生活理念。
