申请日2018.05.22
公开(公告)日2018.09.28
IPC分类号C02F9/04
摘要
本发明公开了一种城镇生活污水处理再利用装置，包括底座，所述底座的上端对称固定连接有壳体和收集箱，所述壳体中设有开口向上的处理腔，所述壳体中设有置物槽，且置物槽中安装有驱动电机，所述驱动电机的输出端连接有转轴，所述转轴远离驱动电机的一端贯穿处理腔的下侧内壁并延伸至处理腔中，所述转轴的侧壁固定连接有多个环绕设置的搅拌杆，所述壳体的一侧侧壁还设有与处理腔配合设置的加料口，且加料口靠近壳体上端设置，所述处理腔的开口处设有筛板，且筛板通过限位装置与壳体连接，所述筛板中设有开口向上的筛槽。本发明通过对生活用水进行处理再利用，方便更好地节约用水，实现生活污水的循环使用，符合现代生活中的环保要求。
翻译权利要求书

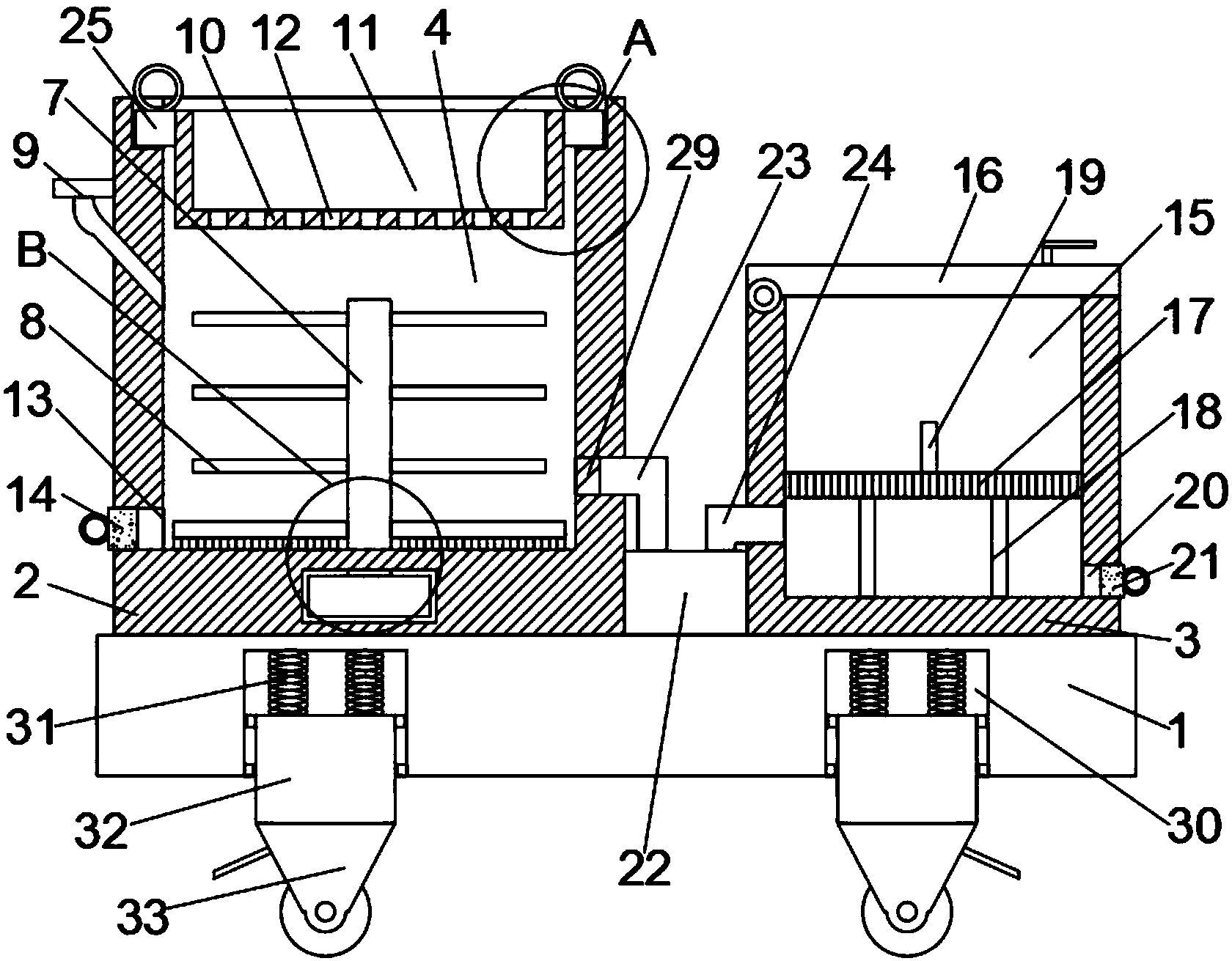

1.一种城镇生活污水处理再利用装置，包括底座(1)，其特征在于，所述底座(1)的上端对称固定连接有壳体(2)和收集箱(3)，所述壳体(2)中设有开口向上的处理腔(4)，所述壳体(2)中设有置物槽(5)，且置物槽(5)中安装有驱动电机(6)，所述驱动电机(6)的输出端连接有转轴(7)，所述转轴(7)远离驱动电机(6)的一端贯穿处理腔(4)的下侧内壁并延伸至处理腔(4)中，所述转轴(7)的侧壁固定连接有多个环绕设置的搅拌杆(8)，所述壳体(2)的一侧侧壁还设有与处理腔(4)配合设置的加料口(9)，且加料口(9)靠近壳体(2)上端设置，所述处理腔(4)的开口处设有筛板(10)，且筛板(10)通过限位装置与壳体(2)连接，所述筛板(10)中设有开口向上的筛槽(11)，所述筛板(10)的下侧侧壁设有多个与筛槽(11)连通的筛孔(12)，所述壳体(2)的一侧侧壁还设有第一排污口(13)，且第一排污口(13)靠近处理腔(4)的下侧内壁设置，所述第一排污口(13)中设有与其匹配的第一密封塞(14)，所述收集箱(3)中设有开口向上的收集槽(15)，且收集槽(15)的开口处转动连接有盖板(16)，所述收集槽(15)中设有与其配合设置的过滤板(17)，且过滤板(17)的下端固定连接有支撑杆(18)，所述支撑杆(18)的下端与收集槽(15)的下侧内壁相抵设置，所述过滤板(17)的上端还固定连接有竖直设置的固定杆(19)，所述收集箱(3)的一侧侧壁还设有与收集槽(15)连通的第二排污口(20)，且第二排污口(20)靠近收集槽(15)的下侧侧壁设置，所述第二排污口(20)中设有与其匹配的第二密封塞(21)，所述底座(1)的上端还设有水泵(22)，且水泵(22)通过吸水管道(23)与处理腔(4)连通，所述水泵(22)还通过输水管道(24)与收集槽(15)连通。
2.根据权利要求1所述的一种城镇生活污水处理再利用装置，其特征在于，所述限位装置包括限位滑块(25)，所述限位滑块(25)与筛板(10)的侧壁固定连接，且壳体(2)的上侧侧壁设有与限位滑块(25)匹配的限位滑槽(26)。
3.根据权利要求1所述的一种城镇生活污水处理再利用装置，其特征在于，所述转轴(7)的侧壁还固定连接有横向设置的连接杆(27)，且连接杆(27)的下端设有毛刷(28)，所述毛刷(28)与处理腔(4)的下侧内壁相抵设置。
4.根据权利要求1所述的一种城镇生活污水处理再利用装置，其特征在于，所述所述吸水管道(23)与处理腔(4)的连接处设有过滤网(29)。
5.根据权利要求1所述的一种城镇生活污水处理再利用装置，其特征在于，所述底座(1)中设有开口向下的凹槽(30)，且凹槽(30)的上侧内壁通过弹簧(31)连接有垫脚(32)。
6.根据权利要求1所述的一种城镇生活污水处理再利用装置，其特征在于，所述垫脚(32)的下端连接有锁止万向轮(33)。
7.根据权利要求1所述的一种城镇生活污水处理再利用装置，其特征在于，所述转轴(7)贯穿壳体(2)的连接处内壁处设有密封垫。
8.根据权利要求5所述的一种城镇生活污水处理再利用装置，其特征在于，所述凹槽(30)的两侧内壁对称固定连接有限位块，且限位块靠近凹槽(30)的开口处设置，所述垫脚(32)的侧壁设有与限位块匹配的挡块。
9.根据权利要求1所述的一种城镇生活污水处理再利用装置，其特征在于，所述第一密封塞(14)和第二密封塞(21)的侧壁均固定连接有拉环。
说明书
一种城镇生活污水处理再利用装置
技术领域
本发明涉及污水处理技术领域，尤其涉及一种城镇生活污水处理再利用装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。城镇每天的用水量很大，这些水在使用后直接排至下水道中，严重浪费了水资源，不符合现代生活中的环保要求;为此，我们提出一种城镇生活污水处理再利用装置来解决这些问题。
发明内容
本发明的目的是为了解决现有技术中存在的城镇每天的用水量很大，这些水在使用后直接排至下水道中，严重浪费了水资源，不符合现代生活中的环保要求等问题，而提出的一种城镇生活污水处理再利用装置。
为了实现上述目的，本发明采用了如下技术方案：
一种城镇生活污水处理再利用装置，包括底座，所述底座的上端对称固定连接有壳体和收集箱，所述壳体中设有开口向上的处理腔，所述壳体中设有置物槽，且置物槽中安装有驱动电机，所述驱动电机的输出端连接有转轴，所述转轴远离驱动电机的一端贯穿处理腔的下侧内壁并延伸至处理腔中，所述转轴的侧壁固定连接有多个环绕设置的搅拌杆，所述壳体的一侧侧壁还设有与处理腔配合设置的加料口，且加料口靠近壳体上端设置，所述处理腔的开口处设有筛板，且筛板通过限位装置与壳体连接，所述筛板中设有开口向上的筛槽，所述筛板的下侧侧壁设有多个与筛槽连通的筛孔，所述壳体的一侧侧壁还设有第一排污口，且第一排污口靠近处理腔的下侧内壁设置，所述第一排污口中设有与其匹配的第一密封塞，所述收集箱中设有开口向上的收集槽，且收集槽的开口处转动连接有盖板，所述收集槽中设有与其配合设置的过滤板，且过滤板的下端固定连接有支撑杆，所述支撑杆的下端与收集槽的下侧内壁相抵设置，所述过滤板的上端还固定连接有竖直设置的固定杆，所述收集箱的一侧侧壁还设有与收集槽连通的第二排污口，且第二排污口靠近收集槽的下侧侧壁设置，所述第二排污口中设有与其匹配的第二密封塞，所述底座的上端还设有水泵，且水泵通过吸水管道与处理腔连通，所述水泵还通过输水管道与收集槽连通。
优选的，所述限位装置包括限位滑块，所述限位滑块与筛板的侧壁固定连接，且壳体的上侧侧壁设有与限位滑块匹配的限位滑槽。
优选的，所述转轴的侧壁还固定连接有横向设置的连接杆，且连接杆的下端设有毛刷，所述毛刷与处理腔的下侧内壁相抵设置。
优选的，所述所述吸水管道与处理腔的连接处设有过滤网。
优选的，所述底座中设有开口向下的凹槽，且凹槽的上侧内壁通过弹簧连接有垫脚。
优选的，所述垫脚的下端连接有锁止万向轮。
优选的，所述转轴贯穿壳体的连接处内壁处设有密封垫。
优选的，所述凹槽的两侧内壁对称固定连接有限位块，且限位块靠近凹槽的开口处设置，所述垫脚的侧壁设有与限位块匹配的挡块。
优选的，所述第一密封塞和第二密封塞的侧壁均固定连接有拉环。
本发明通过对生活用水进行处理再利用，方便更好地节约用水，通过对生活污水进行处理过滤，实现生活污水的循环使用，符合现代生活中的环保要求，装置在运行时，会产生震动，通过弹簧的大幅度削弱后传递至地面，有效减小了由于装置运行产生冲击力与地面发生撞击而形成的噪音污染，通过设置锁止万向轮，便于移动装置和对装置进行制动。
