申请日2018.05.22
公开(公告)日2018.08.31
IPC分类号C02F9/02; C02F101/20
摘要
本发明公开了一种化工污水处理管道，包括管道本体，管道本体一端设有螺纹连接左法兰，另一端螺纹连接右法兰，管道本体内腔设有杂质过滤网，且杂质过滤网设置在左法兰内侧，杂质过滤网右侧设置多根碳棒，多根碳棒上下交错设置，且多根碳棒均倾斜设置，碳棒右侧设置重金属离子过滤组件，右法兰内侧还设置活性炭过滤网，本发明结构设计新颖，制作成本低，能够实现对化工污水的过滤、除味、去除重金属离子，提高了化工污水的处理效果。
翻译权利要求书

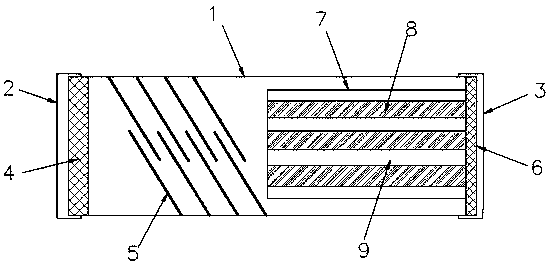

1.一种化工污水处理管道，包括管道本体(1)，其特征在于：所述管道本体(1)一端设有螺纹连接左法兰(2)，另一端螺纹连接右法兰(3)，所述管道本体(1)内腔设有杂质过滤网(4)，且所述杂质过滤网(4)设置在左法兰(2)内侧，所述杂质过滤网(4)右侧设置多根碳棒(5)，多根碳棒(5)上下交错设置，且多根碳棒(5)均倾斜设置，所述碳棒(5)右侧设置重金属离子过滤组件，所述右法兰(3)内侧还设置活性炭过滤网(6)。
2.根据权利要求1所述的一种化工污水处理管道，其特征在于：所述重金属离子过滤组件包括外壳(7)和过滤柱(8)，所述外壳(7)内设置5-8根纵向圆柱形过滤柱(8);所述过滤柱(8)内及过滤柱(8)与外壳(7)间的缝隙内填充蘑菇棒(9)，所述外壳(7)侧壁表面分布有筛状漏水圆孔;所述外壳(7)的一端设有凸沿(10)，所述凸沿10呈环状结构，所述外壳(7)的直径小于管道本体(1)直径，所述凸沿(10)的直径与管道本体(1)直径一致。
3.根据权利要求1所述的一种化工污水处理管道，其特征在于：所述碳棒(5)倾斜角度为45-60°。
4.根据权利要求1所述的一种化工污水处理管道，其特征在于:所述左法兰(2)和右法兰(3)内侧一圈均设置密封圈。
说明书
一种化工污水处理管道
技术领域
本发明涉及污水处理技术领域，具体为一种化工污水处理管道。
背景技术
污水管道指汇集和排放污水、废水和雨水的管渠及其附属设施所组成的系统。包括干管、支管以及通往处理厂的管道。
目前的化工污水处理管道不具备过滤功能，有待进一步改进。
发明内容
本发明的目的在于提供一种化工污水处理管道，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种化工污水处理管道，包括管道本体，所述管道本体一端设有螺纹连接左法兰，另一端螺纹连接右法兰，所述管道本体内腔设有杂质过滤网，且所述杂质过滤网设置在左法兰内侧，所述杂质过滤网右侧设置多根碳棒，多根碳棒上下交错设置，且多根碳棒均倾斜设置，所述碳棒右侧设置重金属离子过滤组件，所述右法兰内侧还设置活性炭过滤网。
优选的，所述重金属离子过滤组件包括外壳和过滤柱，所述外壳内设置5-8根纵向圆柱形过滤柱;所述过滤柱内及过滤柱与外壳间的缝隙内填充蘑菇棒，所述外壳侧壁表面分布有筛状漏水圆孔;所述外壳的一端设有凸沿，所述凸沿呈环状结构，所述外壳的直径小于管道本体直径，所述凸沿的直径与管道本体直径一致。
优选的，所述碳棒倾斜角度为45-60°。
优选的，所述左法兰和右法兰内侧一圈均设置密封圈。
与现有技术相比，本发明的有益效果是：
(1)本发明结构设计新颖，制作成本低，能够实现对化工污水的过滤、除味、去除重金属离子，提高了化工污水的处理效果。
(2)本发明采用的重金属离子过滤组件能快速有效吸附污染水体里的重金属，过滤效果好。
(3)本发明采用倾斜设置上下交错的碳棒，能够提高异味清除效率。
