申请日2018.05.22
公开(公告)日2018.09.28
IPC分类号C02F1/00; C02F1/52
摘要
本发明提供了一种齿轮齿条半啮合进料式的污水处理用设备，包括壳体，壳体底部固定连接有若干个支撑腿，壳体底部呈圆锥状，所述壳体顶部布置有加药装置，所述加药装置包括第一套筒，第一套筒与壳体上部固定连接，且第一套筒底端与壳体内部相连通，所述第一套筒顶端固定连接有加料斗，第一套筒中间设置有移动隔板，移动隔板右侧连接有齿轮齿条半啮合装置，所述齿轮齿条半啮合装置包括水平柱，水平柱左端与第一套筒右侧壁固定连接，且水平柱上开设有开口朝左设置的凹槽。本发明具有以下有益效果是：与不完全齿轮相啮合的齿条向右侧移动，从而带动移动隔板向右侧移动，继而使第一套筒被打开一段距离，实现了絮凝剂的释放。
翻译权利要求书
1.一种齿轮齿条半啮合进料式的污水处理用设备，包括壳体，壳体底部固定连接有若干个支撑腿，壳体底部呈圆锥状，其特征在于，所述壳体顶部布置有加药装置，所述加药装置包括第一套筒，第一套筒与壳体上部固定连接，且第一套筒底端与壳体内部相连通，所述第一套筒顶端固定连接有加料斗，第一套筒中间设置有移动隔板，移动隔板右侧连接有齿轮齿条半啮合装置，所述齿轮齿条半啮合装置包括水平柱，水平柱左端与第一套筒右侧壁固定连接，且水平柱上开设有开口朝左设置的凹槽，移动隔板右部位于凹槽内，且移动隔板的右端固定连接有齿条，齿条与水平柱右部之间通过弹簧相连接，齿条上方的水平柱上开设有通槽，通槽前后侧壁上转动连接有第一转轴，第一转轴后端与第一电机输出轴固定连接，所述第一转轴上固定连接有不完全齿轮，不完全齿轮与齿条相啮合;所述壳体内部设有第二套筒，第二套筒底端与壳体内底部固定连接，第二套筒与壳体内底部的接触处开设有若干个通孔，第二套筒外部与壳体内侧壁之间固定连接有滤网，第二套筒内设有第二转轴，第二转轴上布置有螺旋绞龙，第二转轴顶端与位于壳体上侧中间处的第二电机输出轴固定连接;所述第二转轴上部对称固定连接有两个水平杆，水平杆的另一端固定连接有竖直杆，两个竖直杆下端共同固定连接有扰流板，扰流板上侧面上均匀固定连接有若干第一扰流凸起。
2.根据权利要求1所述的一种齿轮齿条半啮合进料式的污水处理用设备，其特征在于，所述壳体上部开设有进水口。
3.根据权利要求1或2所述的一种齿轮齿条半啮合进料式的污水处理用设备，其特征在于，所述壳体底部设置有排水口，排水口处设置有阀门。
4.根据权利要求1所述的一种齿轮齿条半啮合进料式的污水处理用设备，其特征在于，所述凹槽内侧壁上对称开设有两个导向槽，导向槽内设置有导向杆，导向杆另一端与移动隔板侧壁固定连接。
5.根据权利要求1所述的一种齿轮齿条半啮合进料式的污水处理用设备，其特征在于，所述螺旋绞龙上布置有第二扰流凸起。
6.根据权利要求5所述的一种齿轮齿条半啮合进料式的污水处理用设备，其特征在于，所述第一扰流凸起和第二扰流凸起均呈三棱锥状。
7.根据权利要求1所述的一种齿轮齿条半啮合进料式的污水处理用设备，其特征在于，所述扰流板呈开口朝上设置的漏斗状。
说明书
一种齿轮齿条半啮合进料式的污水处理用设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种齿轮齿条半啮合进料式的污水处理用设备。
背景技术
污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在现有技术中，常常利用絮凝技术来处理污水。使水或液体中悬浮微粒集聚变大，或形成絮团，从而加快粒子的聚沉，达到固-液分离的目的，这一现象或操作称作絮凝。通常絮凝的实施靠添加适当的絮凝剂，其作用是吸附微粒，在微粒间“架桥”，从而促进集聚。胶乳工业中，絮凝是胶乳凝固的第一阶段，是一种不可逆的聚集。絮凝剂通常为铵盐一类电解质或有吸附作用的胶质化学品。
常见的絮凝剂一般都是粉末状或颗粒状的，直接投放至污水中造成难以溶解现象的发生，降低了絮凝效果，同时，絮凝剂的投放为一次性的，导致絮凝剂堆积在一起更加难以溶解，从而使絮凝效果更差。
发明内容
本发明目的在于提供一种齿轮齿条半啮合进料式的污水处理用设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供了一种齿轮齿条半啮合进料式的污水处理用设备，包括壳体，壳体底部固定连接有若干个支撑腿，壳体底部呈圆锥状，所述壳体顶部布置有加药装置，所述加药装置包括第一套筒，第一套筒与壳体上部固定连接，且第一套筒底端与壳体内部相连通，所述第一套筒顶端固定连接有加料斗，第一套筒中间设置有移动隔板，移动隔板右侧连接有齿轮齿条半啮合装置，所述齿轮齿条半啮合装置包括水平柱，水平柱左端与第一套筒右侧壁固定连接，且水平柱上开设有开口朝左设置的凹槽，移动隔板右部位于凹槽内，且移动隔板的右端固定连接有齿条，齿条与水平柱右部之间通过弹簧相连接，齿条上方的水平柱上开设有通槽，通槽前后侧壁上转动连接有第一转轴，第一转轴后端与第一电机输出轴固定连接，所述第一转轴上固定连接有不完全齿轮，不完全齿轮与齿条相啮合;所述壳体内部设有第二套筒，第二套筒底端与壳体内底部固定连接，第二套筒与壳体内底部的接触处开设有若干个通孔，第二套筒外部与壳体内侧壁之间固定连接有滤网，第二套筒内设有第二转轴，第二转轴上布置有螺旋绞龙，第二转轴顶端与位于壳体上侧中间处的第二电机输出轴固定连接;所述第二转轴上部对称固定连接有两个水平杆，水平杆的另一端固定连接有竖直杆，两个竖直杆下端共同固定连接有扰流板，扰流板上侧面上均匀固定连接有若干第一扰流凸起。
作为本发明的进一步效果是：所述壳体上部开设有进水口。
作为本发明的再进一步效果是：所述壳体底部设置有排水口，排水口处设置有阀门。
作为本发明的再进一步效果是：所述凹槽内侧壁上对称开设有两个导向槽，导向槽内设置有导向杆，导向杆另一端与移动隔板侧壁固定连接。
作为本发明的再进一步效果是：所述螺旋绞龙上布置有第二扰流凸起。
作为本发明的再进一步效果是：所述第一扰流凸起和第二扰流凸起均呈三棱锥状。
作为本发明的再进一步效果是：所述扰流板呈开口朝上设置的漏斗状。
本发明具有以下有益效果是：
第一、与不完全齿轮相啮合的齿条向右侧移动，从而带动移动隔板向右侧移动，继而使第一套筒被打开一段距离，实现了絮凝剂的释放;
第二、螺旋绞龙将壳体内底部的污水提升上去，污水得到絮凝后，滤网对其进行进一步的过滤作用，如此反复可实现良好的过滤效果;
第三、絮凝剂落到扰流板上，被提升后的污水也落到扰流板上，扰流板上的第一扰流凸起对其进行混合作用，进一步提高了絮凝效果。

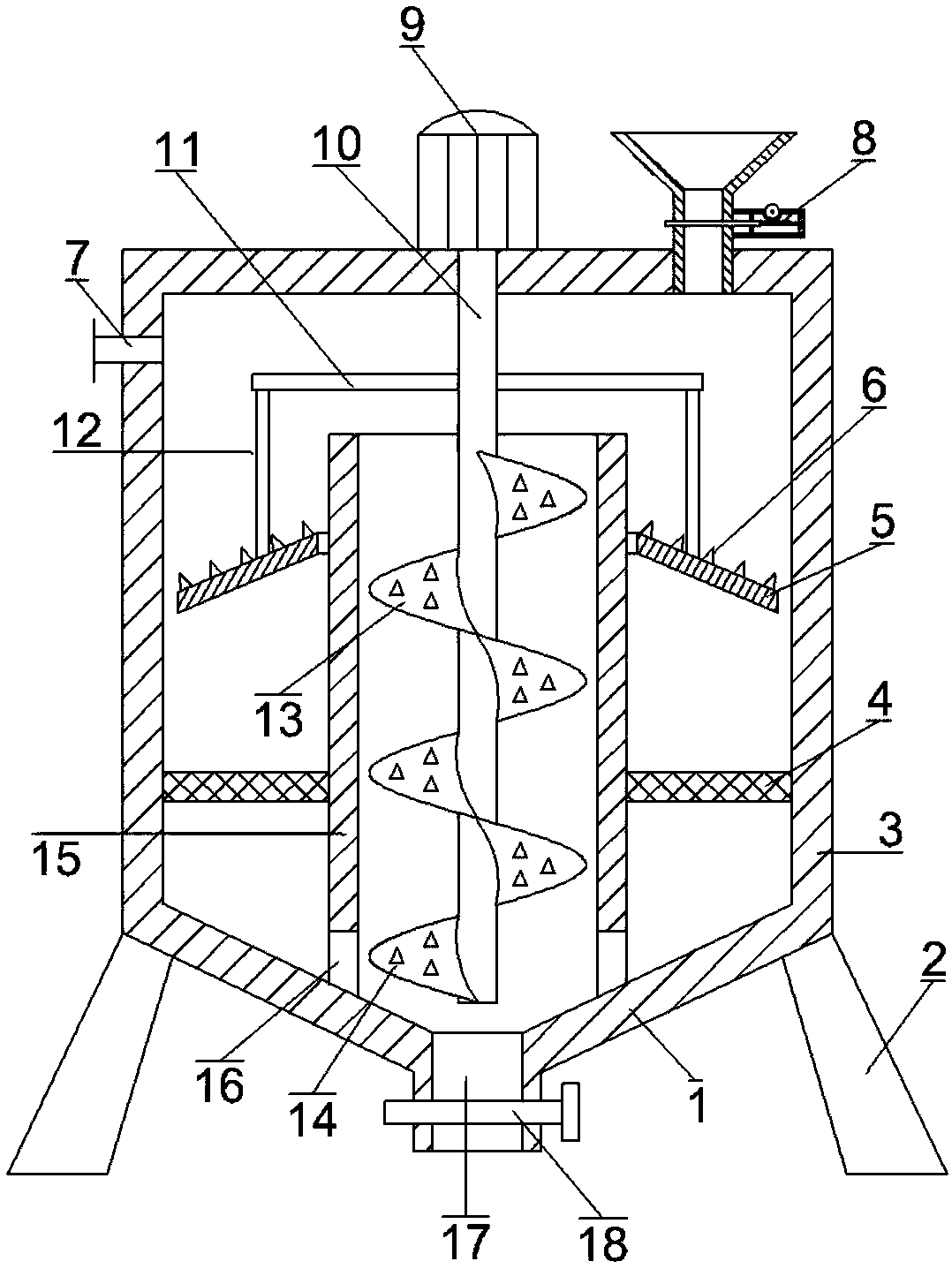

除了上面所描述的目的、特征和优点之外，本发明还有其它的目的、特征和优点。下面将参照图，对本发明作进一步详细的说明。
