申请日2018.04.16
公开(公告)日2018.12.07
IPC分类号C02F1/00; B01F7/00
摘要
新型污水处理搅拌杆装置，包括转动柱、搅拌头、固定螺杆、驱动电机，所述转动柱内部具有一号凸环槽，转动柱内部具有二号凸环槽，转动柱内部具有定位柱槽，定位柱槽内部均匀分布内齿，定位柱槽内部具有连接圆柱槽，转动柱外部对称分布连接凸台，转动柱内部具有连接内孔，所述搅拌头顶部具有一号凸环，搅拌头顶部具有二号凸环，一号凸环与二号凸环配合形成密封胶垫的装配槽，密封胶垫置入装配槽中，搅拌头顶部具有定位柱，定位柱外部均匀分布齿槽，定位柱顶部具有圆柱，圆柱内部具有圆柱内孔，连接内孔与圆柱内孔配合，固定螺杆置入连接内孔与圆柱内孔内，固定螺杆两端与固定螺母把紧，转动柱与搅拌头连接。
权利要求书
1.一种新型污水处理搅拌杆装置，其特征是:包括转动柱、搅拌头、固定螺杆、驱动电机，所述转动柱内部具有一号凸环槽，转动柱内部具有二号凸环槽，转动柱内部具有定位柱槽，定位柱槽内部均匀分布内齿，定位柱槽内部具有连接圆柱槽，转动柱外部对称分布连接凸台，转动柱内部具有连接内孔，所述搅拌头顶部具有一号凸环，搅拌头顶部具有二号凸环，一号凸环与二号凸环配合形成密封胶垫的装配槽，密封胶垫置入装配槽中，搅拌头顶部具有定位柱，定位柱外部均匀分布齿槽，定位柱顶部具有圆柱，圆柱内部具有圆柱内孔，连接内孔与圆柱内孔配合，固定螺杆置入连接内孔与圆柱内孔内，固定螺杆两端与固定螺母把紧，转动柱与搅拌头连接。
2.根据权利要求1所述的新型污水处理搅拌杆装置，其特征是: 所述转动柱顶部具有驱动电机，驱动电机外部对称分布把手，所述搅拌头底部均匀分布搅拌支柱，搅拌支柱置入污水池内。
说明书
新型污水处理搅拌杆装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种新型污水处理搅拌杆装置。
背景技术
在污水处理过程中，常需要对污水进行搅拌以使其内未沉淀的杂质均匀分散便于后续处理吸附，此时常使用到搅拌器，搅拌器底部具有搅拌杆，搅拌杆底部与污水接触的搅动爪有多种样式以适应不同水质，现有的搅拌器多为一体式设计，搅动爪部位不易更换。
实用新型内容
本实用新型针对现有技术存在的上述不足，提供一种易于更换，受力均匀的新型污水处理搅拌杆装置。
本实用新型的目的是通过以下技术方案来实现：

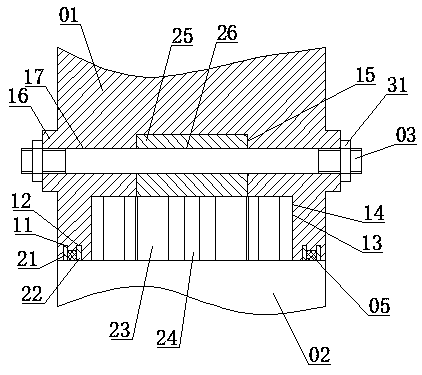

一种新型污水处理搅拌杆装置，包括转动柱、搅拌头、固定螺杆、驱动电机，所述转动柱内部具有一号凸环槽，转动柱内部具有二号凸环槽，转动柱内部具有定位柱槽，定位柱槽内部均匀分布内齿，定位柱槽内部具有连接圆柱槽，转动柱外部对称分布连接凸台，转动柱内部具有连接内孔，所述搅拌头顶部具有一号凸环，搅拌头顶部具有二号凸环，一号凸环与二号凸环配合形成密封胶垫的装配槽，密封胶垫置入装配槽中，搅拌头顶部具有定位柱，定位柱外部均匀分布齿槽，定位柱顶部具有圆柱，圆柱内部具有圆柱内孔，连接内孔与圆柱内孔配合，固定螺杆置入连接内孔与圆柱内孔内，固定螺杆两端与固定螺母把紧，转动柱与搅拌头连接。
所述转动柱顶部具有驱动电机，驱动电机外部对称分布把手，所述搅拌头底部均匀分布搅拌支柱，搅拌支柱置入污水池内。
有益效果：
圆柱置入连接圆柱槽内，起到连接作用的同时，延长了受力段的长度，使承载更为均匀，一号凸环置入一号凸环槽内，二号凸环置入二号凸环槽内，一号凸环与二号凸环配合形成了密封胶垫的装配槽，密封胶垫置入期中后，一号凸环槽、二号凸环槽、一号凸环、二号凸环互相配合形成迷宫密封，使污水不易渗入连接处造成锈蚀，定位柱置入定位柱槽内，齿槽与内齿配合，起到连接作用的同时，其接触面为齿型，延长了接触面的长度，可以均匀承受工作时转动带来的载荷，使受力均匀连接稳固，需要更换搅拌头时，只需要将固定螺杆与固定螺母松开即可，易于更换。
