申请日2018.03.15
公开(公告)日2018.12.18
IPC分类号C02F9/08
摘要
本实用新型公开了一种用于污水处理厂排水装置，包括排水管，所述排水管的左侧固定连接有进污管，所述排水管的内腔固定连接有缓冲板，所述排水管的内腔固定连接有除臭室，所述排水管的表面卡接有除臭箱，所述除臭箱的表面固定连接有滑槽，所述滑槽的内壁固定连接有挡板。该一种用于污水处理厂排水装置，通过设置的除臭箱，当排水管内存在污水时，除臭箱内腔的活性炭包吸附污水中的异味，通过设置的固定丝杆，使除臭箱在活性炭包使用一定时间后可以更换活性炭包，通过设置的正反转电机，使旋转齿轮可以转动，从而使固定丝杆可以上下移动，通过设置的旋转齿盘，使固定丝杆可以上下移动，从而方便更换活性炭包。
权利要求书

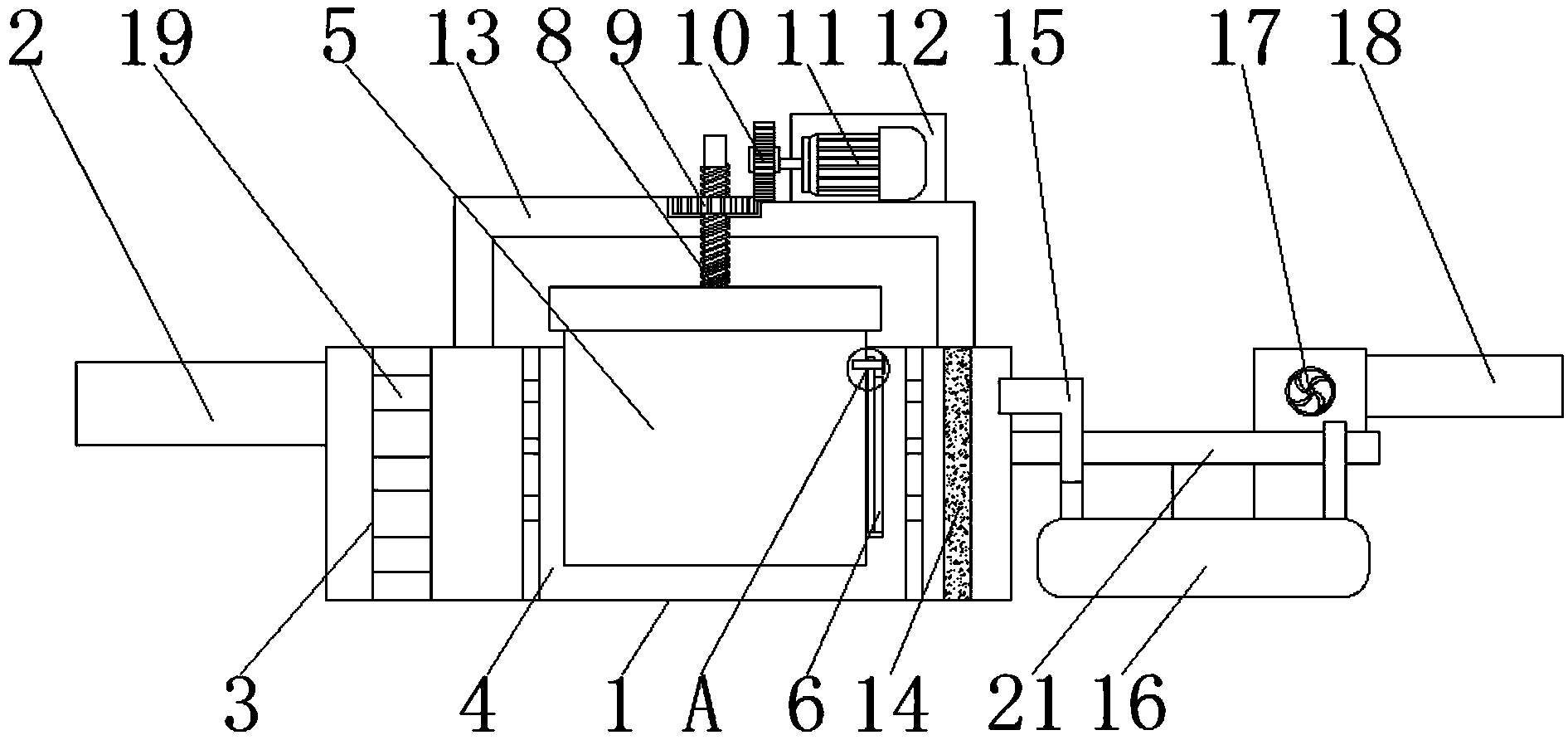

1.一种用于污水处理厂排水装置，包括排水管(1)，其特征在于：所述排水管(1)的左侧固定连接有进污管(2)，所述排水管(1)的内腔固定连接有缓冲板(3)，所述排水管(1)的内腔固定连接有除臭室(4)，所述排水管(1)的表面卡接有除臭箱(5)，所述除臭箱(5)的表面固定连接有滑槽(6)，所述滑槽(6)的内壁固定连接有挡板(7)，所述除臭箱(5)的顶部固定连接有固定丝杆(8)，所述固定丝杆(8)啮合有旋转齿盘(9)，所述旋转齿盘(9)啮合有旋转齿轮(10)，所述旋转齿轮(10)的内圈与正反转电机(11)的输出轴固定连接，所述正反转电机(11)的底部固定连接有防腐电机盒(12)，所述防腐电机盒(12)顶部固定连接有支撑架(13)，所述排水管(1)的内腔固定连接有反渗透膜(14)，所述排水管(1)的右侧固定连接有导水管(15)，所述导水管(15)远离支撑架(13)的一端固定连接有紫外线灭菌器(16)输入端，所述紫外线灭菌器(16)的输出端通过导水管(15)与水泵(17)的输入端固定连接，所述水泵(17)的输出端固定连接有排污管(18)。
2.根据权利要求1所述的一种用于污水处理厂排水装置，其特征在于：所述缓冲板(3)的表面开设有通水孔(19)，且通水孔(19)与排水管(1)的内腔相连通，所述缓冲板(3)的材质为防腐蚀不锈钢，形状为圆形。
3.根据权利要求1所述的一种用于污水处理厂排水装置，其特征在于：所述除臭室(4)的表面开设有通水小孔，且通水小孔与排水管(1)的内腔相连通，除臭室(4)的表面与除臭箱(5)的表面活动连接。
4.根据权利要求1所述的一种用于污水处理厂排水装置，其特征在于：所述挡板(7)通过插销(20)与除臭箱(5)表面插接，所述除臭箱(5)的表面开设有通水小孔,且除臭箱(5)的内腔放置活性炭包。
5.根据权利要求1所述的一种用于污水 处理厂排水装置，其特征在于：所述支撑架(13)的顶部与排水管(1)的表面固定连接，所述支撑架(13)的表面与旋转齿盘(9)卡接，且支撑架(13)开设有与旋转齿盘(9)相适配的凹槽，所述旋转齿盘(9)与旋转齿轮(10)均为锥齿轮。
6.根据权利要求1所述的一种用于污水处理厂排水装置，其特征在于：所述水泵(17)的底部通过支撑板(21)固定连接有排水管(1)的右侧，且支撑板(21)底部与紫外线灭菌器(16)的表面固定连接。
说明书
一种用于污水处理厂排水装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种用于污水处理厂排水装置。
背景技术
地表水污染显而易见，地下水的污染却是触目惊心，中国13亿人口中，有70%饮用地下水，660多个城市中有400多个城市以地下水为饮用水源。但是据介绍，全国90%的城市地下水已受到污染，而污水处理厂在处理污水时，简单处理后的污水直接通过排水管排出，污水中异味与在污水处理的过程中产生的病菌在未处理直接排出影响环境。
实用新型内容
本实用新型的目的在于提供一种用于污水处理厂排水装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于污水处理厂排水装置，包括排水管，所述排水管的左侧固定连接有进污管，所述排水管的内腔固定连接有缓冲板，所述排水管的内腔固定连接有除臭室，所述排水管的表面卡接有除臭箱，所述除臭箱的表面固定连接有滑槽，所述滑槽的内壁固定连接有挡板，所述除臭箱的顶部固定连接有固定丝杆，所述固定丝杆啮合有旋转齿盘，所述旋转齿盘啮合有旋转齿轮，所述旋转齿轮的内圈与正反转电机的输出轴固定连接，所述正反转电机的底部固定连接有防腐电机盒，所述防腐电机盒顶部固定连接有支撑架，所述排水管的内腔固定连接有反渗透膜，所述排水管的右侧固定连接有导水管，所述导水管远离支撑架的一端固定连接有紫外线灭菌器输入端，所述紫外线灭菌器的输出端通过导水管与水泵的输入端固定连接，所述水泵的输出端固定连接有排污管。
优选的，所述缓冲板的表面开设有通水孔，且通水孔与排水管的内腔相连通，所述缓冲板的材质为防腐蚀不锈钢，形状为圆形。
优选的，所述除臭室的表面开设有通水小孔，且通水小孔与排水管的内腔相连通，除臭室的表面与除臭箱的表面活动连接。
优选的，所述挡板通过插销与除臭箱表面插接，所述除臭箱的表面开设有通水小孔,且除臭箱的内腔放置活性炭包。
优选的，所述支撑架的顶部与排水管的表面固定连接，所述支撑架的表面与旋转齿盘卡接，且支撑架开设有与旋转齿盘相适配的凹槽，所述旋转齿盘与旋转齿轮均为锥齿轮。
优选的，所述水泵的底部通过支撑板固定连接有排水管的右侧，且支撑板底部与紫外线灭菌器的表面固定连接。
与现有技术相比，本实用新型的有益效果是：该一种用于污水处理厂排水装置，通过设置的除臭箱，当排水管内存在污水时，除臭箱内腔的活性炭包吸附污水中的异味，通过设置的固定丝杆，使除臭箱在活性炭包使用一定时间后可以更换活性炭包，通过设置的正反转电机，使旋转齿轮可以转动，从而使固定丝杆可以上下移动，通过设置的旋转齿盘，使固定丝杆可以上下移动，从而方便更换活性炭包，通过设置的反渗透膜，使污水中的磷分子与氯分子与水分离，使经过排污管排出的水不会危害水环境，通过设置的紫外线灭菌器，使杀死排水管内污水中的病菌，使排污管的排出水不存在病菌，通过设置的挡板，使除臭箱在工作时活性炭包不会飘出除臭箱，从而不影响到排水装置的运行。
