申请日2018.03.15
公开(公告)日2018.12.04
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型提供一种含重金属离子的污水处理装置，包括中和桶、第一驱动装置、收集池、过滤池、吸附桶及第二驱动装置，中和桶包括第一端面和第二端面，第一端面可拆卸安装有过滤桶，第一端面开设有熟石灰进料口，中和桶内设置有搅拌装置，搅拌装置包括搅拌轴及多个搅拌叶片，驱动装置与搅拌轴连接并用于带动搅拌轴转动，收集池通过第一连通管道与第二端面连通，过滤池通过第二连通管道与中和桶连通，过滤池内设置有过滤网，吸附桶通过第三连通管道与过滤池连通，吸附桶包括第三端面及第四端面，第二驱动装置设置于第四端面并用于带动吸附桶转动，吸附桶内设置有吸附剂。结构简单、易操作、污水处理效率高，能降低对环境的污染，成本低。
权利要求书
1.一种含重金属离子的污水处理装置，其特征在于：包括中和桶、第一驱动装置、收集池、过滤池、吸附桶及第二驱动装置，所述中和桶包括相对设置的第一端面和第二端面，所述第一端面可拆卸安装有过滤桶，所述过滤桶位于所述中和桶内，所述第一端面开设有熟石灰进料口，所述中和桶内设置有搅拌装置，所述搅拌装置包括搅拌轴及与所述搅拌轴连接的多个搅拌叶片，所述驱动装置与所述搅拌轴连接并用于带动所述搅拌轴转动，所述收集池通过第一连通管道与所述第二端面连通，所述过滤池通过第二连通管道与所述中和桶连通，所述过滤池内设置有过滤网，所述吸附桶通过第三连通管道与所述过滤池连通，所述吸附桶包括相对设置的第三端面及第四端面，所述第二驱动装置设置于所述第四端面并用于带动所述吸附桶转动，所述吸附桶内设置有吸附剂，所述第一连通管道、第二连通管道及第三连通管道上均设置有开关阀。
2.根据权利要求1所述的含重金属离子的污水 处理装置，其特征在于：所述中和桶的纵截面为倒梯形。
3.根据权利要求1所述的含重金属离子的污水处理装置，其特征在于：所述过滤桶包括过滤桶本体、第一卡板及第二卡板，所述第一卡板与所述第二卡板分别与所述过滤桶本体的相对两端连接并与所述过滤桶本体的轴线垂直，所述第一端面开设有与所述过滤桶本体相配合的通孔，所述第一卡板与所述第二卡板均设置有卡扣，所述第一端面设置有与所述卡扣相配合的卡槽。
4.根据权利要求1所述的含重金属离子的污水处理装置，其特征在于：所述中和桶内安装有pH检测计，所述中和桶的侧壁设置有用于观察pH检测计的观察窗。
5.根据权利要求1所述的含重金属离子的污水处理装置，其特征在于：所述第二连通管道及所述第三连通管道上还设置有提升泵。
6.根据权利要求1所述的含重金属离子的污水处理装置，其特征在于：所述吸附桶包括第一桶体和第二桶体，所述第一桶体和所述第二桶体之间形成填充间隙，所述填充间隙填充有隔热材料。
7.根据权利要求6所述的含重金属离子的污水处理装置，其特征在于：所述隔热材料为石棉或玻璃纤维。
8.根据权利要求1所述的含重金属离子的污水处理装置，其特征在于：所述吸附剂为壳聚糖微球吸附剂。
9.根据权利要求1所述的含重金属离子的污水处理装置，其特征在于：所述第一驱动装置包括第一电机，所述搅拌轴的一端通过所述中和桶的侧壁并安装有第一齿轮，所述第一电机的传动轴安装有与所述第一齿轮相啮合的第二齿轮。
10.根据权利要求1所述的含重金属离子的污水处理装置，其特征在于：所述第二驱动装置包括第二电机及第二转轴，所述第二转轴的一端与所述吸附桶固定连接，所述第二转轴的另一端安装有第三齿轮，所述第二电机的传动轴安装有与所述第三齿轮相啮合的第四齿轮。
说明书
一种含重金属离子的污水处理装置
技术领域
本实用新型属于污水处理设备技术领域，具体地说，涉及一种含重金属离子的污水处理装置。
背景技术
在工业生产中会产生大量的污水，由于含有大量的污染物质，直接排放会直接危害人类的健康。
其中，含重金属离子的污水的排放日益增多，重金属主要是指汞、铅、镉、铬以及砷等生物毒性显著的重金属的环境污染，还包括具有一定毒性的重金属如锌、铜、钴、镍、锡、钒等。重金属污染物难以治理，它们在水体中积累到一定的限度就会对水体一水生植物一水生动物系统产生严重危害，并可能通过食物链影响到人类的自身健康。目前含重金属离子的污水的处理装置普遍较为复杂，处理效率不高，同时成本较高。
因此，发明一种能够解决上述问题的含重金属离子的污水处理装置成为目前亟待解决的问题。
实用新型内容
针对现有技术中上述的不足，本实用新型提供一种含重金属离子的污水处理装置，结构简单、易操作、污水处理效率高，能降低对环境的污染，成本低。
为了达到上述目的，本实用新型采用的解决方案是：

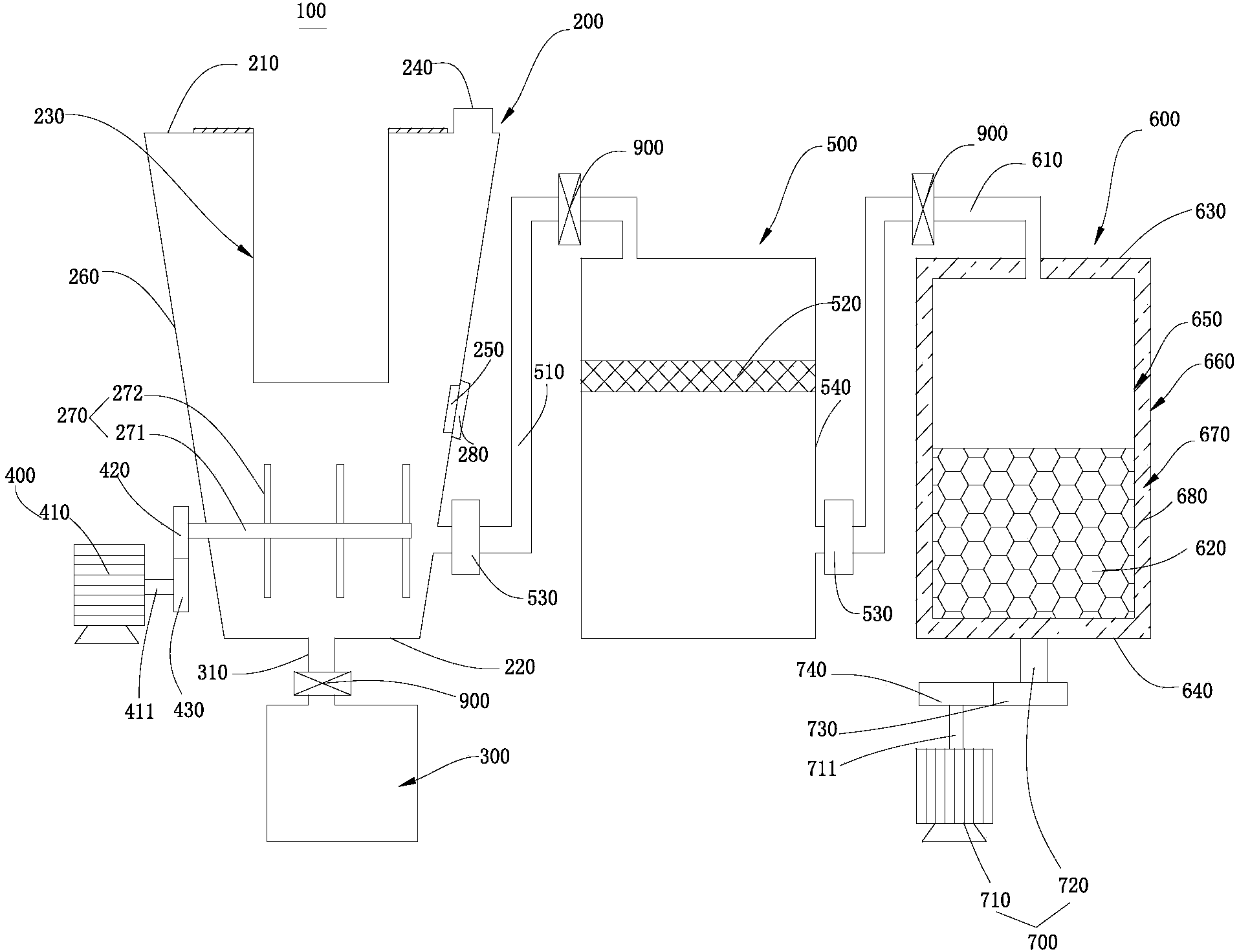

一种含重金属离子的污水处理装置，包括中和桶、第一驱动装置、收集池、过滤池、吸附桶及第二驱动装置，中和桶包括相对设置的第一端面和第二端面，第一端面可拆卸安装有过滤桶，过滤桶位于中和桶内，第一端面开设有熟石灰进料口，中和桶内设置有搅拌装置，搅拌装置包括搅拌轴及与搅拌轴连接的多个搅拌叶片，驱动装置与搅拌轴连接并用于带动搅拌轴转动，收集池通过第一连通管道与第二端面连通，过滤池通过第二连通管道与中和桶连通，过滤池内设置有过滤网，吸附桶通过第三连通管道与过滤池连通，吸附桶包括相对设置的第三端面及第四端面，第二驱动装置设置于第四端面并用于带动吸附桶转动，吸附桶内设置有吸附剂，第一连通管道、第二连通管道及第三连通管道上均设置有开关阀。
进一步地，本实用新型较佳的实施例中，中和桶的纵截面为倒梯形。
进一步地，本实用新型较佳的实施例中，过滤桶包括过滤桶本体、第一卡板及第二卡板，第一卡板与第二卡板分别与过滤桶本体的相对两端连接并与过滤桶本体的轴线垂直，第一端面开设有与过滤桶本体相配合的通孔，第一卡板与第二卡板均设置有卡扣，第一端面设置有与卡扣相配合的卡槽。
进一步地，本实用新型较佳的实施例中，中和桶内安装有pH检测计，中和桶的侧壁设置有用于观察pH检测计的观察窗。
进一步地，本实用新型较佳的实施例中，第二连通管道及第三连通管道上还设置有提升泵。
进一步地，本实用新型较佳的实施例中，吸附桶包括第一桶体和第二桶体，第一桶体和第二桶体之间形成填充间隙，填充间隙填充有隔热材料。
进一步地，本实用新型较佳的实施例中，隔热材料为石棉或玻璃纤维。
进一步地，本实用新型较佳的实施例中，吸附剂为壳聚糖微球吸附剂。
进一步地，本实用新型较佳的实施例中，第一驱动装置第一电机，搅拌轴的的一端通过中和桶的侧壁并安装有第一齿轮，第一电机的传动轴安装有与第一齿轮相啮合的第二齿轮。
进一步地，本实用新型较佳的实施例中，第二驱动装置包括第二电机及第二转轴，第二转轴的一端与吸附桶固定连接，第二转轴的另一端安装有第三齿轮，第二电机的传动轴安装有与第三齿轮相啮合的第四齿轮。
本实用新型提供的含重金属离子的污水处理装置的有益效果是，含重金属离子的污水通过过滤桶进入中和桶内部，可以先除去含重金属离子的污水的一些杂质污染物避免影响中和反应的效果;进入中和桶的含重金属离子的污水与进入中和桶的熟石灰进行中和反应，使大部分重金属离子沉淀下来，通过第一驱动装置搅拌轴转动，可使含重金属离子的污水与熟石灰充分混合均匀，可有效的提高中和反应的效率;经过中和反应后的污水进入过滤池，过滤除去一些沉淀然后进入吸附桶，通过吸附剂再次吸附污水中没有被沉淀的重金属离子，通过第二驱动装置带动反应桶转动，可提高吸附剂与污水的接触面积，可有效的提高重金属离子的吸附的效率;该装置结构简单、易操作、污水处理效率高，能降低对环境的污染，成本低。
