申请日2018.03.15
公开(公告)日2018.11.30
IPC分类号C02F9/04
摘要
本实用新型公开了一种多级污水处理水池，污水池、第一处理池、第二处理池、第三处理池、挡板、转杆、第一定滑轮、第二定滑轮、滑杆、移动环和拉线，所述污水池内安装有水泵，所述水泵通过污水管与第一处理池连通;第一出水管与第一处理池连通，所述第一出水管上设有第一阀门;挡板位于第一处理池内，挡板用于封闭或打开第一出水管;所述第二处理池的顶部可拆卸安装有盖体，所述盖体上安装有进水管和沉淀剂加注器，所述进水管通过连接软管与第一出水管连接，所述盖体上安装有电机上，转杆位于第二处理池内，所述转杆与电机传动连接，所述转杆上安装有搅拌杆、漏网。
权利要求书
1.一种多级污水处理水池，其特征在于，污水池(1)、第一处理池(2)、第二处理池(3)、第三处理池(4)、挡板(7)、转杆(15)、第一定滑轮(24)、第二定滑轮(25)、滑杆(26)、移动环(27)和拉线(28)，所述污水池(1)内安装有水泵(5)，所述水泵(5)通过污水管(6)与第一处理池(2)连通;第一出水管(8)与第一处理池(2)连通，所述第一出水管(8)上设有第一阀门(9);挡板位于第一处理池(2)内，挡板用于封闭或打开第一出水管;所述第二处理池(3)的顶部可拆卸安装有盖体(11)，所述盖体(11)上安装有进水管(12)和沉淀剂加注器(14)，所述进水管(12)通过连接软管(10)与第一出水管(8)连接，所述盖体(11)上安装有电机(13)上，转杆(15)位于第二处理池(3)内，所述转杆(15)与电机传动连接，所述转杆(15)上安装有搅拌杆(16)、漏网(17);所述第二处理池(3)通过水管(18)与第三处理池(4)连通，所述水管(18)上设有第二阀门(19)，所述第三处理池(4)的顶部安装有试剂加注器(20)，所述第三处理池(4)的内部安装过滤网(21)，所述第三处理池(4)的底部安装有第二出水管(22)，所述第二出水管(22)上设有第三阀门(23);第一定滑轮位于盖体的上方，第一定滑轮与第一处理池连接;第二定滑轮安装在滑杆上;移动环与滑杆滑动连接，移动环通过拉线依次绕过第二定滑轮、第一定滑轮后与盖体连接。
2.根据权利要求1所述的多级污水处理水池，其特征在于，滑杆上设有用于固定移动环的卡块(29)。
说明书
一种多级污水处理水池
技术领域
本实用新型涉及建筑领域，尤其涉及一种多级污水 处理水池。
背景技术
随着经济的发展，工业不断的壮大，工厂为了降低生产成本，各种工业废水污水随处排放，废水污水直接污染着土地与河流，导致大量的土地与河流被污染，人们在使用被污染土地与河流时，造成人们身体的伤害，影响着人们的健康，各种污染物进入水体，最直接的危害后果是降低和破坏了水体质量，目前也有许多的污水处理设备，但处理效果不好，沉淀不易清理，为此，我们提出一种多级污水处理水池。
实用新型内容
为解决背景技术中存在的技术问题，本实用新型提出一种多级污水处理水池，效果好。

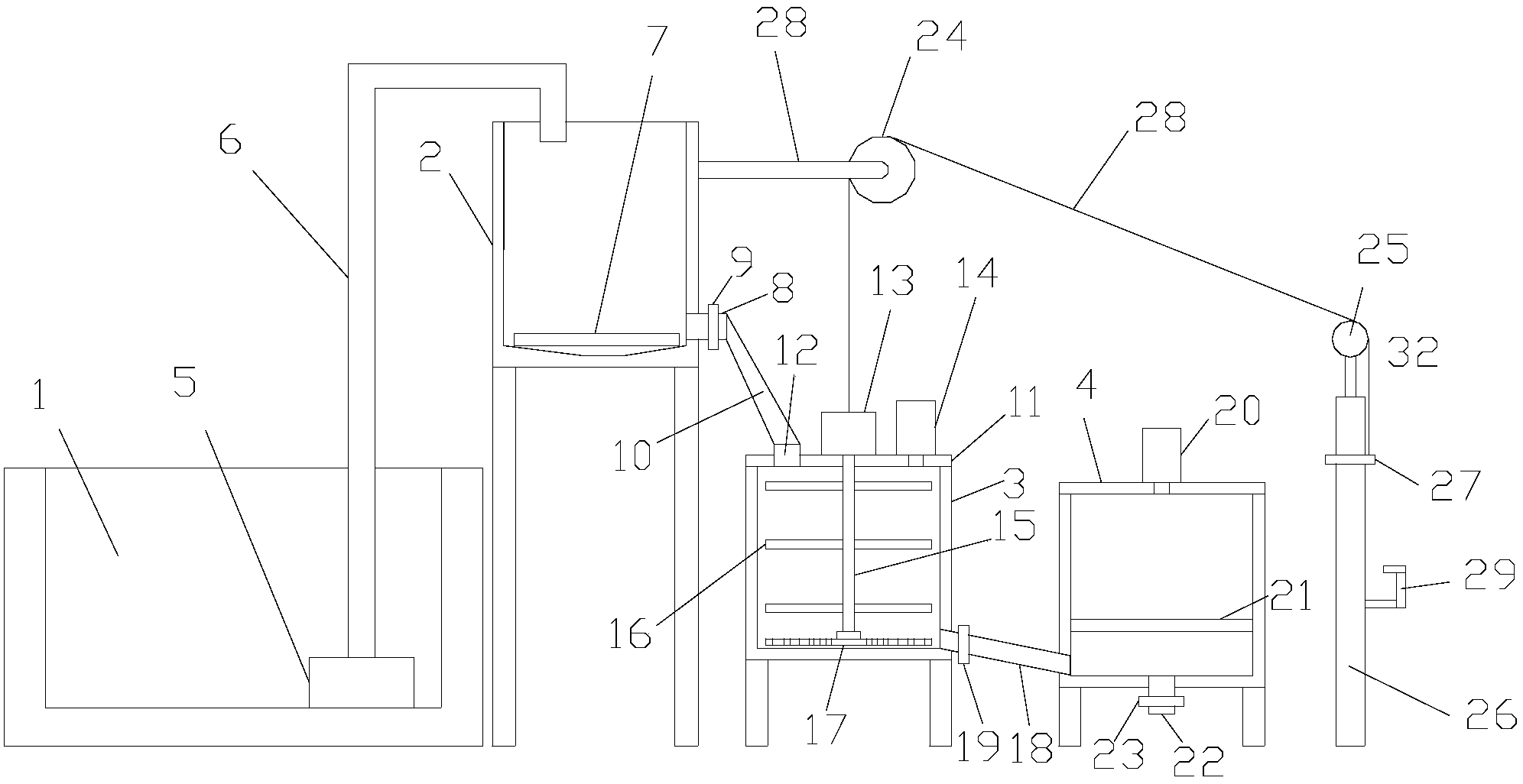

本实用新型提出的一种多级污水处理水池，污水池、第一处理池、第二处理池、第三处理池、挡板、转杆、第一定滑轮、第二定滑轮、滑杆、移动环和拉线，所述污水池内安装有水泵，所述水泵通过污水管与第一处理池连通;第一出水管与第一处理池连通，所述第一出水管上设有第一阀门;挡板位于第一处理池内，挡板用于封闭或打开第一出水管;所述第二处理池的顶部可拆卸安装有盖体，所述盖体上安装有进水管和沉淀剂加注器，所述进水管通过连接软管与第一出水管连接，所述盖体上安装有电机上，转杆位于第二处理池内，所述转杆与电机传动连接，所述转杆上安装有搅拌杆、漏网;所述第二处理池通过水管与第三处理池连通，所述水管上设有第二阀门，所述第三处理池的顶部安装有试剂加注器，所述第三处理池的内部安装过滤网，所述第三处理池的底部安装有第二出水管，所述第二出水管上设有第三阀门;第一定滑轮位于盖体的上方，第一定滑轮与第一处理池连接;第二定滑轮安装在滑杆上;移动环与滑杆滑动连接，移动环通过拉线依次绕过第二定滑轮、第一定滑轮后与盖体连接。
优选的，滑杆上设有用于固定移动环的卡块。
本实用新型通过设置第一处理池、第二处理池和第三处理池，通过第一处理池先进性污水的预处理沉淀，通过第二处理池内的搅拌杆配合沉淀剂加注器，可充分沉淀污水中的杂质，并通过第三处理池内的过滤网对污水进行过滤，且第三处理池上设有试剂加注器，对污水进行消毒，此装置通过多级污水处理，过滤效果显著，清除杂质效率高，可对污水进行消毒，并且可通过拉线提起第二处理池的盖体，对沉淀物进行清理，操作简便，实用性强。
