申请日2018.03.15
公开(公告)日2018.11.16
IPC分类号C02F9/04
摘要
本实用新型公开了一种新型的连续流污水处理设备，包括流入口，所述流入口末端连接有过滤室，其过滤室底部侧壁设置有废物处理口，且废物处理口右侧壁设置有过滤槽，所述过滤槽内部设置有过滤网，且过滤网右侧壁连接有排水口，所述排水口末端设置有曝气室，其曝气室顶部侧壁设置有排气口，且排气口内部安装有排气风扇，所述曝气室内部安装有曝气盘，其曝气室底部侧壁连接有输气管，所述净化室右侧壁设置有消毒室，其消毒室内部安装有消毒器，且消毒室底部侧壁连接有流出口。该新型的连续流污水处理设备采用连续流污水处理结构，不仅增加污水处理功能使得污水处理效果得到提升，同时降低了污水处理时间，简化了污水处理难度。
权利要求书

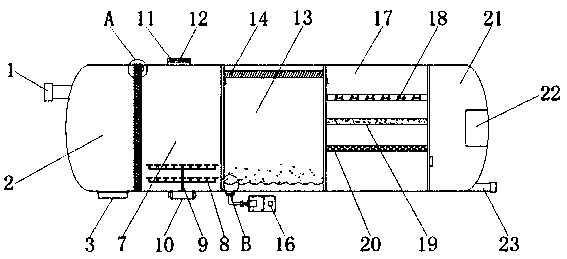

1.一种新型的连续流污水处理设备，包括流入口(1)，其特征在于：所述流入口(1)末端连接有过滤室(2)，其过滤室(2)底部侧壁设置有废物处理口(3)，且废物处理口(3)右侧壁设置有过滤槽(4)，所述过滤槽(4)内部设置有过滤网(5)，且过滤网(5)右侧壁连接有排水口(6)，所述排水口(6)末端设置有曝气室(7)，其曝气室(7)顶部侧壁设置有排气口(11)，且排气口(11)内部安装有排气风扇(12)，所述曝气室(7)内部安装有曝气盘(8)，其曝气室(7)底部侧壁连接有输气管(9)，且输气管(9)末端连接有曝气机(10)，所述曝气室(7)右侧壁连接有沉淀室(13)，且沉淀室(13)顶部侧壁设置有斜管(14)，所述沉淀室(13)顶部侧壁连接有污泥槽(15)，且污泥槽(15)底部侧壁安装有污泥泵(16)，所述沉淀室(13)右侧壁设置有净化室(17)，其净化室(17)内部设置有石英层(18)，其石英层(18)下方连接有HBC填料层(19)，且HBC填料层(19)下方连接有活性炭层(20)，所述净化室(17)右侧壁设置有消毒室(21)，其消毒室(21)内部安装有消毒器(22)，且消毒室(21)底部侧壁连接有流出口(23)。
2.根据权利要求1所述的一种新型的连续流污水处理设备，其特征在于：所述过滤槽(4)和过滤网(5)的体积相等形状大小相互吻合，且过滤槽(4)和过滤网(5)之间的连接方式为滑动连接。
3.根据权利要求1所述的一种新型的连续流污水处理设备，其特征在于：所述曝气盘(8)共设置有2排，且曝气盘(8)均匀的分布于曝气室(7)底部。
4.根据权利要求1所述的一种新型的连续流污水 处理设备，其特征在于：所述污泥槽(15)均匀的分布于沉淀室(13)底部侧壁，且污泥槽(15)为连续“V”形结构。
5.根据权利要求1所述的一种新型的连续流污水处理设备，其特征在于：所述石英层(18)、HBC填料层(19)和活性炭层(20)构成夹层式结构，且石英层(18)、HBC填料层(19)和活性炭层(20)之间相互平行设置。
说明书
一种新型的连续流污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种新型的连续流污水处理设备。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有的污水处理设备功能较为单一，无法对污水进行彻底处理，使得污水处理效果有所下降，同时现有的污水处理设备通常需要多个单元共同配合才能完成污水的处理，不仅增加污水处理时间同时增加了污水处理难度。
实用新型内容
本实用新型的目的在于提供一种新型的连续流污水处理设备，以解决上述背景技术中提出的现有的污水处理设备功能较为单一，无法对污水进行彻底处理，使得污水处理效果有所下降，同时现有的污水处理设备通常需要多个单元共同配合才能完成污水的处理，不仅增加污水处理时间同时增加了污水处理难度的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型的连续流污水处理设备，包括流入口，所述流入口末端连接有过滤室，其过滤室底部侧壁设置有废物处理口，且废物处理口右侧壁设置有过滤槽，所述过滤槽内部设置有过滤网，且过滤网右侧壁连接有排水口，所述排水口末端设置有曝气室，其曝气室顶部侧壁设置有排气口，且排气口内部安装有排气风扇，所述曝气室内部安装有曝气盘，其曝气室底部侧壁连接有输气管，且输气管末端连接有曝气机，所述曝气室右侧壁连接有沉淀室，且沉淀室顶部侧壁设置有斜管，所述沉淀室顶部侧壁连接有污泥槽，且污泥槽底部侧壁安装有污泥泵，所述沉淀室右侧壁设置有净化室，其净化室内部设置有石英层，其石英层下方连接有HBC填料层，且HBC填料层下方连接有活性炭层，所述净化室右侧壁设置有消毒室，其消毒室内部安装有消毒器，且消毒室底部侧壁连接有流出口。
优选的，所述过滤槽和过滤网的体积相等形状大小相互吻合，且过滤槽和过滤网之间的连接方式为滑动连接。
优选的，所述曝气盘共设置有2排，且曝气盘均匀的分布于曝气室底部。
优选的，所述污泥槽均匀的分布于沉淀室底部侧壁，且污泥槽为连续“V”形结构。
优选的，所述石英层、HBC填料层和活性炭层构成夹层式结构，且石英层、HBC填料层和活性炭层之间相互平行设置。
与现有技术相比，本实用新型的有益效果是：该新型的连续流污水处理设备采用连续流污水处理结构，不仅增加污水处理功能使得污水处理效果得到提升，同时降低了污水处理时间，简化了污水处理难度。过滤槽和过滤网的体积相等形状大小相互吻合，且过滤槽和过滤网之间的连接方式为滑动连接，通过滑动连接的过滤槽和过滤网过滤污水中较大杂质，提高后续污水处理效果，曝气盘共设置有2排，且曝气盘均匀的分布于曝气室底部，通过均匀分布的曝气盘便于交换气态物质和去除水中挥发性物质，进一步提高污水处理效果，污泥槽均匀的分布于沉淀室底部侧壁，且污泥槽为连续“V”形结构，通过连续“V”形结构的污泥槽便于污泥集中处理，简化工作人员劳动强度，加快后续污水处理速率，石英层、HBC填料层和活性炭层构成夹层式结构，且石英层、HBC填料层和活性炭层之间相互平行设置，通过相互平行设置的石英层、HBC填料层和活性炭层对污水进行3重净化，有效的提高污水处理效果。
