申请日2018.03.15
公开(公告)日2018.11.13
IPC分类号C02F1/00; E03F5/00
摘要
本实用新型公开了一种污水处理池的给水排水装置，其结构包括排水管连接板、排水口、排水管、阀门、排水阀、接水管连接板、接水口、旋架轴承、固定架、轴承固定块、电控电机、电机控制盒、电机底座、固定底座，排水管连接板与排水口为一体化结构，排水管上表面嵌入安装有阀门，电机底座下表面与固定底座上表面相贴合，本实用新型一种污水处理池的给水排水装置，结构上设有排水阀，排水时，将水管接至接水口，水从接水口进入到排水叶轮，电控电机运行将旋转传至旋转轴，使与旋转轴相连接的排水叶轮高速转动，通过离心力使水进入到排水管里从排水口接出，完成污水处理池的排水过程，有效排除污水处理池的污水。
权利要求书

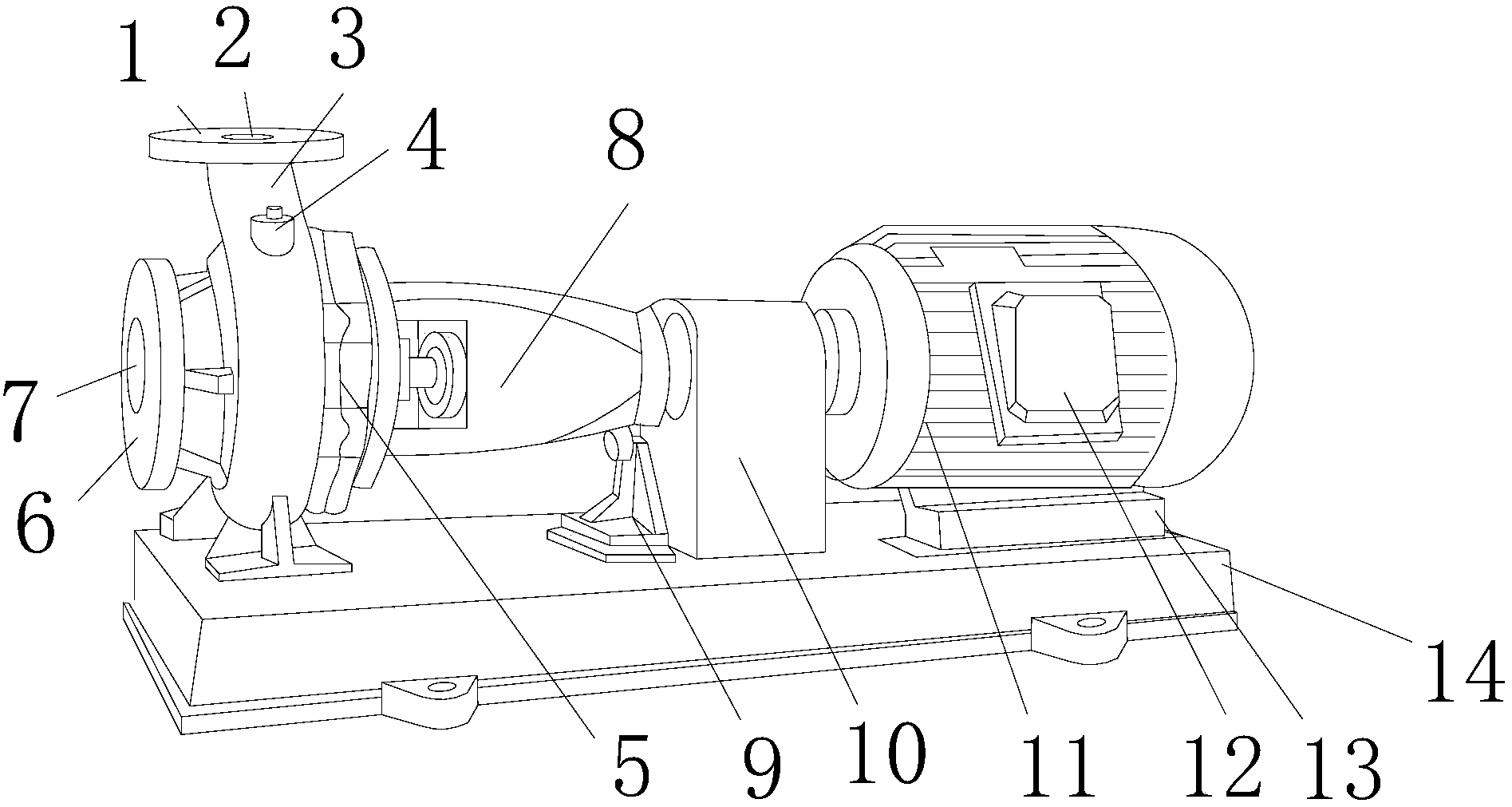

1.一种污水处理池的给水排水装置，其特征在于：其结构包括排水管连接板(1)、排水口(2)、排水管(3)、阀门(4)、排水阀(5)、接水管连接板(6)、接水口(7)、旋架轴承(8)、固定架(9)、轴承固定块(10)、电控电机(11)、电机控制盒(12)、电机底座(13)、固定底座(14)，所述排水管连接板(1)与排水口(2)为一体化结构，所述排水管(3)上表面嵌入安装有阀门(4)，所述排水阀(5)左侧面与接水管连接板(6)相焊接，所述接水口(7)右侧面设有旋架轴承(8)，所述固定架(9)右侧面与轴承固定块(10)相焊接，所述电控电机(11)正表面嵌入安装有电机控制盒(12)，所述电机底座(13)下表面与固定底座(14)上表面相贴合，所述排水阀(5)包括密封盖(501)、排水叶轮(502)、排水泵(503)、排水泵盖(504)、填料压盖(505)、旋转轴(506)、旋转轴承(507)、旋转轴接头(508)，所述密封盖(501)右侧面与排水叶轮(502)相连接，所述排水泵(503)右侧面与排水泵盖(504)左侧面相贴合，所述填料压盖(505)与旋转轴(506)同一轴心，所述旋转轴承(507)右侧面设有旋转轴接头(508)，所述排水叶轮(502)嵌入安装于排水泵(503)内部，所述排水泵盖(504)内部设有填料压盖(505)，所述旋转轴(506)与旋转轴承(507)相嵌套，所述旋转轴接头(508)与电控电机(11)相连接。
2.根据权利要求1所述的一种污水 处理池的给水排水装置，其特征在于：所述排水口(2)内表面与排水管(3)相焊接。
3.根据权利要求1所述的一种污水处理池的给水排水装置，其特征在于：所述接水管连接板(6)与接水口(7)为一体化结构，所述旋架轴承(8)下方设有固定架(9)。
4.根据权利要求1所述的一种污水处理池的给水排水装置，其特征在于：所述轴承固定块(10)右侧面与电控电机(11)相焊接。
5.根据权利要求1所述的一种污水处理池的给水排水装置，其特征在于：所述为接水管连接板(6)圆柱体结构，直径20cm，厚3cm。
说明书
一种污水处理池的给水排水装置
技术领域
本实用新型是一种污水处理池的给水排水装置，属于排水泵领域。
背景技术
排水泵基本都是多级泵，像秦山电厂的反冲洗泵，他也是排水泵，运行这种泵之前一定要先手动盘几圈，防止运行时带出里面的橡皮轴承，还有一定把里面的空气放完，待轴封水注满后方可运行，否则万一没有水橡皮轴承就会很快被烧掉。
现有技术公开了申请号为：CN201010291779.9的一种污水处理池的给水排水装置，其具有钵状的排水装置壳体和浸水管，该排水装置壳体具有形成为碗状或钵状的不含连接套管的底部件、在侧面设置的连接套管以及位于该排水装置壳体顶侧上的流入口;该浸水管能够经由流入口安装到排水装置壳体中，并且该浸水管与排水装置壳体限定出防气塞，其中，底部件高度可调地且对液体密封地与排水装置壳体相连，但是该现有技术排水力度较差，导致污水处理池污水堆积。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种污水处理池的给水排水装置，以解决现有技术排水力度较差，导致污水处理池污水堆积的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种污水处理池的给水排水装置，其结构包括排水管连接板、排水口、排水管、阀门、排水阀、接水管连接板、接水口、旋架轴承、固定架、轴承固定块、电控电机、电机控制盒、电机底座、固定底座，所述排水管连接板与排水口为一体化结构，所述排水管上表面嵌入安装有阀门，所述排水阀左侧面与接水管连接板相焊接，所述接水口右侧面设有旋架轴承，所述固定架右侧面与轴承固定块相焊接，所述电控电机正表面嵌入安装有电机控制盒，所述电机底座下表面与固定底座上表面相贴合，所述排水阀包括密封盖、排水叶轮、排水泵、排水泵盖、填料压盖、旋转轴、旋转轴承、旋转轴接头，所述密封盖右侧面与排水叶轮相连接，所述排水泵右侧面与排水泵盖左侧面相贴合，所述填料压盖与旋转轴同一轴心，所述旋转轴承右侧面设有旋转轴接头，所述排水叶轮嵌入安装于排水泵内部，所述排水泵盖内部设有填料压盖，所述旋转轴与旋转轴承相嵌套，所述旋转轴接头与电控电机相连接。
进一步地，所述排水口内表面与排水管相焊接。
进一步地，所述接水管连接板与接水口为一体化结构，所述旋架轴承下方设有固定架。
进一步地，所述轴承固定块右侧面与电控电机相焊接。
进一步地，所述为接水管连接板圆柱体结构，直径20cm，厚3cm。
进一步地，所述接水管连接板采用合金钢制成，坚固耐用，抗腐蚀。
进一步地，所述轴承固定块采用扁钢制成，不易变形，使用寿命长。
有益效果：本实用新型一种污水处理池的给水排水装置，结构上设有排水阀，排水时，将水管接至接水口，水从接水口进入到排水叶轮，电控电机运行将旋转传至旋转轴，使与旋转轴相连接的排水叶轮高速转动，通过离心力使水进入到排水管里从排水口接出，完成污水处理池的排水过程，有效排除污水处理池的污水。
