申请日2018.03.15
公开(公告)日2018.11.06
IPC分类号B01D29/05; B01D29/56
摘要
本实用新型公开了一种生活废水固体杂质过滤装置;筒体内壁上部对称设有两块挡板，筒体内壁下部对称设有第一滑槽和第二滑槽，第一滤板设于筒体内且位于挡板与进液口之间，第二滤板两端与第一滑槽和第二滑槽滑动连接，筒体外侧壁上基于连接杆对称固定有两块平行的连接板，曲柄杆靠近筒体底部的一端贯穿连接板且该端部设有第一齿轮，筒体外侧壁上设有电机，电机的输出轴端部设有第二齿轮，第一齿轮与第二齿轮啮合;第一滑板和第二滑板与两块挡板之间设有两根弹性筒。本实用新型使得生活废水中的固体杂质能够在筒体内部进行两次过滤，不仅有利于为废水的后期处理提供方便，而且能够提高生活废水中固体杂质的去除率，保证过滤效果。
权利要求书
1.一种生活废水固体杂质过滤装置，其特征在于，包括：筒体(1)、第一滤板(5)、第二滤板(8)、曲柄杆(11)、第一导流板(18)、第二导流板(17);
筒体(1)顶端设有进液口(2)、底端设有出液口(3)，筒体(1)内壁上部对称设有两块挡板(4)，筒体(1)内壁下部对称设有第一滑槽(20)和第二滑槽(6)，第一滤板(5)设于筒体(1)内且位于挡板(4)与进液口(2)之间，第二滤板(8)两端分别通过第一滑板(19)和第二滑板(7)与第一滑槽(20)和第二滑槽(6)滑动连接，第一滑板(19)贯穿筒体(1)侧壁且其远离第二滤板(8)的一端设有连接杆(9)，筒体(1)外侧壁上基于连接杆(9)对称固定有两块平行的连接板(10)，曲柄杆(11)设于两块连接板(10)之间且其两端分别与两块连接板(10)转动连接，曲柄杆(11)上转动连接有套管(12)，套管(12)与连接杆(9)固定连接，曲柄杆(11)靠近筒体(1)底部的一端贯穿连接板(10)且该端部设有第一齿轮(13)，筒体(1)外侧壁上设有电机(14)，电机(14)的输出轴端部设有第二齿轮(15)，第一齿轮(13)与第二齿轮(15)啮合;第一滑板(19)和第二滑板(7)与两块挡板(4)之间设有两根弹性筒(16);第一导流板(18)倾斜设于第一滑槽(20)与筒体(1)内底壁之间，且第一导流板(18)的两端分别与第一滑槽(20)和筒体(1)内底壁抵靠，第二导流板(17)倾斜设于第二滑槽(6)与筒体(1)内底壁之间，且第二导流板(17)的两端分别与第二滑槽(6)和筒体(1)内底壁抵靠。
2.根据权利要求1所述的生活废水固体杂质过滤装置，其特征在于，所述弹性筒(16)为两端贯通的橡胶套。
3.根据权利要求1所述的生活废水 固体杂质过滤装置，其特征在于，所述第一滤板(5)的滤孔孔径大于第二滤板(8)的滤孔孔径。
4.根据权利要求1所述的生活废水固体杂质过滤装置，其特征在于，所述第一齿轮(13)的直径大于第二齿轮(15)的直径。
5.根据权利要求4所述的生活废水固体杂质过滤装置，其特征在于，所述第一齿轮(13)的直径为第二齿轮(15)的直径的两倍。
说明书
一种生活废水固体杂质过滤装置
技术领域
本实用新型涉及生活废水处理装置技术领域，尤其涉及一种生活废水固体杂质过滤装置。
背景技术
生活废水指的是居民日常生活中排泄的洗涤水。废水其实只有很少一部分经过处理，大部分都是未经过处理直接排入了河流等，小城市中废水乱排放的情况更严重。废水中污染物成分极其复杂多样，任何一种处理方法都难以达到完全净化的目的，常常需要几种方法组成处理系统，才能达到处理的要求。按处理程度的不同，废水处理系统可分为一级处理、二级处理和深度处理。一级处理只除去废水中的悬浮物，以物理方法为主，处理后的废水一般还不能达到排放标准。现有技术中的生活废水中的固体杂质在过滤过程中存在以下不足：1、固体杂质只是简单的经过一次过滤，影响后期处理;2、较小的杂质容易引起滤板的堵塞，影响过滤工作的连续进行。
实用新型内容
基于背景技术存在的技术问题，本实用新型提出了一种生活废水固体杂质过滤装置。

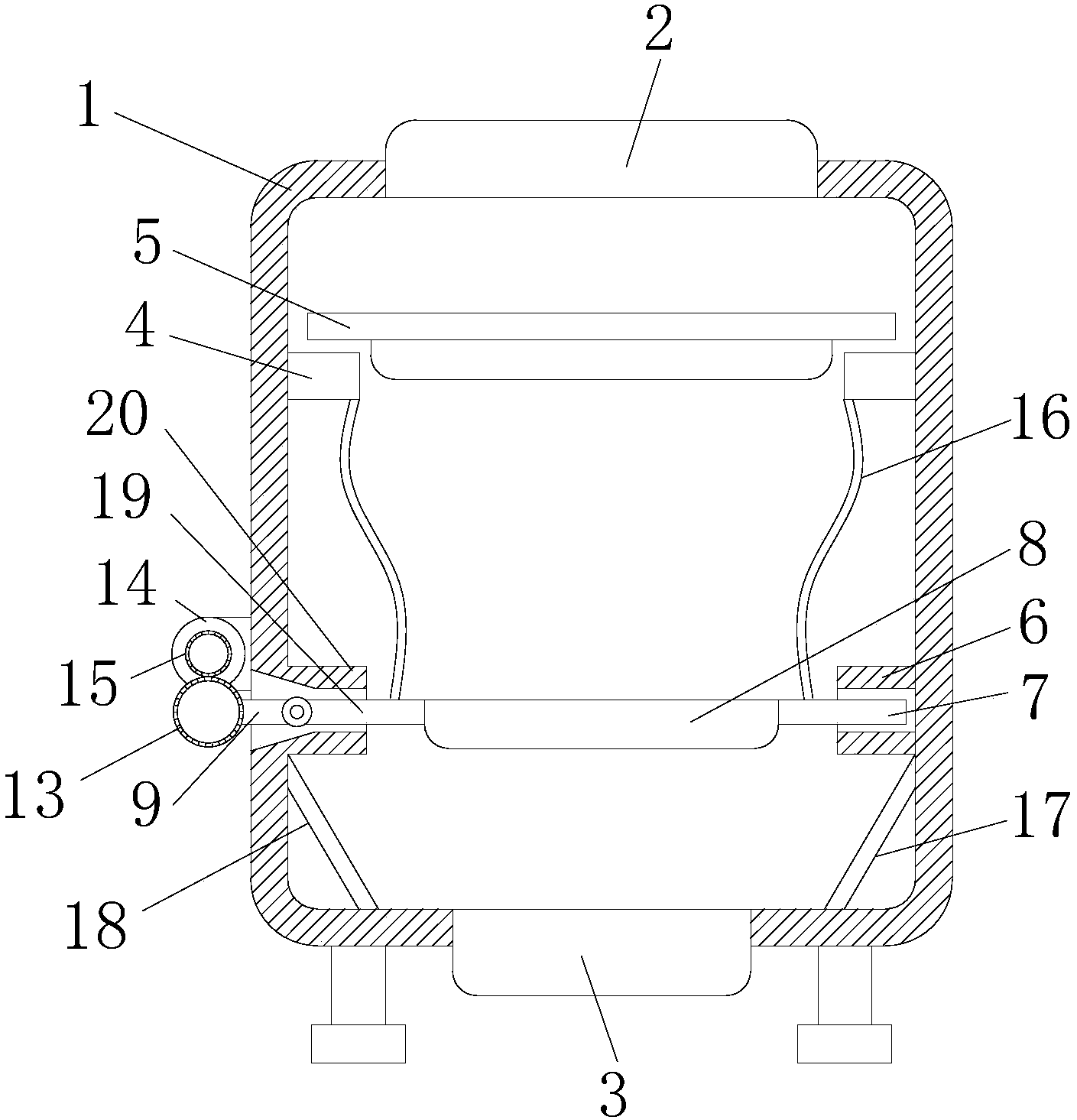

本实用新型提出的生活废水固体杂质过滤装置，包括：筒体、第一滤板、第二滤板、曲柄杆、第一导流板、第二导流板;
筒体顶端设有进液口、底端设有出液口，筒体内壁上部对称设有两块挡板，筒体内壁下部对称设有第一滑槽和第二滑槽，第一滤板设于筒体内且位于挡板与进液口之间，第二滤板两端分别通过第一滑板和第二滑板与第一滑槽和第二滑槽滑动连接，第一滑板贯穿筒体侧壁且其远离第二滤板的一端设有连接杆，筒体外侧壁上基于连接杆对称固定有两块平行的连接板，曲柄杆设于两块连接板之间且其两端分别与两块连接板转动连接，曲柄杆上转动连接有套管，套管与连接杆固定连接，曲柄杆靠近筒体底部的一端贯穿连接板且该端部设有第一齿轮，筒体外侧壁上设有电机，电机的输出轴端部设有第二齿轮，第一齿轮与第二齿轮啮合;第一滑板和第二滑板与两块挡板之间设有两根弹性筒;第一导流板倾斜设于第一滑槽与筒体内底壁之间，且第一导流板的两端分别与第一滑槽和筒体内底壁抵靠，第二导流板倾斜设于第二滑槽与筒体内底壁之间，且第二导流板的两端分别与第二滑槽和筒体内底壁抵靠。
优选地，所述弹性筒为两端贯通的橡胶套。
优选地，所述第一滤板的滤孔孔径大于第二滤板的滤孔孔径。
优选地，所述第一齿轮的直径大于第二齿轮的直径。
优选地，所述第一齿轮的直径为第二齿轮的直径的两倍。
本实用新型在筒体内上部卡接有第一滤板，在筒体内下部设有第二滤板，使得生活废水中的固体杂质能够在筒体内部进行两次过滤，不仅有利于为废水的后期处理提供方便，而且能够提高生活废水中固体杂质的去除率，保证过滤效果。第二滤板外侧转动连接有连接杆，连接杆与曲柄杆之间转动连接使得曲柄杆通过电机与齿轮带动转动，使得生活废水中的固体杂质在进行第二次过滤时滤板能轻微滑动，避免了废水中的杂质堵塞滤板，保持滤板的健康状态，使过滤操作能够持续进行。
