申请日2018.03.15
公开(公告)日2018.11.06
IPC分类号B01D36/04
摘要
本实用新型公开了一种可再利用的环保型污水过滤装置，包括外壳、固定筒、导水管、排放管、固定箱、隔板、水泵;外壳上设有入水口;固定筒位于外壳内，固定筒内设有导水槽;导水管位于导水槽内，导水管上设有出水孔，导水管的第一端与入水口连通;排放管与导水管的第二端连通;固定箱位于外壳内并位于固定筒的下方;隔板位于固定箱内，隔板将固定箱分成第一容纳空间和第二容纳空间，隔板上设有连通第一容纳空间和第二容纳空间的连接孔;该第一容纳空间内放置有污水处理组件，该第一容纳空间与导水槽连通;水泵第二容纳空间连接。本实用新型能够有效的提高污水处理效果。
权利要求书
1.一种可再利用的环保型污水过滤装置，其特征在于，包括外壳、固定筒、导水管、排放管、固定箱、隔板、水泵;外壳上设有入水口;固定筒位于外壳内，固定筒内设有导水槽;导水管位于导水槽内，导水管上设有出水孔，导水管的第一端与入水口连通;排放管与导水管的第二端连通;固定箱位于外壳内并位于固定筒的下方;隔板位于固定箱内，隔板将固定箱分成第一容纳空间和第二容纳空间，隔板上设有连通第一容纳空间和第二容纳空间的连接孔;该第一容纳空间内放置有污水处理组件，该第一容纳空间与导水槽连通;水泵第二容纳空间连接。
2.根据权利要求1所述的可再利用的环保型污水过滤装置，其特征在于，污水处理组件为活性炭。
3.根据权利要求1所述的可再利用的环保型污水过滤装置，其特征在于，还包括固定盒、挡板、移动板、容纳箱、弹簧、密封板、伸缩组件，固定盒上设有连接通道，该连接通道与导水管的上部连通;挡板位于该连接通道内，挡板上设有透气孔;移动板位于固定盒内并与固定盒可移动连接，移动板将固定盒分成第一储存空间和第二储存空间，该第一储存空间与连接通道连通，该第二储存空间与外部连通;该容纳箱位于固定盒内，该容纳箱与移动板连接，该容纳箱上设有第一通孔、第二通孔，该第一通孔与第一容纳空间连通，该第二通孔与第二容纳空间连通;弹簧的一端与密封板连接，弹簧的另一端与容纳箱连接，弹簧用于带动密封板移动以致使密封板密封或打开第一通孔;伸缩组件用于带动移动板移动。
4.根据权利要求1所述的可再利用的环保型污水 过滤装置，其特征在于，隔板为环形。
5.根据权利要求1所述的可再利用的环保型污水过滤装置，其特征在于，导水槽、导水管均成螺旋状布置。
说明书
一种可再利用的环保型污水过滤装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种可再利用的环保型污水过滤装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，对于生活污水，不仅仅排出水会脏，同时在水中还会掺杂有许多固装物，但是，如今对于污水的过滤装置，虽然保证了排放水不会污染环境，但是无法做到将污水再利用，而且对于污水中的固装物往往是随着污水一起倒掉，而无法做到很好的收集处理，如果能够设计一种可以将污水中固装物收集处理，同时对污水进行过滤再利用的装置，就可以解决此类问题，为此，我们提出一种可再利用的环保型污水过滤装置。
实用新型内容
为解决背景技术中存在的技术问题，本实用新型提出一种可再利用的环保型污水过滤装置，效果好。

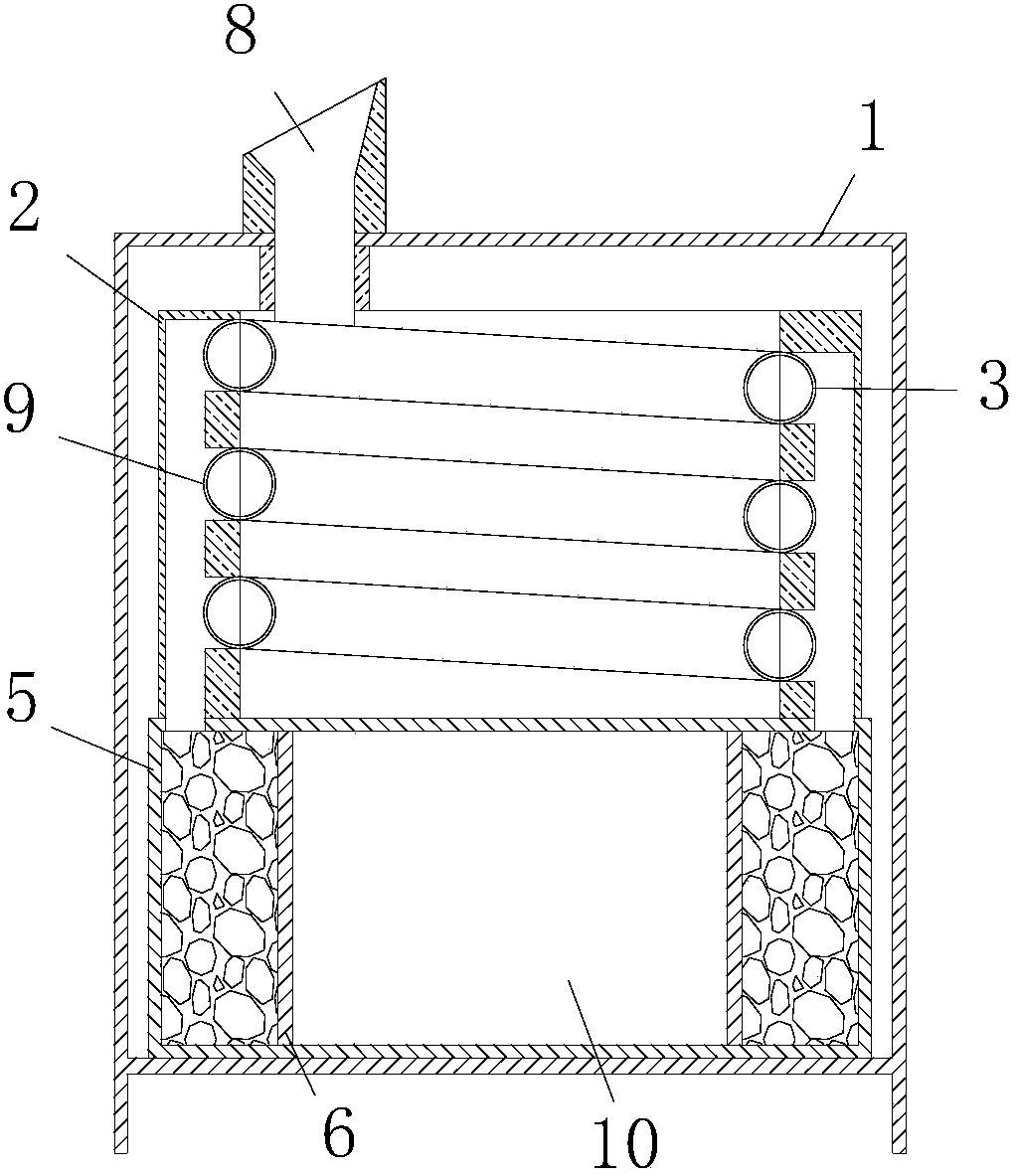

本实用新型提出的一种可再利用的环保型污水过滤装置，包括外壳、固定筒、导水管、排放管、固定箱、隔板、水泵;外壳上设有入水口;固定筒位于外壳内，固定筒内设有导水槽;导水管位于导水槽内，导水管上设有出水孔，导水管的第一端与入水口连通;排放管与导水管的第二端连通;固定箱位于外壳内并位于固定筒的下方;隔板位于固定箱内，隔板将固定箱分成第一容纳空间和第二容纳空间，隔板上设有连通第一容纳空间和第二容纳空间的连接孔;该第一容纳空间内放置有污水处理组件，该第一容纳空间与导水槽连通;水泵第二容纳空间连接。
优选的，污水处理组件为活性炭。
优选的，还包括固定盒、挡板、移动板、容纳箱、弹簧、密封板、伸缩组件，固定盒上设有连接通道，该连接通道与导水管的上部连通;挡板位于该连接通道内，挡板上设有透气孔;移动板位于固定盒内并与固定盒可移动连接，移动板将固定盒分成第一储存空间和第二储存空间，该第一储存空间与连接通道连通，该第二储存空间与外部连通;该容纳箱位于固定盒内，该容纳箱与移动板连接，该容纳箱上设有第一通孔、第二通孔，该第一通孔与第一容纳空间连通，该第二通孔与第二容纳空间连通;弹簧的一端与密封板连接，弹簧的另一端与容纳箱连接，弹簧用于带动密封板移动以致使密封板密封或打开第一通孔;伸缩组件用于带动移动板移动。
优选的，隔板为环形。
优选的，导水槽、导水管均成螺旋状布置。
本实用新型中，通过导水管、固定筒、导水槽和固定箱的结构，可以将污水中的水和固装物分隔开并对污水进行一定程度的过滤净化处理，通过固定盒、伸缩组件和移动板的结构，可以推动空气产生压力，进而对入水口和导水管内的污水产生推力，增大污水的流动速度，进而令污水和固装物可以更有效的分隔。
