申请日2018.03.15
公开(公告)日2018.11.20
IPC分类号B01D36/04; C02F9/02
摘要
本实用新型公开了一种污水处理装置沉淀装置，包括沉淀箱、第一筛网和第二筛网，所述沉淀箱的外侧安装有震动电机，且沉淀箱上开设有连接槽，所述震动电机的右侧固定有连接杆，且连接杆上固定安装有封闭块，并且连接杆上安装有承托板，所述第二排污口的右侧固定有挡板，且挡板位于沉淀箱的内侧，所述沉淀箱的下方开设有出水口，且出水口的下方安装有排水管。该污水处理装置沉淀装置，连接槽与封闭块吻合连接，且连接槽通过封闭块与连接杆构成滑动结构，方便震动电机在带动第一筛网进行震动的同时还能够避免污水发生泄漏，方便对悬浮在污水中的物质进行震动分离分类。
权利要求书

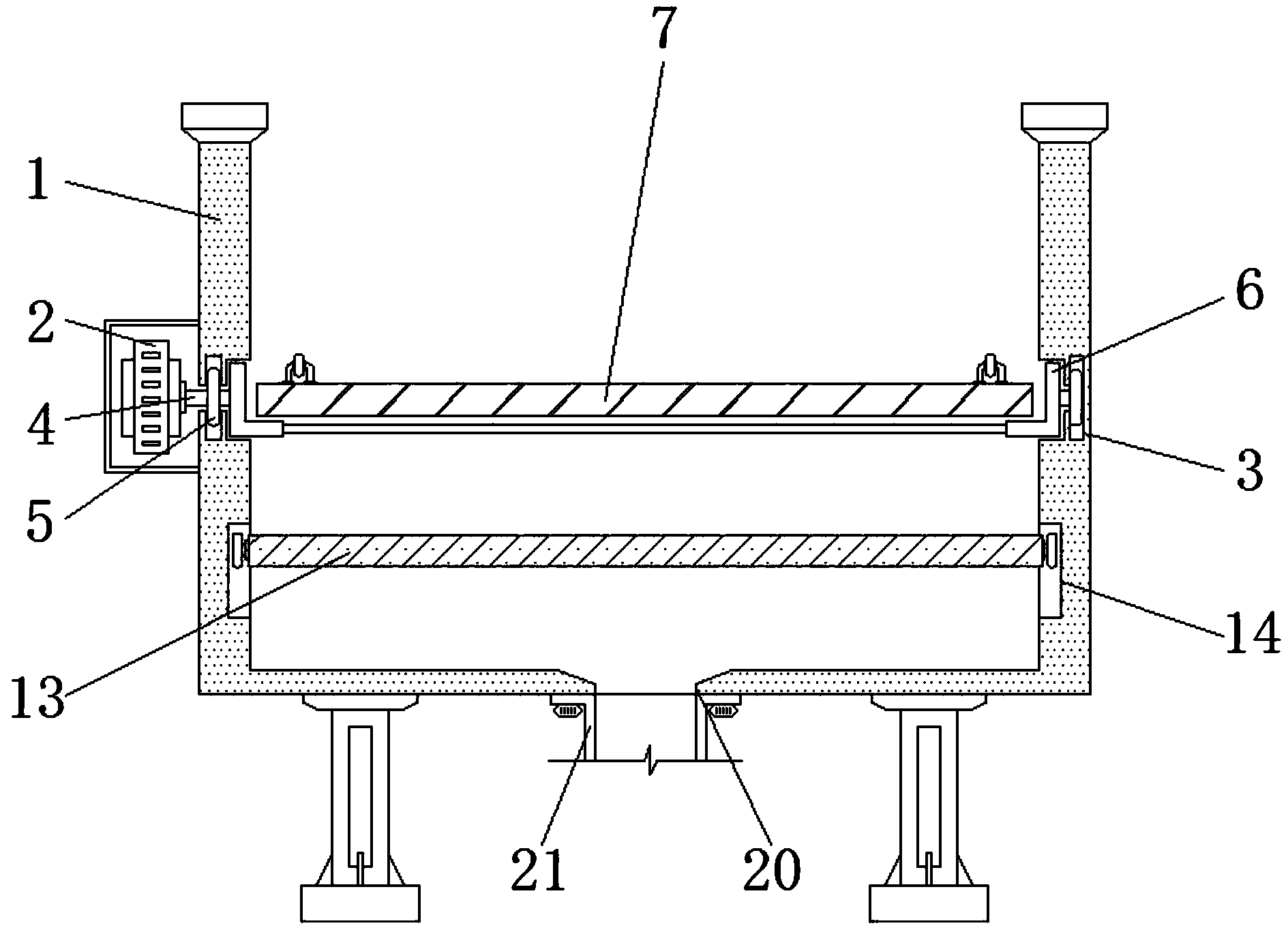

1.一种污水处理装置沉淀装置，包括沉淀箱(1)、第一筛网(7)和第二筛网(13)，其特征在于：所述沉淀箱(1)的外侧安装有震动电机(2)，且沉淀箱(1)上开设有连接槽(3)，所述震动电机(2)的右侧固定有连接杆(4)，且连接杆(4)上固定安装有封闭块(5)，并且连接杆(4)上安装有承托板(6)，所述第一筛网(7)位于沉淀箱(1)的内侧，且第一筛网(7)通过连接轴(8)与沉淀箱(1)相互连接，所述第一筛网(7)上连接有牵引线(9)，且牵引线(9)与支撑块(10)相互连接，所述第一筛网(7)的右侧设置有第一排污口(11)，且第一排污口(11)的外侧安装有阀门(12)，所述第二筛网(13)位于第一筛网(7)的下方，且第二筛网(13)通过连接轴(8)与沉淀箱(1)相互连接，并且第二筛网(13)的外侧设置有凹槽(14)，所述第二筛网(13)上固定有把杆(15)，且把杆(15)与限位钩(16)相互连接，并且限位钩(16)位于沉淀箱(1)的外侧，所述限位钩(16)的下方设置有第二排污口(17)，且第二排污口(17)通过封闭膜(18)与第二筛网(13)相互连接，所述第二排污口(17)的右侧固定有挡板(19)，且挡板(19)位于沉淀箱(1)的内侧，所述沉淀箱(1)的下方开设有出水口(20)，且出水口(20)的下方安装有排水管(21)。
2.根据权利要求1所述的一种污水处理装置沉淀装置，其特征在于：所述连接槽(3)与封闭块(5)吻合连接，且连接槽(3)通过封闭块(5)与连接杆(4)构成滑动结构。
3.根据权利要求1所述的一种污水处理装置沉淀装置，其特征在于：所述承托板(6)的个数设置有两个，且2个承托板(6)关于第一筛网(7)的中心线对称分布，并且承托板(6)为“L”型结构。
4.根据权利要求1所述的一种污水 处理装置沉淀装置，其特征在于：所述第一筛网(7)和第二筛网(13)均通过连接轴(8)与沉淀箱(1)构成旋转结构，且第二筛网(13)与凹槽(14)构成滑动结构。
5.根据权利要求1所述的一种污水处理装置沉淀装置，其特征在于：所述限位钩(16)与沉淀箱(1)构成旋转结构，且限位钩(16)与把杆(15)卡合连接。
6.根据权利要求1所述的一种污水处理装置沉淀装置，其特征在于：所述封闭膜(18)为橡胶材质，且封闭膜(18)的面积大于第二排污口(17)的面积。
说明书
一种污水处理装置沉淀装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理装置沉淀装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程，目前的污水处理一般包括沉淀、过滤、萃取、吸附、微滤等流程。
目前的污水沉淀装置不方便对污水沉淀下来的固体污染物进行清洗以及排除，导致沉淀池长期堆积脏污，影响污水进行正常沉淀，同时不同的脏污沉淀堆积在一起后期处理困难。针对上述问题，在原有的沉淀装置的基础上进行创新设计。
实用新型内容
本实用新型的目的在于提供一种污水处理装置沉淀装置，以解决上述背景技术中提出的目前的污水沉淀装置不方便对污水沉淀下来的固体污染物进行清洗以及排除，导致沉淀池长期堆积脏污，影响污水进行正常沉淀，同时不同的脏污沉淀堆积在一起后期处理困难的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理装置沉淀装置，包括沉淀箱、第一筛网和第二筛网，所述沉淀箱的外侧安装有震动电机，且沉淀箱上开设有连接槽，所述震动电机的右侧固定有连接杆，且连接杆上固定安装有封闭块，并且连接杆上安装有承托板，所述第一筛网位于沉淀箱的内侧，且第一筛网通过连接轴与沉淀箱相互连接，所述第一筛网上连接有牵引线，且牵引线与支撑块相互连接，所述第一筛网的右侧设置有第一排污口，且第一排污口的外侧安装有阀门，所述第二筛网位于第一筛网的下方，且第二筛网通过连接轴与沉淀箱相互连接，并且第二筛网的外侧设置有凹槽，所述第二筛网上固定有把杆，且把杆与限位钩相互连接，并且限位钩位于沉淀箱的外侧，所述限位钩的下方设置有第二排污口，且第二排污口通过封闭膜与第二筛网相互连接，所述第二排污口的右侧固定有挡板，且挡板位于沉淀箱的内侧，所述沉淀箱的下方开设有出水口，且出水口的下方安装有排水管。
优选的，所述连接槽与封闭块吻合连接，且连接槽通过封闭块与连接杆构成滑动结构。
优选的，所述承托板的个数设置有两个，且2个承托板关于第一筛网的中心线对称分布，并且承托板为“L”型结构。
优选的，所述第一筛网和第二筛网均通过连接轴与沉淀箱构成旋转结构，且第二筛网与凹槽构成滑动结构。
优选的，所述限位钩与沉淀箱构成旋转结构，且限位钩与把杆卡合连接。
优选的，所述封闭膜为橡胶材质，且封闭膜的面积大于第二排污口的面积。
与现有技术相比，本实用新型的有益效果是：该污水处理装置沉淀装置，方便对污水中的脏污进行分类处理，
1、连接槽与封闭块吻合连接，且连接槽通过封闭块与连接杆构成滑动结构，方便震动电机在带动第一筛网进行震动的同时还能够避免污水发生泄漏，方便对悬浮在污水中的物质进行震动分离分类;
2、第一筛网和第二筛网均通过连接轴与沉淀箱构成旋转结构，方便对第一筛网提升打开，有利于对过滤下来的垃圾进行排除处理，避免堆积在沉淀箱底部的垃圾发生难以清理的情况;
3、封闭膜为橡胶材质，且封闭膜的面积大于第二排污口的面积，方便第二筛网开启排污，同时有利于第二筛网向上进行抬升时带动封闭膜对第二排污口进行封闭，避免污水溅射到外部环境。
