公开(公告)日2018.11.23
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型污水处理设备，其结构包括设备本体、风机、管道、处理水出口、消毒池、沉淀池，所述设备本体上设有风机，所述风机与设备本体相固定连接，所述风机上设有管道，所述管道与风机相固定连接，所述设备本体左侧设有入水口，所述入水口与设备本体相固定连接，所述入水口右侧设有第一臭氧池，所述第一臭氧池与入水口相固定连接，所述第一臭氧池内设有臭氧发生器，所述臭氧发生器与第一臭氧池相固定连接，所述第一臭氧池右侧设有隔板，所述隔板与设备本体相固定连接，所述隔板右侧设有第二臭氧池，所述第二臭氧池与隔板相固定连接，本实用新型的一种新型污水处理设备及时的排污和加速净化效果，结构简单，易于实现。
权利要求书

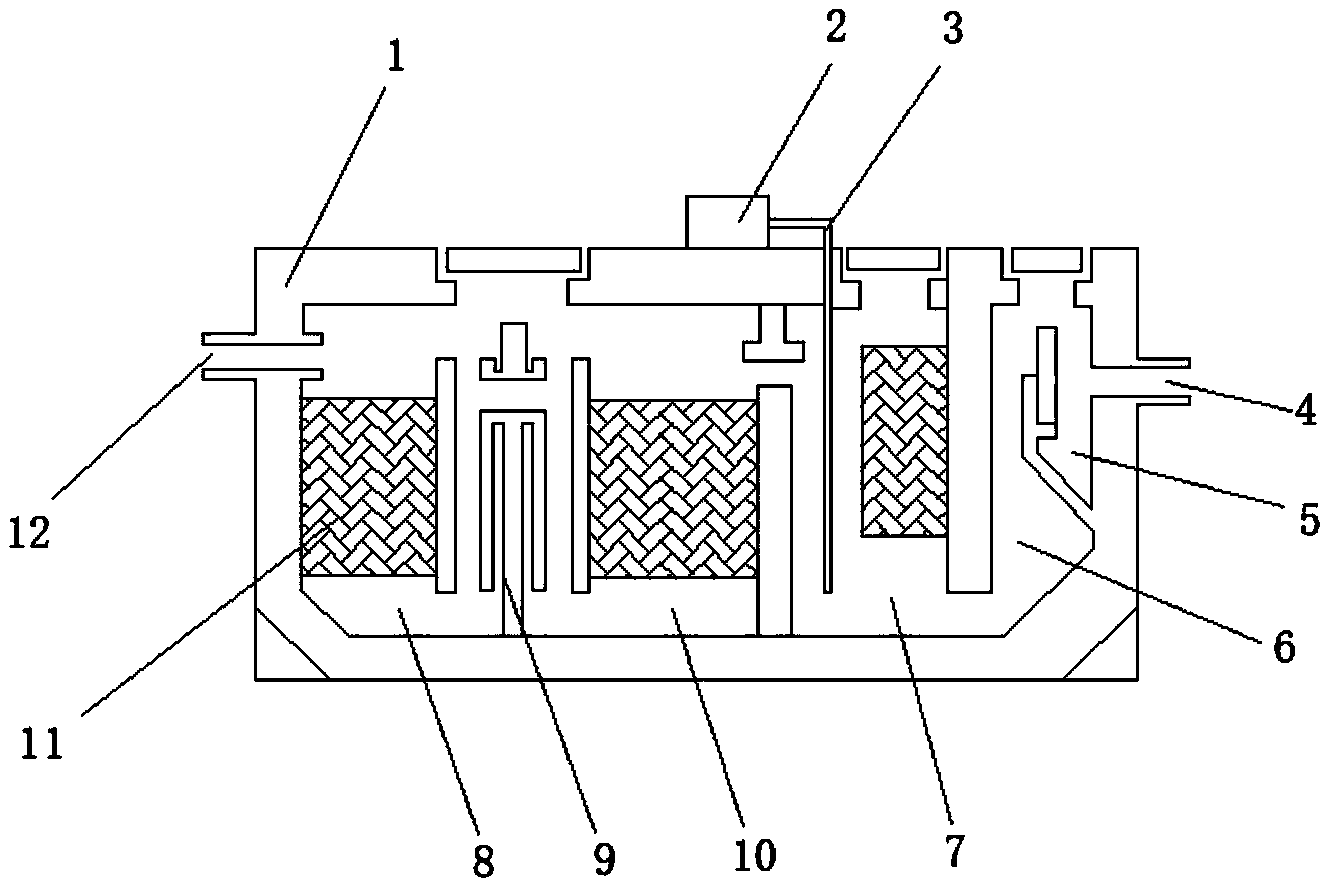

1.一种新型污水处理设备，其结构包括设备本体(1)、风机(2)、管道(3)、处理水出口(4)、消毒池(5)、沉淀池(6)，其特征在于：所述设备本体(1)上设有风机(2)，所述风机(2)与设备本体(1)相固定连接，所述风机(2)上设有管道(3)，所述管道(3)与风机(2)相固定连接，所述设备本体(1)左侧设有入水口(12)，所述入水口(12)与设备本体(1)相固定连接，所述入水口(12)右侧设有第一臭氧池(8)，所述第一臭氧池(8)与入水口(12)相固定连接，所述第一臭氧池(8)内设有臭氧发生器(11)，所述臭氧发生器(11)与第一臭氧池(8)相固定连接，所述第一臭氧池(8)右侧设有隔板(9)，所述隔板(9)与设备本体(1)相固定连接，所述隔板(9)右侧设有第二臭氧池(10)，所述第二臭氧池(10)与隔板(9)相固定连接;
所述第二臭氧池(10)右侧设有接触氧化池(7)，所述接触氧化池(7)与设备本体(1)相固定连接，所述接触氧化池(7)右侧设有沉淀池(6)，所述沉淀池(6)与接触氧化池(7)相固定连接，所述接触氧化池(7)右侧设有消毒池(5)，所述消毒池(5)与接触氧化池(7)相固定连接，所述消毒池(5)右侧设有处理水出口(4)，所述处理水出口(4)左侧设有梯子(14)，所述梯子(14)与设备本体(1)相固定连接，所述设备本体(1)下设有排污口(13)，所述排污口(13)与设备本体(1)相固定连接。
2.根据权利要求1所述的一种新型污水处理设备，其特征在于：所述设备本体(1)正面设有三个排污口(13)。
3.根据权利要求1所述的一种新型污水处理设备，其特征在于：所述梯子(14)共设有5个梯架，梯架与设备本体相固定连接。
4.根据权利要求1所述的一种新型污水处理设备，其特征在于：所述管道(3)出口位于接触氧化池(7)的底部。
5.根据权利要求1所述的一种新型污水处理设备，其特征在于：所述设备本体(1)顶部设有池盖，池盖与设备本体(1)相固定连接。
说明书
一种新型污水处理设备
技术领域
本实用新型是一种新型污水处理设备，属于污水处理设备技术领域。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，地埋式污水处理设备适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂、乳品加工厂等生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、化工等行业的有机污水处理，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用。
现有技术当中的污水处理设备的污水的处理效果不够明显，结构单一，不能及时的排污，因此亟需研发一种新型污水处理设备。
实用新型内容
针对现有技术存在的不足，本实用新型的一种新型污水处理设备，其结构包括设备本体、风机、管道、处理水出口、消毒池、沉淀池，所述设备本体上设有风机，所述风机与设备本体相固定连接，所述风机上设有管道，所述管道与风机相固定连接，所述设备本体左侧设有入水口，所述入水口与设备本体相固定连接，所述入水口右侧设有第一臭氧池，所述第一臭氧池与入水口相固定连接，所述第一臭氧池内设有臭氧发生器，所述臭氧发生器与第一臭氧池相固定连接，所述第一臭氧池右侧设有隔板，所述隔板与设备本体相固定连接，所述隔板右侧设有第二臭氧池，所述第二臭氧池与隔板相固定连接，所述第二臭氧池右侧设有接触氧化池，所述接触氧化池与设备本体相固定连接，所述接触氧化池右侧设有沉淀池，所述沉淀池与接触氧化池相固定连接，所述接触氧化池右侧设有消毒池，所述消毒池与接触氧化池相固定连接，所述消毒池右侧设有处理水出口，所述处理水出口左侧设有梯子，所述梯子与设备本体相固定连接，所述设备本体下设有排污口，所述排污口与设备本体相固定连接。
进一步地，所述设备本体正面设有三个排污口。
进一步地，所述梯子共设有5个梯架，梯架与设备本体相固定连接。
进一步地，所述管道出口位于接触氧化池的底部。
进一步地，所述设备本体顶部设有池盖，池盖与设备本体相固定连接。
本实用新型的一种新型污水处理设备，有益效果如下：
1、该种新型污水处理设备正面设有第一臭氧池排污口、第二臭氧池排污口和接触氧化池排污口，能及时的对各个水池分别进行排污，利于水源的进一步净化。
2、该种新型污水处理设备上设有双臭氧池和鼓气的管道，最终通过消毒池净化，有效的保证污水处理的纯净度。
