申请日2018.03.05
公开(公告)日2018.11.23
IPC分类号C02F11/12
摘要
本实用新型公开了一种真空处理的污泥干化设备，包括外箱体、排气口和螺旋端口，所述外箱体的内部设置有支撑梁，所述固定螺栓的下端设置有电机架，所述电机的下方连接有电机传送轴，所述排气口的下方设置有活性炭过滤网，所述活性炭过滤网的外侧安装有过滤网固定槽，所述外箱体的右侧设置有进料口，所述二层分料槽的左侧安装有污泥滑道，所述支撑台的内部设置有污泥集中室，所述螺旋端口的外侧旋接有尾气排放管道，所述外箱体的正面设置有推拉门。该真空处理的污泥干化设备使用成本较低，内部的污泥与热气直接接触面积增大，导致污泥烘干速度较快，污泥中被蒸发的水汽排向外界时，不会对空气造成污染。
权利要求书

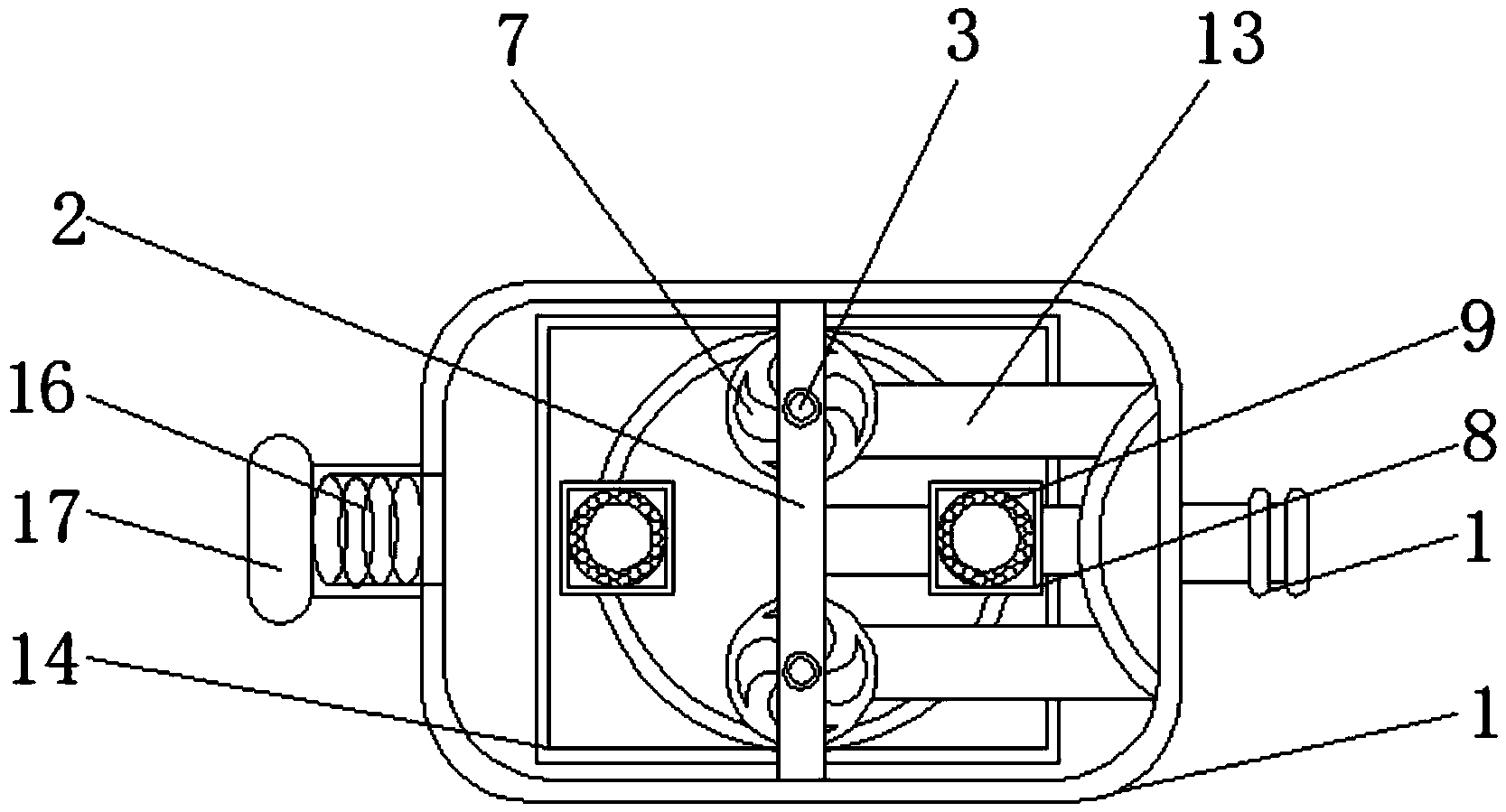

1.一种真空处理的污泥干化设备，包括外箱体(1)、排气口(10)和螺旋端口(16)，其特征在于：所述外箱体(1)的内部设置有支撑梁(2)，且支撑梁(2)的内部安装有固定螺栓(3)，所述固定螺栓(3)的下端设置有电机架(4)，且电机架(4)的内部安装有电机(5)，所述电机(5)的下方连接有电机传送轴(6)，且电机传送轴(6)的下方安装有风机(7)，所述排气口(10)的下方设置有活性炭过滤网(9)，且排气口(10)位于外箱体(1)的上表面，所述活性炭过滤网(9)的外侧安装有过滤网固定槽(8)，所述外箱体(1)的右侧设置有进料口(11)，且进料口(11)内侧设置有二层分料槽(12)，所述二层分料槽(12)的左侧安装有污泥滑道(13)，且污泥滑道(13)的下方设置有支撑台(14)，所述支撑台(14)的内部设置有污泥集中室(15)，所述螺旋端口(16)的外侧旋接有尾气排放管道(17)，且螺旋端口(16)位于外箱体(1)的左侧，所述外箱体(1)的正面设置有推拉门(18)，且推拉门(18)的内部安装有手柄(19)。
2.根据权利要求1所述的一种真空处理的污泥干化设备，其特征在于：所述风机(7)与电机(5)均设置有两个，且风机(7)之间关于支撑梁(2)的横向中心线对称，而且支撑梁(2)的长度等于外箱体(1)的宽度。
3.根据权利要求1所述的一种真空处理的污泥干化设备，其特征在于：所述活性炭过滤网(9)的形状为圆形，且活性炭过滤网(9)的外表面与活性炭过滤网(9)的内表面贴合。
4.根据权利要求1所述的一种真空处理的污泥干化设备，其特征在于：所述二层分料槽(12)的形状为弧形，且位于二层分料槽(12)左侧的污泥滑道(13)共设置有三个，而且污泥滑道(13)之间相互平行。
5.根据权利要求1所述的一种真空处理的污泥干化设备，其特征在于：所述污泥集中室(15)的竖直中轴线与污泥滑道(13)的下表面位于同一水平线，且污泥集中室(15)的上表面向内凹陷。
6.根据权利要求1所述的一种真空处理的污泥干化设备，其特征在于：所述尾气排放管道(17)通过螺旋端口(16)与外箱体(1)连接，且尾气排放管道(17)与螺旋端口(16)之间构成螺纹结构。
说明书
一种真空处理的污泥干化设备
技术领域
本实用新型涉及污泥干化设备技术领域，具体为一种真空处理的污泥干化设备。
背景技术
随着国家经济实力的增强，国民环保意识的提高，城市污水处理行业得到迅速发展，城市污泥的产量与日俱增，污泥的处置和开发利用问题日益为人们所关注，污泥根据是矿山设备厂家生产的一种非常成熟的烘干干燥设备，适于烘干污泥、金属和非金属矿的磁、重、浮精矿及水泥工业的粘土等多个行业，但是现有的污泥干化设备使用成本高，内部的污泥与热气直接接触面积小，导致污泥烘干速度较慢，其次当污泥中的水分被蒸发时，蒸发的水汽直接排向外界，污泥中携带的异味会对空气造成一定的污染，针对上述问题，我们提出了一种真空处理的污泥干化设备。
实用新型内容
本实用新型的目的在于提供一种真空处理的污泥干化设备，以解决上述背景技术中提出一般的污泥干化设备使用成本高，内部的污泥与热气直接接触面积小，导致污泥烘干速度较慢，其次当污泥中的水分被蒸发时，蒸发的水汽直接排向外界，污泥中携带的异味会对空气造成一定的污染的问题。
为实现上述目的，本实用新型提供如下技术方案：一种真空处理的污泥干化设备，包括外箱体、排气口和螺旋端口，所述外箱体的内部设置有支撑梁，且支撑梁的内部安装有固定螺栓，所述固定螺栓的下端设置有电机架，且电机架的内部安装有电机，所述电机的下方连接有电机传送轴，且电机传送轴的下方安装有风机，所述排气口的下方设置有活性炭过滤网，且排气口位于外箱体的上表面，所述活性炭过滤网的外侧安装有过滤网固定槽，所述外箱体的右侧设置有进料口，且进料口内侧设置有二层分料槽，所述二层分料槽的左侧安装有污泥滑道，且污泥滑道的下方设置有支撑台，所述支撑台的内部设置有污泥集中室，所述螺旋端口的外侧旋接有尾气排放管道，且螺旋端口位于外箱体的左侧，所述外箱体的正面设置有推拉门，且推拉门的内部安装有手柄。
优选的，所述风机与电机均设置有两个，且风机之间关于支撑梁的横向中心线对称，而且支撑梁的长度等于外箱体的宽度。
优选的，所述活性炭过滤网的形状为圆形，且活性炭过滤网的外表面与活性炭过滤网的内表面贴合。
优选的，所述二层分料槽的形状为弧形，且位于二层分料槽左侧的污泥滑道共设置有三个，而且污泥滑道之间相互平行。
优选的，所述污泥集中室的竖直中轴线与污泥滑道的下表面位于同一水平线，且污泥集中室的上表面向内凹陷。
优选的，所述尾气排放管道通过螺旋端口与外箱体连接，且尾气排放管道与螺旋端口之间构成螺纹结构。
与现有技术相比，本实用新型的有益效果是：该真空处理的污泥干化设备使用成本较低，内部的污泥与热气直接接触面积增大，导致污泥烘干速度较快，污泥中被蒸发的水汽排向外界时，不会对空气造成污染，该真空处理的污泥干化设备设置有电机架、电机、电机传送轴和风机，给电机通电后，电机带动电机传送轴进行转动，使得风机进行高速旋转，旋转的风机能分散外箱体内部的热量，使得外箱体内部的热量均匀分布，提高该装置的工作效率，该真空处理的污泥干化设备设置有排气口、活性炭过滤网和过滤网固定槽，当污泥在外箱体内部进行高温蒸发后，污泥中的水分经过活性炭过滤网的过滤后，通过排气口排向外界，活性炭过滤网能吸收污泥中的异味，使得不会对外界空气造成污染，在提高污泥蒸发的效率上设置有进料口，且进料口内侧设置有、二层分料槽、污泥滑道，污泥通过进料口进入二层分料槽后，由二层分料槽分成三份进入污泥滑道，三个污泥滑道的设置增大了污泥与热量的接触面积，加快了污泥蒸发速率，向下倾斜的污泥滑道使得污泥向下滑动，最后污泥落入污泥集中室内，该装置利用锅炉余热来提供热源，在保护的环境的同时，也节约了成本。
