申请日2018.03.05
公开(公告)日2018.11.23
IPC分类号C02F9/02; C02F1/24; C02F1/52
摘要
本实用新型涉及一种叠层气浮白水处理装置，其特征是由长方形槽体、叠层模块、刮渣装置、水位控制板、回流水泵和溶气装置组成。气浮机的长方形槽体内部设有叠层模块，叠层模块安装在固定于池体中部的支撑架上;倒锥台型污泥斗置于叠层模块下方，排泥口从污泥斗引出;气浮槽体的两端分别设置有污水进口和清水出口;刮渣装置固定在池体顶部，水位控制板安装在池体一侧的顶部;清水收集系统贯穿于整个槽体的长度。此套装置可将气泡浮选和叠层分选有效结合，提供一种工艺流程短、能将密度与水相近且悬浮物沉降性能较差的悬浮物质，和密度大于水且悬浮物沉降性能较好的悬浮物质同时除掉，在造纸白水处理中获得了满意的处理效果。
权利要求书
1.一种叠层气浮白水处理装置，其特征是由长方形槽体、叠层模块、刮渣装置、水位控制板、回流水泵和溶气装置组成;气浮机的长方形槽体内部设有叠层模块，叠层模块安装在固定于池体中部的支撑架上;倒锥台型污泥斗置于叠层模块下方，排泥口从污泥斗引出;气浮槽体的两端分别设置有污水进口和清水出口;刮渣装置固定在池体顶部，水位控制板安装在池体一侧的顶部;清水收集系统贯穿于整个槽体的长度。
2.按照权利要求1所述的叠层气浮白水处理装置，其特征在于所述的长方形槽体采用模块化设计，便于不同槽体宽度和长度的组装。
3.按照权利要求1所述的叠层气浮白水处理装置，其特征在于所述的叠层模块采用模块化设计，便于适应不同规格的长方形槽体。
说明书
一种实用的叠层气浮白水处理装置
技术领域
本发明属废水处理技术领域，涉及废水处理装置，尤其是一种气浮处理装置与分选处理装置相结合的处理装置。
背景技术
造纸厂白水的处理，不仅在节约纤维、填料及水源等方面具有经济意义，而且对于废水的处理、水质净化等方面亦有重大的意义。
气浮法处理造纸白水就是在一定的压力下，将空气溶解在水中作为工作介质，然后将这些溶解于水中的气体经过减压释放，成为无数微小气泡。而此前待处理的白水已经加入了絮凝剂和活性剂，这会有助于白水中纤维和填料颗粒凝聚成较大的颗粒状絮凝体并有助于气泡的稳定。当微小气泡与经过混凝作用后的白水作用后，这些絮凝体会被气泡吸附，使其比重小于水，然后随着气泡的浮力而上升到水面，形成悬浮渣层被除去，从而水质得到了净化。
而在某些纸种的白水中，除了有大量的细小轻质颗粒外，还有不少比重和水相差较大的颗粒物，比如沉淀碳酸钙等。如果仅仅采用气浮浮选的话会导致重质颗粒也会随着气浮上升，出水水质变差。为此把浮选和分选结合的技术显得十分必要。
发明内容
本发明的目的是改进造纸白水处理工艺和设备中的不足，对于含有重质颗粒的白水，将气浮分离法和分选分离法有效结合，提供一种工艺流程短、能将轻质的、密度与水相近且悬浮物沉降性能较差的悬浮物质，和密度大于水且悬浮物沉降性能较好的悬浮物质同时除掉，并能易于操作的气浮装置。

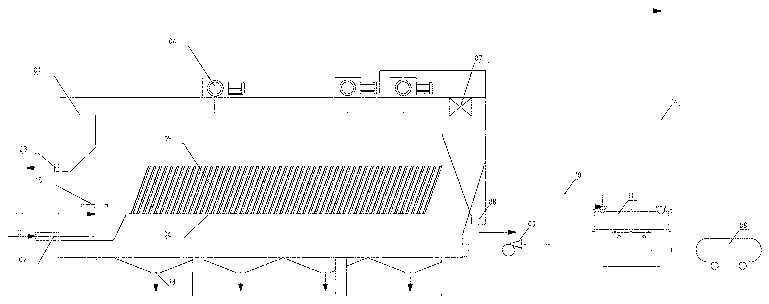

按照本发明提供的技术方案，一种实用的叠层气浮白水处理装置，其特征是由长方形槽体、倾斜的叠层模块、刮渣装置、水位控制板、回流水泵和溶气装置组成。气浮机的长方形槽体内部设有叠层模块，叠层模块安装在固定于池体中部的支撑架上;倒锥台型污泥斗置于叠层模块下方，排泥口从污泥斗引出;气浮槽体的两端分别设置有污水进口和清水出口;刮渣装置固定在池体顶部，水位控制板安装在池体一侧的顶部;清水收集系统贯穿于整个槽体的长度。
