申请日2018.04.20
公开(公告)日2018.07.20
IPC分类号C02F3/28; F01N5/02
摘要
本发明涉及房车技术领域，特指房车污水处理及能源利用系统，包括有发动机、散热器、房车生活用水区、净水桶、生活用水桶、厌氧发酵桶、污水桶、储气容器，净水桶和生活用水桶的出水口分别通过管路连接到生活用水区;本发明通过厌氧发酵桶收集生活用水区日常生活的废水及排泄物等并进行厌氧发酵，然后利用储气容器收集厌氧发酵桶产生的燃气为房车内提供日常燃气的使用，同时利用污水桶收集废水，厌氧发酵桶内部的污水经过发酵处理成为沼液沼渣，可以作为有机肥料使用又不会污染环境，有效的解决了房车在行驶过程中日常生活的排泄垃圾及餐厨垃圾随意丢弃随地排放的问题，使房车的使用更便利、环保、卫生。
权利要求书
1.房车污水处理及能源利用系统，包括有发动机(2)、散热器(6)、房车生活用水区(4)，其特征在于：还包括有用于储存洁净水的净水桶(1)、用于储存生活用水的生活用水桶(3)、用于收集生活用水区(4)废水及废弃物的厌氧发酵桶(5)、污水桶(8)、用于收集厌氧发酵桶(5)产生的燃气的储气容器(9)，净水桶(1)和生活用水桶(3)的出水口分别通过管路连接到生活用水区(4)，厌氧发酵桶(5)设有第一进料口(51)、排气口(52)、排污水口(53)，第一进料口(51)通过管路连接到生活用水区(4)的排污口，厌氧发酵桶(5)的排污水口(53)通过管路与污水桶(8)的进水口连通，厌氧发酵桶(5)的排气口(52)通过管路与储气容器(9)的进气口连通，储气容器(9)的出气口通过管路连接到生活用水区(4)。
2.根据权利要求1所述的房车污水处理及能源利用系统，其特征在于：所述生活用水桶(3)内部设有第一螺旋导热管(10)，厌氧发酵桶(5)内部设有第二螺旋导热管(13)，发动机(2)的冷却液出口通过散热管路依次连接第一螺旋导热管(10)、第二螺旋导热管(13)、散热器(6)、发动机(2)的冷却液入口形成散热回路。
3.根据权利要求1所述的房车污水处理及能源利用系统，其特征在于：所述散热器(6)为冷却水箱。
4.根据权利要求1所述的房车污水处理及能源利用系统，其特征在于：所述厌氧发酵桶(5)设有第二进料口(54)，第二进料口(54)连接有碎肉机(7)，碎肉机(7)的出料口与第二进料口(54)之间连接有螺旋推进器(12)。
5.根据权利要求1所述的房车污水处理及能源利用系统，其特征在于：所述厌氧发酵桶(5)和生活用水桶(3)外表面均包覆有一层保温海绵。
6.根据权利要求1所述的房车污水处理及能源利用系统，其特征在于：所述生活用水桶(3)上设有常闭温控开关(11)。
7.根据权利要求1所述的房车污水处理及能源利用系统，其特征在于：所述储气容器(9)为软体式储气袋。
8.根据权利要求1所述的房车污水处理及能源利用系统，其特征在于：所述厌氧发酵桶(5)的排气口(52)与储气容器(9)的进气口之间的管路上设有止回阀(15)。
9.根据权利要求1所述的房车污水处理及能源利用系统，其特征在于：所述污水桶(8)的底部设有自动排放口(81)。
10.根据权利要求1所述的房车污水处理及能源利用系统，其特征在于：所述污水桶(8)侧面自上而下1/4处设置有溢水口(82)。
说明书
房车污水处理及能源利用系统
技术领域：
本发明涉及房车技术领域，特指房车污水处理及能源利用系统。
背景技术：
房车，又称“车轮上的家”，兼具“房”与“车”两大功能，但其属性还是车，是一种可移动、具有居家必备的基本设施的车种。传统的房车污水处理都是在车上配备污水箱，专门收集废水和粪便水，当车子开到房车营地时，房车跟营地内专门收集废水的管道连接，把废水和粪便水排放到营地内的污水处理站，或者直接在郊区田地边排放。这样的污水处理方法不仅非常不方便，而且会污染环境的。
发明内容：

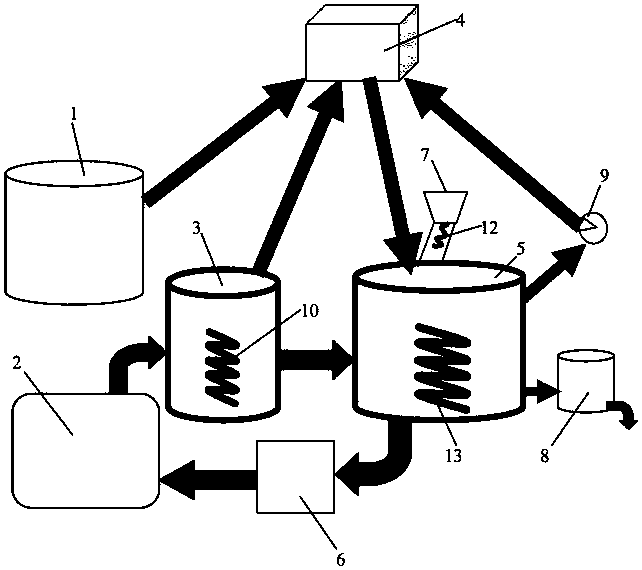

本发明的目的就是针对现有技术存在的不足而提供一种能够有效处理房车日常生活产生的废弃物和污水、同时能充分利用发动机运行时产生的热量解决房车日常热水和燃气使用问题的房车污水处理及能源利用系统。
为了实现上述目的，本发明采用的技术方案是：房车污水处理及能源利用系统，包括有发动机、散热器、房车生活用水区、用于储存洁净水的净水桶、用于储存生活用水的生活用水桶、用于收集生活用水区废水及废弃物的厌氧发酵桶、污水桶、用于收集厌氧发酵桶产生的燃气的储气容器，净水桶和生活用水桶的出水口分别通过管路连接到生活用水区，厌氧发酵桶设有第一进料口、排气口、排污水口，第一进料口通过管路连接到生活用水区的排污口，厌氧发酵桶的排污水口通过管路与污水桶的进水口连通，厌氧发酵桶的排气口通过管路与储气容器的进气口连通，储气容器的出气口通过管路连接到生活用水区。
所述生活用水桶内部设有第一螺旋导热管，厌氧发酵桶内部设有第二螺旋导热管，发动机的冷却液出口通过散热管路依次连接第一螺旋导热管、第二螺旋导热管、散热器、发动机的冷却液入口形成散热回路。
所述散热器为冷却水箱。
所述厌氧发酵桶设有第二进料口，第二进料口连接有碎肉机，碎肉机的出料口与第二进料口之间连接有螺旋推进器。
所述厌氧发酵桶和生活用水桶外表面均包覆有一层保温海绵。
所述生活用水桶上设有常闭温控开关。
所述储气容器为软体式储气袋。
所述厌氧发酵桶的排气口与储气容器的进气口之间的管路上设有止回阀。
所述污水桶的底部设有自动排放口。
所述污水桶侧面自上而下1/4处设置有溢水口。
本发明有益效果在于：本发明提供的房车污水处理及能源利用系统，包括有发动机、散热器、房车生活用水区、净水桶、生活用水桶、厌氧发酵桶、污水桶、储气容器，净水桶和生活用水桶的出水口分别通过管路连接到生活用水区，厌氧发酵桶设有第一进料口、排气口、排污水口，第一进料口通过管路连接到生活用水区的排污口，厌氧发酵桶的排污水口通过管路与污水桶的进水口连通，厌氧发酵桶的排气口通过管路与储气容器的进气口连通，储气容器的出气口通过管路连接到生活用水区;本发明通过厌氧发酵桶收集生活用水区日常生活的废水及排泄物等并进行厌氧发酵，然后利用储气容器收集厌氧发酵桶产生的燃气为房车内提供日常燃气的使用，同时利用污水桶收集厌氧发酵桶内经过厌氧发酵后产生的废水，厌氧发酵桶内部的污水经过发酵处理成为沼液沼渣，不但可以作为有机肥料使用也不会污染环境，能够有效处理房车日常生活产生的废弃物和污水，有效的解决了房车在行驶过程中日常生活的排泄垃圾及餐厨垃圾随意丢弃随地排放的问题，使房车的使用更便利、环保、卫生。
另外，生活用水桶内部设有第一螺旋导热管，厌氧发酵桶内部设有第二螺旋导热管，发动机的冷却液出口通过散热管路依次连接第一螺旋导热管、第二螺旋导热管、散热器、发动机的冷却液入口形成散热回路，房车在行驶过程中发动机所产生的热量先经过生活用水桶内部的第一螺旋导热管，用于加热生活用水桶内部的冷水成为热水;然后再经过厌氧发酵桶内部的第二螺旋导热管，用于厌氧发酵桶内部的发酵产沼加温;最后又再经过散热器散热，用于为发动机降温，能充分利用发动机运行时产生的热量解决房车日常热水和燃气使用问题。
