申请日2018.04.24
公开(公告)日2018.12.21
IPC分类号B28C9/02; B01D21/02
摘要
本实用新型公开一种混凝土搅拌站砂石污水循环回收系统，包括搅拌车上用于导料的导料槽、砂石分离机、与所述砂石分离机排污口连接的沉淀池、与所述沉淀池相连的清水池，所述沉淀池的底面由斜面结构构成;所述沉淀池内设有砂水分离机，所述砂水分离机包括筒体，所述筒体上设有进料口和出料口，所述进料口置于沉淀池最底部;所述清水池通过管道分别于导料槽、搅拌车相连。本实用新型通过在所述沉淀池内设置砂水分离机，随时对所述沉淀池内的砂石进行清理，不会对搅拌站的正常清理工作带来影响。
权利要求书

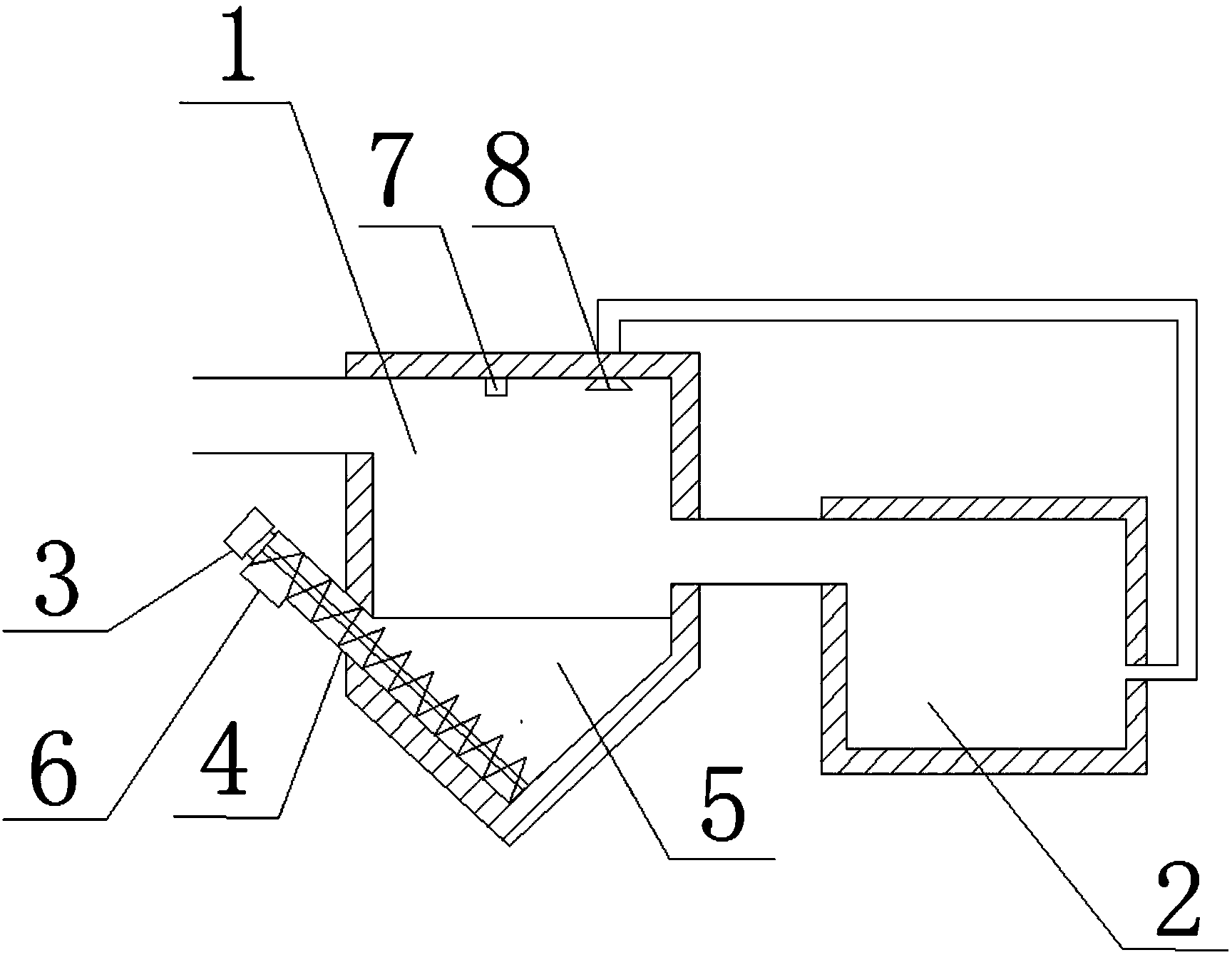

1.一种混凝土搅拌站砂石污水循环回收系统，包括搅拌车上用于导料的导料槽、砂石分离机、与所述砂石分离机排污口连接的沉淀池(1)、与所述沉淀池(1)相连的清水池(2)，其特征在于，所述沉淀池(1)的底面由斜面结构构成;所述沉淀池(1)内设有砂水分离机(3)，所述砂水分离机(3)包括筒体(4)，所述筒体(4)上设有进料口(5)和出料口(6)，所述进料口(5)置于沉淀池(1)最底部。
2.根据权利要求1所述的一种混凝土搅拌站砂石污水循环回收系统，其特征在于，所述清水池(2)通过管道分别于导料槽、搅拌车、搅拌楼、料仓等相连。
3.根据权利要求1所述的一种混凝土搅拌站砂石污水循环回收系统，其特征在于，所述砂水分离机(3)为螺旋式砂水分离机(3)。
4.根据权利要求1所述的一种混凝土搅拌站砂石污水循环回收系统，其特征在于，所述沉淀池(1)的池壁下部逐渐向底面中心收紧，形成锥形。
5.根据权利要求1所述的一种混凝土搅拌站砂石污水循环回收系统，其特征在于，所述沉淀池(1)底部由一个斜面构成楔形结构。
6.根据权利要求1所述的一种混凝土搅拌站砂石污水循环回收系统，其特征在于，所述沉淀池(1)内设有用于监测所述沉淀池底部沉积物高度的监测探头(7)。
7.根据权利要求1所述的一种混凝土搅拌站砂石污水循环回收系统，其特征在于，所述沉淀池(1)、清水池(2)的布置高度逐级降低。
8.根据权利要求1所述的一种混凝土搅拌站砂石污水循环回收系统，其特征在于，所述沉淀池(1)内还设有用于冲洗所述沉淀池(1)的喷头(8)，所述喷头(8)通过管道与所述清水池(2)相连。
说明书
一种混凝土搅拌站砂石污水循环回收系统
技术领域
本实用新型属于混凝土建筑材料加工领域，尤其涉及一种混凝土搅拌站砂石污水循环回收系统。
背景技术
混凝土搅拌站每天冲洗搅拌器、运输车等设备时需要用去大量的水，这些冲洗设备的浆水中含有水泥浆、骨料和骨料带入的杂质、外加剂等，这些废料中的砂石等可以重新回收利用，而现实中是随意排放、丢弃导致了材料浪费;另一方面从环保的角度，清洗水泥浆或混凝土的水具有强碱性，pH值较大，可达12左右，随意排放会污染环境，因此，浆水的再利用是环境保护和节约水资源所必要的途径，目前的建筑工程上急需一种混凝土砂石污水循环系统用于对泥浆水进行回收利用。
中国CN201720069600.2号专利公开了一种混凝土砂石污水循环回收系统，其技术方案要点是一种混凝土砂石污水循环回收系统，包括搅拌车上用于导料的导料槽、与导料槽连接的砂石分离机、与砂石分离机排污口连接的搅拌沉降池，与搅拌沉降池连接的压滤机，以及与压滤机连接的清水池，所述搅拌沉降池还连接有用于提高搅拌沉降池水量的补充水源，所述清水通过设置管道一连接至搅拌沉降池，所述清水池通过设置管道二分别连接至导料槽、搅拌车;所述清水池通过管道三还连接至搅拌楼、计量仓及卸料仓。本实用新型的混凝土砂石污水循环回收系统能够将沉降后的水冲洗进行喷淋回收，并且回收系统效率高，水量充足，但系统结构复杂，安装成本较高。
中国CN201320647826.8专利公开了一种混凝土搅拌站浆水回收系统，包括砂石分离机，所述砂石分离机入口处连接受料槽，所述砂石分离机包括砂石出口和浆水出口，所述砂石出口连接砂石回收装置，所述浆水出口连接搅拌池，所述搅拌池的出口连接隔膜压滤机，所述隔膜压滤机通过出水管道连接以清水池。与现有技术相比，本实用新型的混凝土搅拌站浆水回收系统通过对搅拌车、运输车清洗水进行砂石分离，再通过压滤机过滤，实现了将搅拌车残留混凝土中砂石进行分离并回用，并对清洗搅拌车产生的浆水进行回收利用，达到了资源循环利用的目的，响应了国家节能减排的号召。该实用新型所述的浆水回收系统用水量较大，且水的利用率较低。
目前使用的混凝土搅拌站废水循环回收系统，存在以下几方面的问题：(1)系统设置较为复杂，成本较高;(2)在对搅拌车、搅拌站地面进行冲洗时用水量较大，现有的废水循环过程中对废水处理后进行排放，利用率低;(3)沉积在沉淀池内部的砂石较难清理干净，一般采用人工移出，工作强度较大，且清理过程中废水循环系统处于关闭状态，易打乱搅拌站的正常工作秩序。因此，急需设计一种混凝土搅拌站砂石污水循环回收系统。
发明内容
本实用新型的目的是针对现有技术存在的问题，提供一种混凝土搅拌站砂石污水循环回收系统，通过在所述沉淀池内设置砂水分离机，随时对所述沉淀池内的砂石进行清理，不会对搅拌站的正常清理工作带来影响。
为实现上述目的，本实用新型采用的技术方案是：
一种混凝土搅拌站砂石污水循环回收系统，包括搅拌车上用于导料的导料槽、砂石分离机、与所述砂石分离机排污口连接的沉淀池、与所述沉淀池相连的清水池，所述沉淀池的底面由斜面结构构成;所述沉淀池内设有砂水分离机，所述砂水分离机包括筒体，所述筒体上设有进料口和出料口，所述进料口置于沉淀池最底部。
本实用新型所述的沉淀池底部由斜面结构构成，所述砂水分离机的进料口位于所述斜面结构的最低点，当所述沉淀池内的砂石堆积到一定程度时，所述砂水分离机工作将沉积的砂石转运至物料仓进行回收利用;传统情况下，沉淀池一般分为三级，逐步进行沉淀，一级沉淀池用于沉积颗粒较大的砂石，二级沉淀池用于沉淀颗粒较小的泥沙，三级沉淀池一般沉积泥浆，当一级沉淀池内的砂石积累到一定量时一般采用人工挖掘的方式去除砂石，二、三级沉淀池则采取搅拌后抽取的方式清理;本实用新型可以在一级沉淀池底部设置砂水分离机大大简化砂石清理过程，减少人工劳动，且在清理过程中废水循环系统无需临时关闭，仍然能够正常工作，不会扰乱搅拌站的正常工作秩序;此外，可将所述出料口分为石子出料口和砂子出料口，在所述砂水分离机的输送过程中分离砂石，简化砂石分离步骤，提高工作效率。
优选地，所述清水池通过管道分别于导料槽、搅拌车、搅拌楼、料仓等相连。将所述清水池与搅拌站内的各个需要用水的场地、设备相连，提高水的利用率。
优选地，所述砂水分离为螺旋式砂水分离机。选用螺旋式砂水分离机分离强度大，性能稳定。
优选地，所述沉淀池的池壁下部逐渐向底面中心收紧，形成锥形;所述沉淀池底部由一个斜面构成楔形结构。
将本实用新型所述的沉淀池底部设置成锥形或楔形，使所述沉淀池具有最低点，使得砂石均能向最低点运动，再将所述砂水分离器的进料口设置在所述沉淀池的最低点，进一步促进砂石快速排出。
优选地，所述沉淀池内设有用于监测所述沉淀池底部沉积物高度的监测探头。
所述监测探头为与外部显示器相连的摄像头，通过所述摄像头可将所述沉淀池内砂石的沉积情况传输到所述显示器上，相关工作人员可通过显示器得知所述沉淀池的沉积情况，当砂石沉积到一定厚度时，启动所述砂水分离器对沉淀池进行清理，避免砂石沉积未及时清理对搅拌站工作带来影响。
优选地，所述沉淀池、清水池的布置高度逐级降低。利用地理位置的设置减少能耗。
优选地，所述沉淀池内还设有用于冲洗所述沉淀池的喷头，所述喷头通过管道与所述清水池相连。
在所述沉淀池内设置与所述清水池相连的喷头，将所述清水池内的水引入所述沉淀池内对所述沉淀池进行冲洗，提高水的利用率，节约资源。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型通过在所述沉淀池内设置所述砂水分离机对所述沉淀池内的砂石进行清理，减少人工劳动强度，提高效率，且在清理过程中无需暂停废水循环系统，保证搅拌站正常工作秩序;
(2)本实用新型所述沉淀池底部由斜面结构构成，将所述砂水分离机进料口置于所述沉淀池底部最低点，有利于砂石的彻底清理;
(3)本实用新型在所述沉淀池内设置用于监测砂石沉积情况的监测探头，当砂石沉积到一定程度时，启动所述砂水分离机对所述沉淀池进行清理，避免砂石未及时清理带来的不便;
(4)本实用新型在所述沉淀池内设置与所述清水池相连通的喷头，利用清水池内的水对所述沉淀池进行冲洗，提高污水利用率。
