申请日2018.03.26
公开(公告)日2018.12.04
IPC分类号C02F7/00
摘要
本实用新型涉及一种具有曝气装置的污水处理池，包括池体，于池体处设置的曝气装置，以及和曝气装置连接的缓冲罐及曝气风机，所述曝气装置包括曝气软管，通过连接接头连接在曝气软管两端的连接软管，以及由快速接头与连接软管相连的具有分气支管的分气盒，还包括连接在分气盒上的串接有阀门的进气管，并联在分气支管上的串接有阀门的排污管，以及套设在曝气软管上、以供曝气软管穿过的曝气管导向机构，在池体的端部设有与缓冲罐连通的主气管，在池体的底部设有机构固定座。本实用新型的具有曝气装置的污水处理池能够实现对曝气软管的在线更换，进而可便于曝气软管的更换，以及提高更换的工作效率，而有着很好的实用性。
权利要求书
1.一种具有曝气装置的污水处理池，包括池体，于所述池体处设置的曝气装置，以及和所述曝气装置连接的缓冲罐及曝气风机，其特征在于：
所述曝气装置包括曝气软管，通过连接接头连接在所述曝气软管两端的连接软管，以及由快速接头与所述连接软管相连的具有分气支管的分气盒，所述快速接头连接在分气支管上，所述分气盒位于所述池体的一端，还包括连接在所述分气盒上的串接有阀门的进气管，并联在所述分气支管上的串接有阀门的排污管，以及套设在所述曝气软管上、以供所述曝气软管穿过的曝气管导向机构，所述曝气管导向机构为沿所述曝气软管的长度方向间隔设置的多个，且在所述曝气管导向机构的两端设有固定孔;
在所述池体的端部设有与所述缓冲罐连通的主气管，所述进气管连接至所述主气管上，在所述池体的底部设有与所述固定孔相连、以固定所述曝气管导向机构的机构固定座。
2.根据权利要求1所述的具有曝气装置的污水 处理池，其特征在于：所述曝气管导向机构包括位于两端的固定板，连接在两端的固定板之间、且为上下间隔布置的两根导向杆，以及固定在两根所述导向杆之间、并为沿所述导向杆长度方向间隔布置的多个分隔件，所述固定孔位于所述固定板上。
3.根据权利要求2所述的具有曝气装置的污水处理池，其特征在于：在所述固定板上构造有插接柱，所述导向杆的端部套接固定于所述插接柱上。
4.根据权利要求2所述的具有曝气装置的污水处理池，其特征在于：所述固定孔为长圆孔。
5.根据权利要求2所述的具有曝气装置的污水处理池，其特征在于：所述导向杆为圆杆，所述分隔件通过形成于所述分隔件两端的圆弧槽卡置固定在两根所述导向杆之间。
6.根据权利要求2所述的具有曝气装置的污水处理池，其特征在于：在两根所述导向杆之间卡置固定有曝气管清理机构，所述曝气管清理机构包括两端卡置在所述导向杆上、并形成有通孔的机构主体，以及外周侧嵌装固定于所述通孔的内壁上、且内周侧延伸入所述通孔内的环形刷体。
7.根据权利要求6所述的具有曝气装置的污水处理池，其特征在于：在所述通孔的内壁上，于所述环形刷体的至少一侧形成有截面为锥形的环状凸起。
8.根据权利要求2所述的具有曝气装置的污水处理池，其特征在于：所述机构固定座包括位于两端的具有定位孔的座体，连接于两端的所述座体之间的连接杆，以及沿所述连接杆的长度方向间隔布置的多个具有嵌装槽的安装块，且于所述安装块上设有贯穿所述嵌装槽两相对侧的连接孔。
9.根据权利要求1所述的具有曝气装置的污水处理池，其特征在于：在所述池体的侧壁上设有供所述连接软管穿过的导向环。
10.根据权利要求1至9中任一项所述的具有曝气装置的污水处理池，其特征在于：所述进气管和所述分气支管为钢管，所述曝气管导向机构由塑料制成。
说明书
具有曝气装置的污水处理池
技术领域
本实用新型属于污水处理设备技术领域，尤其涉及一种具有曝气装置的污水处理池。
背景技术
在污水处理行业，曝气系统起着为污水池增氧的作用，目前广泛使用的曝气软管为由硅橡胶、三元乙丙橡胶或聚氨酯等弹性材料制作的弹性管体，其上设置有自闭微孔。曝气时气流冲开管体上的自闭微孔，气体通过微孔进入周围的污水，停止曝气时管体上的自闭微孔在弹力作用下自闭，防止污水进入曝气软管中。
曝气软管的工作环境恶劣，其上很容易沉积污泥，把自闭微孔堵塞，影响曝气效果、增加能耗、缩短管体使用寿命。而现有的曝气系统大多不能对曝气软管进行在线更换，只能把污水池中的水放掉，再进行更换，其更换不方便且工作效率很低。
实用新型内容
针对以上描述，本实用新型的目的在于提供一种具有曝气装置的污水处理池，以能够在线更换曝气软管。
本实用新型的技术方案是通过以下方式实现的：

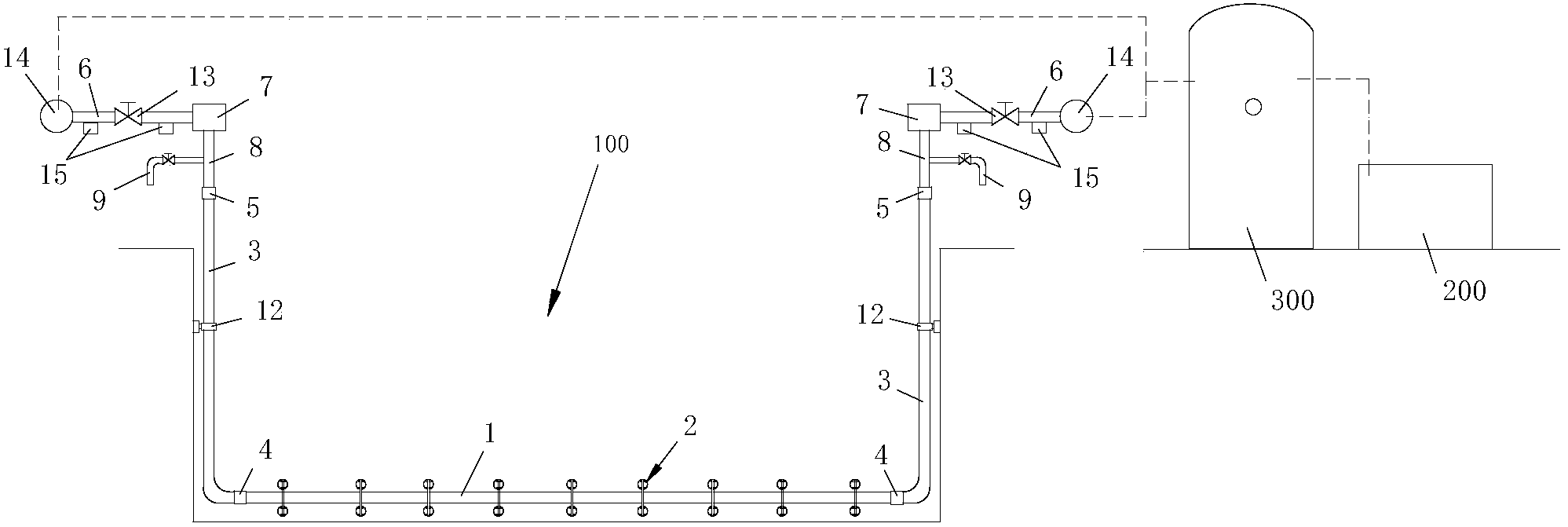

一种具有曝气装置的污水处理池，包括池体，于所述池体处设置的曝气装置，以及和所述曝气装置连接的缓冲罐及曝气风机，且，
所述曝气装置包括曝气软管，通过连接接头连接在所述曝气软管两端的连接软管，以及由快速接头与所述连接软管相连的具有分气支管的分气盒，所述快速接头连接在分气支管上，所述分气盒位于所述池体的一端，还包括连接在所述分气盒上的串接有阀门的进气管，并联在所述分气支管上的串接有阀门的排污管，以及套设在所述曝气软管上、以供所述曝气软管穿过的曝气管导向机构，所述曝气管导向机构为沿所述曝气软管的长度方向间隔设置的多个，且在所述曝气管导向机构的两端设有固定孔;
在所述池体的端部设有与所述缓冲罐连通的主气管，所述进气管连接至所述主气管上，在所述池体的底部设有与所述固定孔相连、以固定所述曝气管导向机构的机构固定座。
作为对上述方式的限定，所述曝气管导向机构包括位于两端的固定板，连接在两端的固定板之间、且为上下间隔布置的两根导向杆，以及固定在两根所述导向杆之间、并为沿所述导向杆长度方向间隔布置的多个分隔件，所述固定孔位于所述固定板上。
作为对上述方式的限定，在所述固定板上构造有插接柱，所述导向杆的端部套接固定于所述插接柱上。
作为对上述方式的限定，所述固定孔为长圆孔。
作为对上述方式的限定，所述导向杆为圆杆，所述分隔件通过形成于所述分隔件两端的圆弧槽卡置固定在两根所述导向杆之间。
作为对上述方式的限定，在两根所述导向杆之间卡置固定有曝气管清理机构，所述曝气管清理机构包括两端卡置在所述导向杆上、并形成有通孔的机构主体，以及外周侧嵌装固定于所述通孔的内壁上、且内周侧延伸入所述通孔内的环形刷体。
作为对上述方式的限定，在所述通孔的内壁上，于所述环形刷体的至少一侧形成有截面为锥形的环状凸起。
作为对上述方式的限定，所述机构固定座包括位于两端的具有定位孔的座体，连接于两端的所述座体之间的连接杆，以及沿所述连接杆的长度方向间隔布置的多个具有嵌装槽的安装块，且于所述安装块上设有贯穿所述嵌装槽两相对侧的连接孔。
作为对上述方式的限定，在所述池体的侧壁上设有供所述连接软管穿过的导向环。
作为对上述方式的限定，所述进气管和所述分气支管为钢管，所述曝气管导向机构由塑料制成。
本实用新型的优点在于：
本实用新型的具有曝气装置的污水处理池，在使用时若需要在线更换曝气软管，可将阀门关闭，并使一端的连接软管通过连接接头连接新的曝气软管，然后通过在另一端的拉拽，从而可以待更换的曝气软管为导引绳，而使新的曝气软管穿过曝气管导向机构进入曝气位置，以实现对曝气软管的在线更换，进而可便于曝气软管的更换，以及提高更换的工作效率，而有着很好的实用性。
