申请日2003.11.08
公开(公告)日2004.11.10
IPC分类号C02F1/78; C02F1/46; C02F1/463
摘要
一种氧化、极化循环水处理装置，属于氧化、极化循环水处理装置。该水处理装置有极化处理器和氧化处理器，氧化处器的扩散器和极化处理器的电极均连接在循环水管道中。其积极作用为：1.氧化金属离子，防止磁短路，保证电磁处理正常运行，使沉积物晶粒减小，处理效果大大优于单纯的氧化水处理或者极化水处理;2.控制离子总量，提高电磁处理的水处理量;3.增大循环水中离子的浓缩倍数，减少排污量，节约水资源4.突破了电磁处理无法检测的限制，利用化学自理的检测方法检测更为准确;5.无其它化学物质加入，不仅减少了环境污染，同时具有除藻防腐功能;6.自动化程度高，设备投资少，采用物理的方法去除和防止结垢，满足了环保要求。
権利要求書
1、一种氧化、极化循环水处理装置，其特征是：该水处理装置有极化处理器和氧化 处理器，氧化处理器的扩散器和极化处理器的电极均连接在循环水管道中。
2、根据权利要求1所述的氧化、极化循环水处理装置，其特征是：氧化处理器由臭 氧发生器和臭氧扩散器构成，臭氧发生器与臭氧扩散器连接。
3、根据权利要求2所述的氧化、极化循环水处理装置，其特征是：臭氧发生器包括 包括臭氧发生管、发生器电源、供氧器的控制器构成，臭氧发生管与发生器电源连接，臭 氧发生管的进氧口通过管道与压缩空气连接或者与供氧器连接，控制器同时与发生器电源 和供氧器连接;供氧器包括电磁阀、减压阀和纯氧罐构成，通过管道将电磁阀、减压阀和 纯氧罐串联，电磁阀与臭氧发生管的进氧口连接，电磁阀与控制器连接;臭氧扩散器包括 止回阀和扩散器或者气液混合器，止回阀的一端与扩散器或者气液混合器连接，止回阀的 另一端与臭氧发生管的输出口连接;扩散器为一容器，容器上密布细孔。
4、根据权利要求1所述的氧化、极化循环水处理装置，其特征是：极化处理器由极 化电源和电极附机构成，电极附机为弯曲状电极;或者电极附机有一主管道，在主管道的 侧壁上有进水口和出水口，主管道的一端封闭;另一端通过法兰盘连接有电极，电极位于 主管道的中心位置，极化电源与电极连接。
说明书
氧化、极化循环水处理装置
技术领域 本实用新型涉及一种水处理装置，特别是一种氧化、极化循环水处理装置。
背景技术 目前，大型设备的冷却绝大部分采用循环水冷却，冷却水中的钙、镁离子 在冷却管内壁不断陈积，在冷却管内产生水垢，因此造成设备的冷却器冷却效果下降，为 了防止冷却水在冷却管内结垢，一般采用化学药品防垢、除垢，化学药品防垢、除垢提高 了生产成本，同时造成了环境圬染。为了降低生产成本，减少环境污染，现在较多的采用 物理除垢器来处理，如电磁除垢器来防止冷却管中的水垢，电磁除垢器的电极长时间浸泡 在水中，水中的金属离子的浓度不断加大并附着在电极上，将电极短路，影响了极化效果， 常时间使用电磁除垢器除垢效果不稳定，对各种水质适应性差，不能清除循环水中的高浓 缩金属离子，因此导致电磁除垢器对水的极化作用越来越低。
发明内容 本实用新型的目的是要提供一种能氧化清除循环水中金属离子、适用各 种水质的氧化、极化循环水处理装置。
本实用新型的目的是这样实现的：该水处理装置有极化处理器和氧化处理器，氧化处 器的扩散器和极化处理器的电极均连接在循环水管道中。
氧化处器由臭氧发生器和臭氧扩散器构成，臭氧发生器与臭氧扩散器连接。
臭氧发生器包括臭氧发生管、发生器电源、供氧器的控制器构成，臭氧发生管与发生 器电源连接，臭氧发生管的进氧口通过管道与压缩空气连接或者与供氧器连接，控制器同 时与发生器电源和供氧器连接;供氧器包括电磁阀、减压阀和纯氧罐构成，通过管道将电 磁阀、减压阀和纯氧罐串联，电磁阀与臭氧发生管的进氧口连接，电磁阀与控制器连接; 臭氧扩散器包括止回阀和扩散器或者气液混合器，止回阀的一端与扩散器或者气液混合器 连接，止回阀的另一端与臭氧发生管的输出口连接;扩散器为一容器，容器上密布细孔。
极化处理器由极化电源和电极附机构成，电极附机为弯曲状电极;或者电极附机有一 主管道，在主管道的侧壁上有进水口和出水口，主管道的一端封闭;另一端通过法兰盘连 接有电极，电极位于主管道的中心位置，极化电源与电极连接。

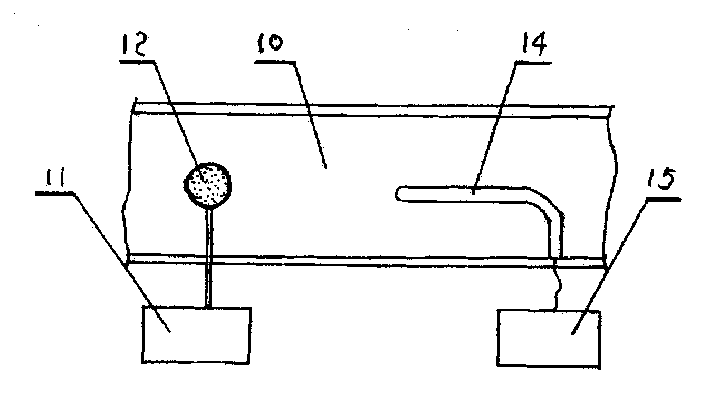

有益效果：由于采用上述方案，在循环管道内安装极化处理器的电极和氧化处理器的 扩散器，极化处理器的电极对循环水进行极化;氧化处理器的臭氧发生器通过扩散器将臭 氧扩散到循环管道内，利用臭氧的强氧化性对循环水中的金属离子进行氧化，使各种水质 中金属离子或者高浓缩金属离子以化合物的形式存在，臭氧与金属离子化合后的化合物逐 渐沉淀，不再具备附着在电极上能力和结垢的条件，达到了本实用新型的目的。该水处理 装置结构简单，利用臭氧的强氧化作用将循环水中的金属离子化合成化合物，消除水中金 属离子对电极的磁短路，使电磁处理始终处于良好的极化状态，采用物理的方法去除和防 止结垢，不添加任何化学药物，满足了环保要求。其积极作用为：1、氧化金属离子，防 止磁短路，保证电磁处理正常运行，使沉积物晶粒减小，处理效果大大优于单纯的氧化水 处理或者极化水处理;2：控制离子总量，提高电磁处理的水处理量;3、增大循环水中离 子的浓缩倍数，减少排污量，节约水资源4、突破了电磁处理无法检测的限制，利用化学 处理的检测方法检测更为准确;5、无其它化学物质加入，不仅减少了环境污染，同时具 有除藻防腐功能;6、自动化程度高，设备投资少。
