申请日2003.11.08
公开(公告)日2004.10.27
IPC分类号C02F1/78; C02F5/00; C02F1/58; C02F3/20
摘要
一种强氧化循环水处理装置，属于强氧化循环水处理装置。该水处理装置有臭氧发生器，臭氧发生器与臭氧扩散器连接，扩散器连接在循环水管道内。在循环管道内安装臭氧发生器的扩散器，将臭氧扩散到循环管道内，利用臭氧的强氧化性对循环水中的金属离子进行氧化，使各种水质中金属离子或者高浓缩金属离子以化合物的形式存在，水质的不同只是水中含金属离子的成分和量的不同，臭氧与金属离子化合后的化合物逐渐沉淀，不再具备结垢的条件。该水处理装置结构简单，利用臭氧的强氧化作用将循环水中的金属离子化合成化合物，不添加任何化学药物，采用物理的方法去除和防止结垢，满足了环保要求。
権利要求書
1、一种强氧化循环水处理装置，其特征是：该水处理装置有臭氧发生器，臭氧发生 器与臭氧扩散器连接，扩散器连接在循环水管道内。
2、根据权利要求1所述的强氧化循环水处理装置，其特征是：臭氧发生器包括臭氧 发生管、发生器电源、供氧器的控制器构成，臭氧发生管与发生器电源连接，臭氧发生管 的进氧口通过管道与压缩空气连接或者与供氧器连接，控制器同时与发生器电源和供氧器 连接。
3、根据权利要求2所述的强氧化循环水处理装置，其特征是：供氧器包括电磁阀、 减压阀和纯氧罐构成，通过管道将电磁阀、减压阀和纯氧罐串联，电磁阀与臭氧发生管的 进氧口连接，电磁阀与控制器连接。
4、根据权利要求1所述的强氧化循环水处理装置，其特征是：臭氧扩散器包括止回 阀和扩散器或者气液混合器，止回阀的一端与扩散器或者气液混合器连接，止回阀的另一 端与臭氧发生管的输出口连接。
5、根据权利要求1或4所述的强氧化循环水处理装置，其特征是：扩散器为一容器， 容器上密布细孔。
说明书
强氧化循环水处理装置
技术领域
本实用新型涉及一种水处理装置，特别是一种强氧化循环水处理装置。
背景技术
目前，大型设备的冷却绝大部分采用循环水冷却，冷却水中的钙、镁离子在冷却管内 壁不断陈积，在冷却管内产生水垢，因此造成设备的冷却器冷却效果下降，为了防止冷却 水在冷却管内结垢，一般采用化学药品防垢，对冷却水进行处理，使冷却水中的钙、镁离 子不再陈积在冷却管的内壁而结垢，化学药品防垢提高了生产成本，同时造成了环境圬染。 为了降低生产成本，减少环境污染，现在较多的采用物理除垢器来处理、如电磁除垢器来 防止冷却管中的水垢，常时间使用电磁除垢器除垢效果不稳定，对各种水质适应性差，不 能清除循环水中的高浓缩金属离子，因此导致对水的极化作用越来越低。
发明内容
本实用新型的目的是要提供一种能氧化清除循环水中金属离子、适用各种水质的强氧 化循环水处理装置。

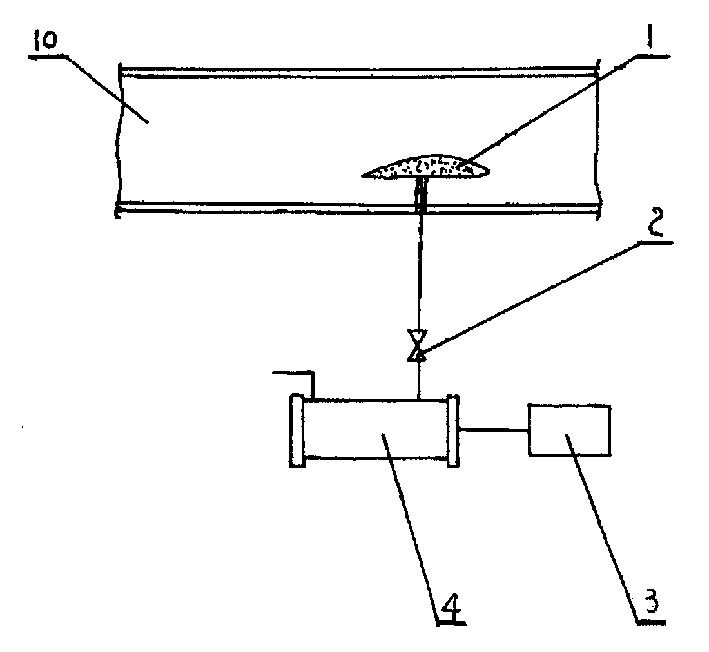

本实用新型的目的是这样实现的：该水处理装置有臭氧发生器，臭氧发生器与臭氧扩 散器连接，扩散器连接在循环水管道内。
臭氧发生器包括臭氧发生管、发生器电源、供氧器的控制器构成，臭氧发生管与发生 器电源连接，臭氧发生管的进氧口通过管道与压缩空气连接或者与供氧器连接，控制器同 时与发生器电源和供氧器连接。
供氧器包括电磁阀、减压阀和纯氧罐构成，通过管道将电磁阀、减压阀和纯氧罐串联， 电磁阀与臭氧发生管的进氧口连接，电磁阀与控制器连接。
臭氧扩散器包括止回阀和扩散器或者气液混合器，止回阀的一端与扩散器或者气液混 合器连接，止回阀的另一端与臭氧发生管的输出口连接。
扩散器为一容器，容器上密布细孔。
有益效果：由于采用上述方案，在循环管道内安装臭氧发生器的扩散器，将臭氧扩散 到循环管道内，利用臭氧的强氧化性对循环水中的金属离子进行氧化，使各种水质中金属 离子或者高浓缩金属离子以化合物的形式存在，水质的不同只是水中含金属离子的成份和 量的不同，臭氧与金属离子化合后的化合物逐渐沉淀，不再具备结垢的条件，达到了本实 用新型的目的。该水处理装置结构简单，利用臭氧的强氧化作用将循环水中的金属离子化 合成化合物，不添加任何化学药物，采用物理的方法去除和防止结垢，满足了环保要求。
