申请日2018.04.27
公开(公告)日2018.07.20
IPC分类号B01D29/56; B01D29/11; B01D29/50
摘要

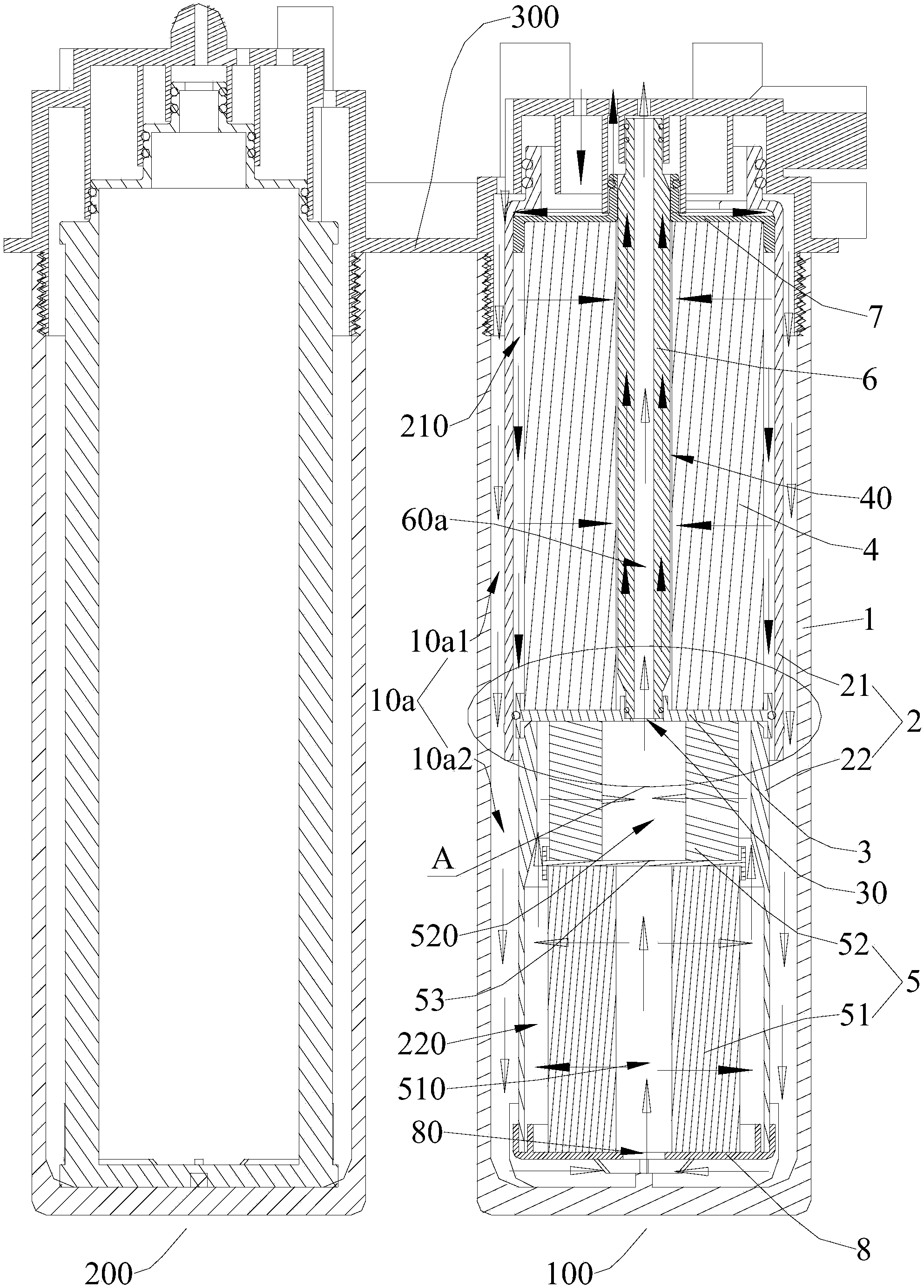

本发明公开了一种过滤组件、复合滤芯和具有其的水处理设备，过滤组件包括：滤筒，所述滤筒内形成互相隔离的第一过滤流道和第二过滤流道，其中，所述滤筒内设有用于过滤第一过滤流道内流体的第一过滤件、和用于过滤第二过滤流道内流体的第二过滤件，所述第二过滤件包括第一级滤材和第二级滤材，其中，所述第二级滤材位于靠近所述第一过滤件的一端，所述第一级滤材的长度L1与所述第二级滤材的长度L2满足：0.5≤L2/L1≤1。根据本发明的过滤组件，结构简单紧凑，过滤效果好。
权利要求书
1.一种过滤组件，其特征在于，包括：
滤筒，所述滤筒内形成互相隔离的第一过滤流道和第二过滤流道，其中，所述滤筒内设有用于过滤第一过滤流道内流体的第一过滤件、和用于过滤第二过滤流道内流体的第二过滤件，所述第二过滤件包括第一级滤材和第二级滤材，
其中，所述第二级滤材位于靠近所述第一过滤件的一端，所述第一级滤材的长度L1与所述第二级滤材的长度L2满足：0.5≤L2/L1≤1。
2.根据权利要求1所述的过滤组件，其特征在于，所述滤筒包括：
第一滤筒，所述第一滤筒内限定有第一滤腔;所述第一过滤件安装在所述第一滤腔内;
第二滤筒，所述第二滤筒设在所述第一滤筒的轴向一端，所述第二滤筒内限定有第二滤腔，所述第二过滤件安装在所述第二滤腔内;
隔离组件，所述隔离组件分别与所述第一滤筒和所述第二滤筒相连且用于隔离所述第一过滤流道和所述第二过滤流道。
3.根据权利要求2所述的过滤组件，其特征在于，所述隔离组件包括：
中隔盘，所述中隔盘连接在所述第一滤筒和所述第二滤筒之间且分隔所述第一滤腔和所述第二滤腔;
中心管，所述中心管设在所述第一滤腔内且一端连接于所述中隔盘，所述中心管的另一端穿出所述第一滤筒，所述中心管内形成有与所述第二滤腔连通的第一管过水通道，所述第一管过水通道与所述第一滤腔互相隔离。
4.根据权利要求3所述的过滤组件，其特征在于，所述第一管过水通道通过设在所述中隔盘上的隔盘过水孔与所述第二滤腔连通。
5.根据权利要求4所述的过滤组件，其特征在于，所述隔盘过水孔内设有定位支撑台，所述中心管的一端止抵与所述定位支撑台。
6.根据权利要求4所述的过滤组件，其特征在于，所述中隔盘上设有环绕所述隔盘过水孔且沿所述滤筒的轴向朝向所述第一滤腔延伸的定位筋，所述中心管插接于所述定位筋内。
7.根据权利要求6所述的过滤组件，其特征在于，所述定位筋和所述中心管中的其中一个上设有容纳槽，所述容纳槽内设有用于密封所述中心管与所述中隔盘之间的间隙的密封圈。
8.根据权利要求2所述的过滤组件，其特征在于，所述过滤组件还包括：
底盖，所述底盖设于所述第二滤筒，设有连通所述第二滤腔的底盖过水孔。
9.根据权利要求8所述的过滤组件，其特征在于，所述底盖过水孔设于所述底盖的中部。
10.根据权利要求9所述的过滤组件，其特征在于，所述底盖过水孔包括多个间隔分布的底盖子过水口。
11.一种水处理设备，其特征在于，权利要求1-10中任一项所述的过滤组件。
12.一种复合滤芯，其特征在于，包括：
滤壳，所述滤壳内限定有安装腔;
滤筒，所述滤筒设在所述安装腔内且与所述滤壳形成互相隔离的第一过滤流道和第二过滤流道，其中，所述滤筒内设有用于过滤第一过滤流道内流体的第一过滤件、和用于过滤第二过滤流道内流体的第二过滤件，所述第二过滤件包括第一级滤材和第二级滤材，
其中，所述第二级滤材位于所述第一过滤件的一端，且在水流的方向上，所述第二级滤材位于所述第一级滤材的下游，在所述滤壳的轴向方向上，所述第一级滤材的长度L1与所述第二级滤材的长度L2满足：0.5≤L2/L1≤1。
13.根据权利要求12所述的复合滤芯，其特征在于，所述滤筒的外壁面与所述滤壳的内壁面间隔开形成过水间隙。
14.根据权利要求13所述的复合滤芯，其特征在于，所述滤壳的最小内径为D1，所述滤筒的最大外径为D2，D1与D2满足：D1-D2≥0.5mm。
15.根据权利要求13所述的复合滤芯，其特征在于，所述滤筒包括第一滤筒和第二滤筒，所述第一滤筒设在所述安装腔内，所述第一滤筒内限定有第一滤腔;所述第一过滤件安装在所述第一滤腔内;所述第二滤筒设在所述安装腔内，所述第二滤筒内限定有第二滤腔，所述第二过滤件安装在所述第二滤腔内，所述复合滤芯还包括：
中隔盘，所述中隔盘连接在所述第一滤筒和所述第二滤筒之间且分隔所述第一滤腔和所述第二滤腔;
中心管，所述中心管设在所述第一滤腔内且一端连接于所述中隔盘，所述中心管的另一端穿出所述第一滤筒，所述中心管内形成有与所述第二滤腔连通的第一管过水通道，所述第一管过水通道与所述第一滤腔互相隔离。
16.根据权利要求15所述的复合滤芯，其特征在于，所述第一管过水通道的最小内径d满足：d≥3mm。
17.根据权利要求15所述的复合滤芯，其特征在于，所述第二过滤件包括至少两级沿所述滤筒的轴向分布的滤材。
18.根据权利要求17所述的复合滤芯，其特征在于，所述第二过滤件包括呈筒状的第一级滤材和呈筒状第二级滤材，所述第二级滤材设于所述第一过滤件的邻近所述第一过滤件的一端，所述第一级滤材与所述第二级滤材之间通过隔离板间隔开。
19.根据权利要求18所述的复合滤芯，其特征在于，所述滤筒的外壁面与所述滤壳的内壁面间隔开形成过水间隙，所述第二滤腔与所述过水间隙连通。
20.根据权利要求19所述的复合滤芯，其特征在于，所述第一级滤材内具有第一滤材水道，所述第二级滤材内具有第二滤材水道，所述第一滤材水道与所述过水间隙连通，所述第二滤材水道与所述第一管过水通道连通。
21.一种水处理设备，其特征在于，包括：
水路板，所述水路板上设有滤芯连接座;
滤芯，所述滤芯为权利要求12-19中任一项所述的复合滤芯，所述复合滤芯可拆卸地连接于所述滤芯连接座。
说明书
过滤组件、复合滤芯和具有其的水处理设备
技术领域
本发明涉及水处理设备技术领域，更具体地，涉及一种过滤组件、复合滤芯和具有其的水处理设备。
背景技术
相关技术中的水处理设备，为了提高过滤效果，设置有多个滤芯，多个滤芯通过管路连接，管路布局复杂，而且结构不紧凑，占用空间大，导致体积较大，不便于拆装。
发明内容
本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明提出一种过滤组件，所述过滤组件结构紧凑，占用空间小，便于拆装，且过滤效果好。
本发明还公开了一种具有上述过滤组件的水处理设备。
根据本发明的过滤组件包括：滤筒，所述滤筒内形成互相隔离的第一过滤流道和第二过滤流道，其中，所述滤筒内设有用于过滤第一过滤流道内流体的第一过滤件、和用于过滤第二过滤流道内流体的第二过滤件，所述第二过滤件包括第一级滤材和第二级滤材，其中，所述第二级滤材位于靠近所述第一过滤件的一端，所述第一级滤材的长度L1与所述第二级滤材的长度L2满足：0.5≤L2/L1≤1。
根据本发明的过滤组件，结构简单紧凑，可以减小占用空间，利于合理布局，可以降低拆装难度，节约维修维护成本，而且过滤效果好。
根据本发明的一些实施例，所述滤筒包括：第一滤筒，所述第一滤筒内限定有第一滤腔;所述第一过滤件安装在所述第一滤腔内;第二滤筒，所述第二滤筒设在所述第一滤筒的轴向一端，所述第二滤筒内限定有第二滤腔，所述第二过滤件安装在所述第二滤腔内;隔离组件，所述隔离组件分别与所述第一滤筒和所述第二滤筒相连且用于隔离所述第一过滤流道和所述第二过滤流道。
可选地，所述隔离组件包括：中隔盘，所述中隔盘连接在所述第一滤筒和所述第二滤筒之间且分隔所述第一滤腔和所述第二滤腔;中心管，所述中心管设在所述第一滤腔内且一端连接于所述中隔盘，所述中心管的另一端穿出所述第一滤筒，所述中心管内形成有与所述第二滤腔连通的第一管过水通道，所述第一管过水通道与所述第一滤腔互相隔离。
可选地，所述第一管过水通道通过设在所述中隔盘上的隔盘过水孔与所述第二滤腔连通。
进一步地，所述隔盘过水孔内设有定位支撑台，所述中心管的一端止抵与所述定位支撑台。
可选地，所述中隔盘上设有环绕所述隔盘过水孔且沿所述滤筒的轴向朝向所述第一滤腔延伸的定位筋，所述中心管插接于所述定位筋内。
进一步地，所述定位筋和所述中心管中的其中一个上设有容纳槽，所述容纳槽内设有用于密封所述中心管与所述中隔盘之间的间隙的密封圈。
可选地，所述过滤组件还包括：底盖，所述底盖设于所述第二滤筒，设有连通所述第二滤腔的底盖过水孔。
可选地，所述底盖过水孔设于所述底盖的中部。
可选地，所述底盖过水孔包括多个间隔分布的底盖子过水口。
根据本发明的水处理设备，通过设置上述滤芯组件，可以提升过滤效果，而且可以减小体积，满足更多安装需求。
本发明还公开了一种复合滤芯和具有其的水处理设备。
根据本发明的复合滤芯，包括：滤壳、滤筒，所述滤壳内限定有安装腔;所述滤筒设在所述安装腔内且与所述滤壳形成互相隔离的第一过滤流道和第二过滤流道，其中，所述滤筒内设有用于过滤第一过滤流道内流体的第一过滤件、和用于过滤第二过滤流道内流体的第二过滤件，所述第二过滤件包括第一级滤材和第二级滤材，其中，所述第二级滤材位于所述第一过滤件的一端，且在水流的方向上，所述第二级滤材位于所述第一级滤材的下游，在所述滤壳的轴向方向上，所述第一级滤材的长度L1与所述第二级滤材的长度L2满足：0.5≤L2/L1≤1。
根据本发明的复合滤芯，结构简单紧凑，可以减小占用空间，利于合理布局，可以降低拆装难度，节约维修维护成本，而且过滤效果好。
根据本发明的一些实施例，所述滤筒的外壁面与所述滤壳的内壁面间隔开形成过水间隙。
可选地，所述滤壳的最小内径为D1，所述滤筒的最大外径为D2，D1与D2满足：D1-D2≥0.5mm。
根据本发明的一些实施例，所述滤筒包括第一滤筒和第二滤筒，所述第一滤筒设在所述安装腔内，所述第一滤筒内限定有第一滤腔;所述第一过滤件安装在所述第一滤腔内;所述第二滤筒设在所述安装腔内，所述第二滤筒内限定有第二滤腔，所述第二过滤件安装在所述第二滤腔内，所述复合滤芯还包括：中隔盘，所述中隔盘连接在所述第一滤筒和所述第二滤筒之间且分隔所述第一滤腔和所述第二滤腔;中心管，所述中心管设在所述第一滤腔内且一端连接于所述中隔盘，所述中心管的另一端穿出所述第一滤筒，所述中心管内形成有与所述第二滤腔连通的第一管过水通道，所述第一管过水通道与所述第一滤腔互相隔离。
可选地，所述第一管过水通道的最小内径d满足：d≥3mm。
可选地，所述第二过滤件包括至少两级沿所述滤筒的轴向分布的滤材。
进一步地，所述第二过滤件包括呈筒状的第一级滤材和呈筒状第二级滤材，所述第二级滤材设于所述第一过滤件的邻近所述第一过滤件的一端，所述第一级滤材与所述第二级滤材之间通过隔离板间隔开。
可选地，所述滤筒的外壁面与所述滤壳的内壁面间隔开形成过水间隙，所述第二滤腔与所述过水间隙连通。
进一步地，所述第一级滤材内具有第一滤材水道，所述第二级滤材内具有第二滤材水道，所述第一滤材水道与所述过水间隙连通，所述第二滤材水道与所述第一管过水通道连通。
根据本发明的水处理设备，包括水路板和滤芯，所述水路板上设有滤芯连接座;所述滤芯为上述的复合所述，所述复合滤芯可拆卸地连接于所述滤芯连接座。
根据本发明的水处理设备，可以提升过滤效果，而且可以减小体积，满足更多安装需求。
本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。
