申请日2018.04.27
公开(公告)日2018.07.20
IPC分类号E03B1/04; E03B7/04; E03B7/07; E03B7/09
摘要
一种净水机废水回收再利用装置。涉及废水处理装置，尤其涉及家用净水机的废水回收再利用装置。提供了一种结构简单，能有效收集、再利用，不会造成废水外溢，具有管路保护功能的净水机废水回收再利用装置。包括废水回收分流箱，所述废水回收分流箱的进水口连通净水机的废水排出管，所述净水机的废水排出管上设有止回阀，所述废水回收分流箱上设有至少两个出水口，所述泄压阀的压力大于智能控制系统设定的压力上限值。本发明可多路同时使用、不要需要特定容器且具有管路的自保护功能，可以将净水机制水产生的废水的全部回收利用，不浪费，并且在无人值守的情况下不会出现废水溢出现象。
权利要求书
1.一种净水机废水回收再利用装置，包括废水回收分流箱，所述废水回收分流箱的进水口连通净水机的废水排出管，所述净水机的废水排出管上设有止回阀，所述废水回收分流箱上设有至少两个出水口，所述出水口分别通过供水管连接容器，其特征在于，
还包括智能控制系统和泄压阀，
所述智能控制系统包括压力传感器、控制器和继电器，所述压力传感器与废水回收分流箱相连，所述控制器连接压力传感器和继电器，所述继电器连接净水机;
所述废水回收分流箱上设有泄压口，所述泄压阀设在泄压口处，所述泄压阀外接排水管道;
所述泄压阀的压力大于智能控制系统设定的压力上限值。
2.根据权利要求1所述的一种净水机废水回收再利用装置，其特征在于，所述泄压阀包括壳体、弹簧和阀门，
所述壳体的顶部中心设有溢水口、底部设有定位管，所述定位管固定设于泄压口内，所述定位管连接排水管道;
所述阀门和弹簧依次设在壳体内，所述阀门的截面呈n形，所述弹簧位于阀门内，所述弹簧驱动阀门用于封堵溢水口。
3.根据权利要求2所述的一种净水机废水回收再利用装置，其特征在于，还包括调节螺杆，所述废水回收分流箱的底部和壳体的底部分别设有中心线一致且孔径相同的螺纹孔，所述调节螺杆适配地设于螺纹孔内;
所述调节螺杆上设有挡板，所述挡板位于壳体内，所述弹簧套设在调节螺杆上，所述弹簧位于阀门和挡板之间。
4.根据权利要求2或3所述的一种净水机废水回收再利用装置，其特征在于，所述阀门的顶部开设有若干疏水孔，所述疏水孔位于溢水口的四周。
5.根据权利要求1-3中任一所述的一种净水机废水回收再利用装置，其特征在于，所述供水管上设有依次设有手动球阀和常闭式浮阀，
所述常闭式浮阀包括阀体一、浮球和固定夹，所述阀体一的顶部进水通道连通供水管，所述阀体一的底部设有穿孔、侧壁设有输水通道，所述进水通道与输水通道连通，
所述浮球设于阀体一内，所述浮球用于封闭进水通道，所述固定夹连接阀体一，所述固定夹可拆卸连接在容器上。
6.根据权利要求5所述的一种净水机废水回收再利用装置，其特征在于，还包括杠杆和扭簧，所述固定夹的底部设有转轴，
所述杠杆和扭簧分别设于转轴上，所述扭簧位于杠杆和固定夹之间，所述杠杆的朝向常闭式浮阀的一端设有顶针，所述顶针用于封闭阀体一的穿孔。
7.根据权利要求1-3所述的一种净水机废水回收再利用装置，其特征在于，所述供水管上设有依次设有手动球阀和可调水位式浮阀，
所述可调水位式浮阀包括阀体二、定位尺和夹具，所述阀体二的顶部进水通道连通供水管，所述阀体二的底部设有穿孔、侧壁设有输水通道，所述进水通道与输水通道连通，
所述浮球设于阀体二内，所述浮球用于封闭进水通道;
所述阀体二通过滑块连接在定位尺上，所述定位尺通过夹具连接在容器上。
说明书
一种净水机废水回收再利用装置
技术领域
本发明涉及废水处理装置，尤其涉及家用净水机的废水回收再利用装置。
背景技术
近年来，随着经济的快速发展以及生活水平的提高，现代人健康意识的加强，与科技进步，人民对生活饮水质量开始越来越关注。促使人们对健康水质的要求，净水机越来越多被各家各户所接受并使用，在家可以直接喝上经净化的纯净水。净水机产品多以反渗透净水机产品为主，据统计2011年我国净水器行业产量为3816万台，到2015年增长至5764万台，增长比较迅速。家庭在实际制水时只有20%-30%的净水，人均需要3L/天，一家3-4口人，需要8-12L净水，而所产生的废水达到45-50L，这样就产生了大量废水。一方面净水机没有附带废水再利用装置，在安装时废水管直接接入下水道，造成了水资源的浪费;另一方面用户自行收集再利用，不方便，废水容易溢出，反而造成其他损失。
发明内容
本发明针对以上问题，提供了一种结构简单，能有效收集、再利用，不会造成废水外溢，具有管路保护功能的净水机废水回收再利用装置。
本发明的技术方案是：包括废水回收分流箱，所述废水回收分流箱的进水口连通净水机的废水排出管，所述净水机的废水排出管上设有止回阀，所述废水回收分流箱上设有至少两个出水口，所述出水口分别通过供水管连接容器，
还包括智能控制系统和泄压阀，
所述智能控制系统包括压力传感器、控制器和继电器，所述压力传感器与废水回收分流箱相连，所述控制器连接压力传感器和继电器，所述继电器连接净水机;
所述废水回收分流箱上设有泄压口，所述泄压阀设在泄压口处，所述泄压阀外接排水管道;
所述泄压阀的压力大于智能控制系统设定的压力上限值。
所述泄压阀包括壳体、弹簧和阀门，
所述壳体的顶部中心设有溢水口、底部设有定位管，所述定位管固定设于泄压口内，所述定位管连接排水管道;
所述阀门和弹簧依次设在壳体内，所述阀门的截面呈n形，所述弹簧位于阀门内，所述弹簧驱动阀门用于封堵溢水口。
还包括调节螺杆，所述废水回收分流箱的底部和壳体的底部分别设有中心线一致且孔径相同的螺纹孔，所述调节螺杆适配地设于螺纹孔内;
所述调节螺杆上设有挡板，所述挡板位于壳体内，所述弹簧套设在调节螺杆上，所述弹簧位于阀门和挡板之间。
所述阀门的顶部开设有若干疏水孔，所述疏水孔位于溢水口的四周。
所述供水管上设有依次设有手动球阀和常闭式浮阀，
所述常闭式浮阀包括阀体一、浮球和固定夹，所述阀体一的顶部进水通道连通供水管，所述阀体一的底部设有穿孔、侧壁设有输水通道，所述进水通道与输水通道连通，
所述浮球设于阀体一内，所述浮球用于封闭进水通道，所述固定夹连接阀体一，所述固定夹可拆卸连接在容器上。
还包括杠杆和扭簧，所述固定夹的底部设有转轴，
所述杠杆和扭簧分别设于转轴上，所述扭簧位于杠杆和固定夹之间，所述杠杆的朝向常闭式浮阀的一端设有顶针，所述顶针用于封闭阀体的穿孔。
所述供水管上设有依次设有手动球阀和可调水位式浮阀，
所述可调水位式浮阀包括阀体二、定位尺和夹具，所述阀体二的顶部进水通道连通供水管，所述阀体二的底部设有穿孔、侧壁设有输水通道，所述进水通道与输水通道连通，
所述浮球设于阀体内，所述浮球用于封闭进水通道;
所述阀体通过滑块连接在定位尺上，所述定位尺通过夹具连接在容器上。

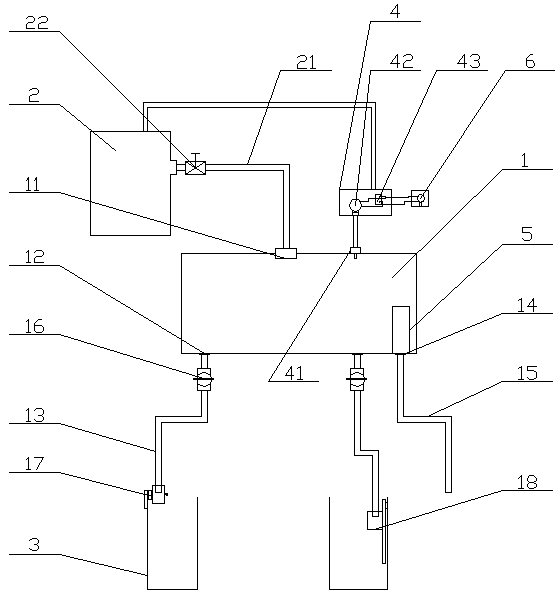

本发明在工作中，净水机与废水回收分流箱相连，净水机所产生的废水输送至废水回收分流箱中，再通过若干出水口输出至容器，达到废水回收再利用的目的;
智能控制系统，可以设置上限压力，在废水没有排出、废水回收分流箱内的压力达到设定值后，控制器自动切断净水机电源，使得净水机停止制水，同时指示灯告知工作状态，避免废水回收分流箱内压力过大，损坏废水回收分流箱，设置止回阀，可以防止废水回收分流箱内的压力过大，废水回流至净水机内;
设置泄压阀，当控制器出现故障时，废水回收分流箱内的废水克服泄压阀内弹簧的弹力，压迫阀门向下运用，废水经过溢水口流入壳体内，再从阀门与壳体的间隙排出至下水道，使得在无人值守时不会出现废水溢出现象。
在废水回收分流箱内的水压过大后，首先会达到智能控制系统的上限压力，即优先使用控制器控制废水回收分流箱内的压力;其次是泄压阀，智能控制系统与泄压阀双重控制，确保废水回收分流箱内的压力处于可控状态。
本发明可多路同时使用、不要需要特定容器且具有管路的自保护功能，可以将净水机制水产生的废水的全部回收利用，不浪费，并且在无人值守的情况下不会出现废水溢出现象。
