申请日2018.03.28
公开(公告)日2018.10.09
IPC分类号G21F9/20; G21F9/10
摘要
本实用新型提供一种实验室含铀废水即时处理套管，包括絮凝反应槽、导流管以及设置有滤料层的套管，所述絮凝反应槽上部呈漏斗状，下部为圆柱体，所述下部圆柱体与设置有滤料层的套管连接，所述导流管一端连通絮凝反应槽中部，导流管一端与絮凝反应槽中部的连通处设置闸门装置，导流管另一端连通絮凝反应槽下部，所述絮凝反应槽中部设置一块挡板，絮凝反应槽下部还内置过滤网。本实用新型能对实验室含铀废水的即时处理，装置能重复利用，节约资源，保护环境。
权利要求书

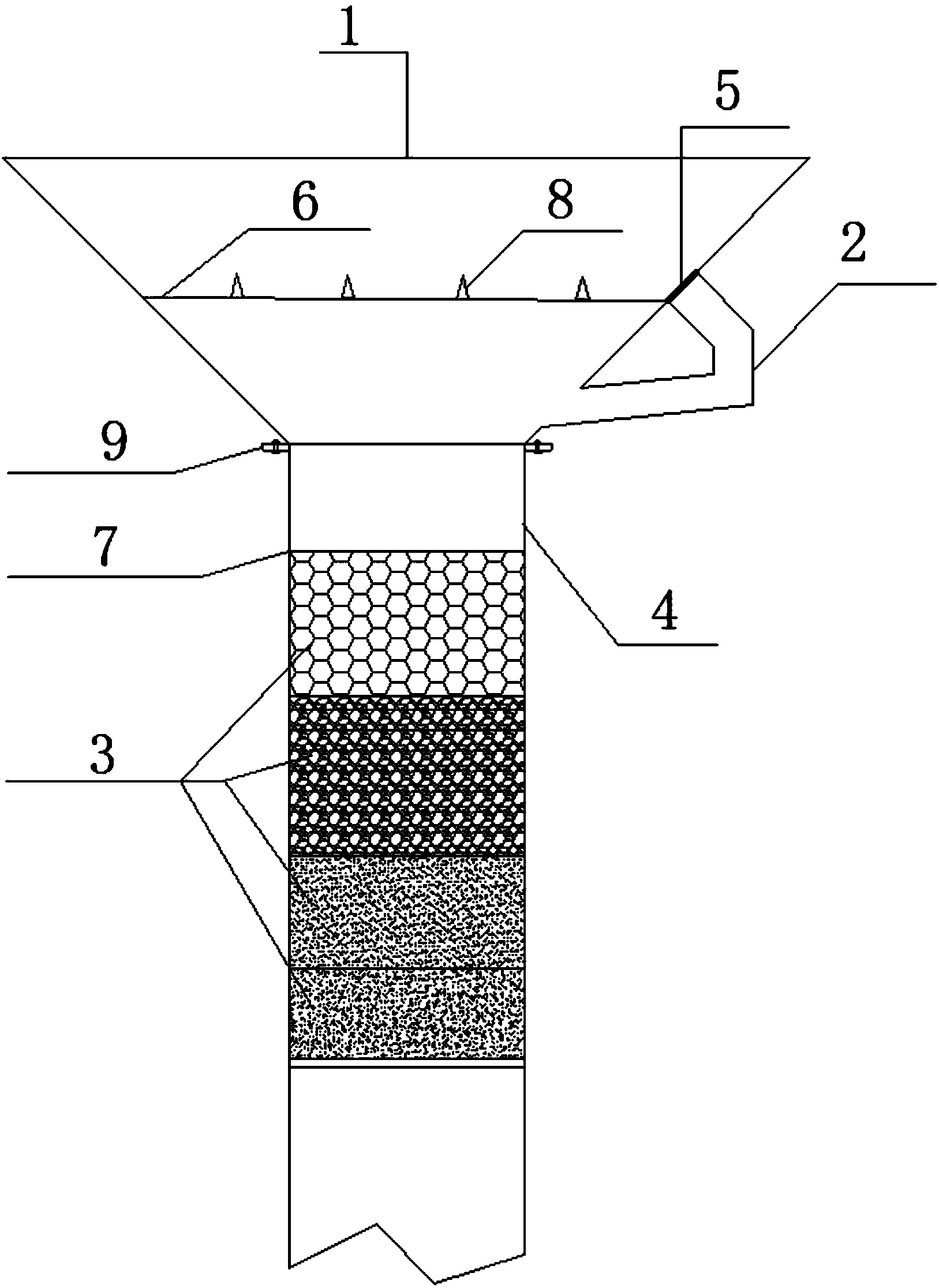

1.一种实验室含铀废水即时处理套管，其特征在于，包括絮凝反应槽(1)、导流管(2)以及设置有滤料层(3)的套管(4)，所述絮凝反应槽上部呈漏斗状，下部为圆柱体，所述下部圆柱体与设置有滤料层的套管连接，所述导流管一端连通絮凝反应槽中部，导流管一端与絮凝反应槽中部的连通处设置闸门装置(5)，导流管另一端连通絮凝反应槽下部，所述絮凝反应槽中部设置一块挡板(6)，絮凝反应槽下部还内置过滤网(7)。
2.根据权利要求1所述的实验室含铀废水即时处理套管，其特征在于，所述滤料层由上至下布置，分别为交联壳聚糖层、有机改性蛭石层、铁屑层、谷壳-活性炭混合物层。
3.根据权利要求2所述的实验室含铀废水即时处理套管，其特征在于，所述设置滤料层的套管管径DN=45mm。
4.根据权利要求3所述的实验室含铀废水即时处理套管，其特征在于，所述套管由碳化硼材料制成，内外衬有多层复合材料，由内向外分别为环氧树脂层、熔铸铁层、碳化硼层、氮化硼层。
5.根据权利要求1或3任一所述的实验室含铀废水即时处理套管，其特征在于，所述挡板为坡度为3‰的斜板。
6.根据权利要求5所述的实验室含铀废水即时处理套管，其特征在于，所述斜板上设置刺状挡块(8)，斜板与刺状挡块为一体结构，均为碳化硼制成。
7.根据权利要求1所述的实验室含铀废水即时处理套管，其特征在于，所述导流管管径DN=25mm，导流管为碳化硼材料制成，导流管为三段式结构，包括上部、下部倾斜段和中部垂直段。
8.根据权利要求5所述的实验室含铀废水即时处理套管，其特征在于，所述导流管一端与絮凝反应槽中部的连通进水口设置在斜板倾斜端一侧，进水口的下沿与斜板倾斜端底端平齐。
9.根据权利要求8所述的实验室含铀废水即时处理套管，其特征在于，所述闸门装置包括表面涂衬环氧树脂的不锈钢板制成的闸门。
10.根据权利要求9所述的实验室含铀废水即时处理套管，其特征在于，所述导流管进水口处的闸门装置还设有用于控制闸门开合的控制电路，该控制电路包括时间继电器、开关及电机。
说明书
一种实验室含铀废水即时处理套管
技术领域
本实用新型涉及教育教学技术领域，尤其涉及一种实验室含铀废水即时处理套管。
背景技术
随着我国核工业技术的迅猛发展，在对铀矿进行开采、提取、试验等过程中，会不可避免地产生含有铀元素的放射性废水。如若不进行及时有效的处理，仅将含铀放射性废水当作一般工业废水任意排放，不仅会对自然环境如土壤、水体等造成污染，还可能由于生物富集效应进入人体，增加人体患各种疾病的风险，甚至导致细胞癌变，危害人类健康。
在大多数高校和研究机构中较为常见的方式是完成实验后，对放射性废水进行收集和集中化处理。然而这种处理方式具有一定复杂度，废液的储存和放射性去除类药物的投加使整个过程变得不够经济方便。相比而言，通常小型实验室在进行放射性实验时未设置专门的废水处理装置，一般是直接排入排水管中，产生污染。目前，我国污水厂普遍不具备处理污水中放射性元素的工艺条件，水中放射性污染得不到有效遏制。由于城市中的水循环特性，上述处理方式极易造成二次甚至多次污染。
因此，有必要提供一种实验室含铀废水即时处理套管来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种结构简单的实验室含铀废水即时处理套管。
本实用新型提供的一种实验室含铀废水即时处理套管，包括絮凝反应槽、导流管以及设置有滤料层的套管，所述絮凝反应槽上部呈漏斗状，下部为圆柱体，所述下部圆柱体连接设置有滤料层的套管，套管与絮凝反应槽之间通过卡箍管件连接，所述导流管一端连通絮凝反应槽中部，导流管另一端连通絮凝反应槽下部，导流管主要起转输、引流作用，絮凝反应槽下部设置过滤网，用来过滤废水携带的絮体，过滤网由尼龙材料制成，具有很好的抗腐蚀能力，过滤网孔径大小为100μm，可保证在过滤絮体的同时，废水以一定速率下渗。
优选的，滤料层由上至下布置，分别为交联壳聚糖层、有机改性蛭石层、铁屑层、谷壳-活性炭混合物层，通过滤料层的物理吸附或化学反应，吸附絮凝后未被去除的铀。
优选的，所述设置滤料层的套管部分管径DN=45mm，略小于小型实验室排水管管径50mm，对于排水管管径DN的情况均适用。
优选的，所述管道由碳化硼材料制成，内外衬有多层复合材料，由内向外分别为环氧树脂、熔铸铁、碳化硼、氮化硼，采用以上材料可降低废水处理过程中对外的放射性，并具有一定防腐蚀能力。
优选的，所述絮凝反应槽中部铺设坡度为3‰的斜板，厚度为20mm，倾斜端距絮凝反应槽下底面100mm。
优选的，所述斜板上设置刺状挡块，斜板与刺状挡块为一体结构，材质均为碳化硼，斜板和刺状挡块可起到降低废水流速、阻挡废水的作用，并且能够增大化学反应的接触面积，达到充分絮凝的效果。
优选的，所述导流管管径DN=25mm，方便在废水经过絮凝后排出，导流管材料为碳化硼制成，导流管为三段式结构，包括上部、下部倾斜段和中部垂直段，中部垂直段形成跌水。
优选的，导流管进水口设置在斜板倾斜端一侧，进水口的下沿与斜板倾斜端底端平齐。
优选的，同样考虑到絮凝时长和废水的短暂停留及之后的排出，在导流管进水口处设有一表面涂衬环氧树脂的不锈钢板制成的闸门，长宽均为30mm。在进行絮凝时可将此闸门关闭，需要进行引流排水时将其打开。
优选的，所述导流管进水口处的闸门设有用于控制闸门开合的控制电路，该控制电路包括时间继电器、开关及小型电机。
与相关技术相比，本实用新型提供的一种实验室含铀废水即时处理套管具有以下有益效果：
一、通过设计套管，可以做到对实验室含铀废水的即时处理，取代原有的不处理或粗处理方式，从源头控制放射性污染;
二、采用多种材料，结合其自身的特性，将各材料的优势充分发挥，实现复合功能的集成;
三、装置能重复利用，节约资源，保护环境;
四、设计套管操作简便灵活，有效减轻操作者的操作负担。
