申请日2018.03.28
公开(公告)日2018.10.09
IPC分类号C02F9/04
摘要
本发明公开了一种用于污水加工的系统，包括初处理池、设于初处理池后侧的过滤池、设于过滤池后侧的絮凝沉降池及设于絮凝沉降池后侧的消毒室;所述絮凝沉降池包括池体;所述初处理池的侧壁下部设有与过滤池相连通的第一进水口，所述过滤池侧壁中上部设有与絮凝沉降池相连通的第二进水口;所述池体内设有沉降装置，所述第二进水口设于沉降装置下方，所述沉降装置下方上方设有出水口。本发明中通过先对污水进行初处理、过滤后再进行絮凝操作，进而可先行除去污水中的杂质和大颗粒物质，提升絮凝效果，进而提高出水水质;其次，设置了消毒室，污水在加工完成后可以进行消毒处理，有效去除污水中的有毒物质，保证污水处理后出水的安全健康。
权利要求书

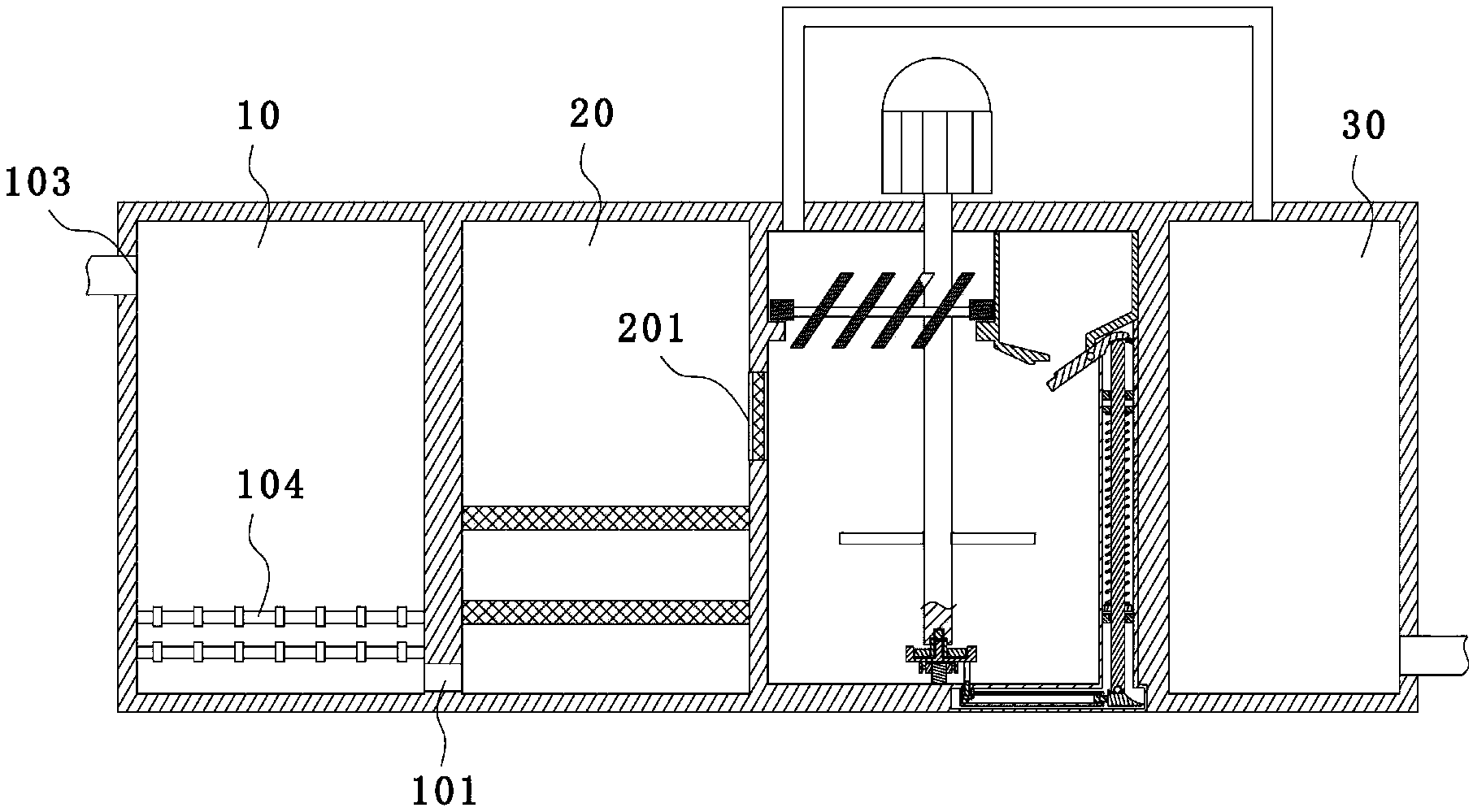

1.一种用于污水加工的系统，包括初处理池(10)、设于初处理池后侧的过滤池(20)、设于过滤池后侧的絮凝沉降池及设于絮凝沉降池后侧的消毒室(30);所述絮凝沉降池包括池体(1)、搅拌部件(2)、加料室(31)及与所述加料室(31)相配合的放料开关(31)，所述池体(1)内设有一传动机构(4)，所述搅拌部件(2)通过该传动机构(4)开启所述放料开关(31);其特征在于：所述初处理池(10)的侧壁下部设有与过滤池(20)相连通的第一进水口(101)，所述过滤池(20)侧壁中上部设有与絮凝沉降池相连通的第二进水口(201);所述池体(1)内设有沉降装置(7)，所述第二进水口设于沉降装置下方，所述沉降装置下方上方设有出水口(12)。
2.根据权利要求1所述的一种用于污水加工的系统，其特征在于：所述第二进水口(201)处设有过滤件(202)。
3.根据权利要求1所述的一种用于污水加工的系统，其特征在于：所述初处理池(10)侧壁上部设有第三进水口(103)，所述初处理池(10)底部设有栅格(104)。
4.根据权利要求2所述的一种用于污水加工的系统，其特征在于：所述沉降装置(7)包括两横杆(711)和设于两横杆之间的多个间隔分布的连接杆(712)，每个连接杆(712)对应设置一组沉降组件(72)。
5.根据权利要求4所述的一种用于污水加工的系统，其特征在于：所述沉降组件(72)包括多个沿所述连接杆(712)长度方向上间隔均匀分布的沉降板(721)。
6.根据权利要求5所述的一种用于污水加工的系统，其特征在于：所述沉降板(721)为倾斜设置，该沉降板(721)轴线与连接杆(712)轴线之间的夹角为60°。
7.根据权利要求1所述的一种用于污水加工的系统，其特征在于：所述传动机构(4)包括与所述搅拌部件(2)相配合的传动部件(41)和用于开启所述放料开关(32)的开关部件(42)，所述开关部件(42)与所述传动部件(41)相配合。
8.根据权利要求7所述的一种用于污水加工的系统，其特征在于：所述开关部件(42)包括用于开启所述放料开关(31)的活动杆(421)和用于推动所述活动杆(421)向上动作的推动件(422)。
说明书
一种用于污水加工的系统
技术领域
本发明属于污水处理技术领域，尤其是涉及一种用于污水加工的系统。
背景技术
现有的污水处理中，通常需要对污水经过过滤、絮凝沉淀等多道加工工序，但传统的处理系统对于污水的絮凝沉淀效果较差，污水出水时依旧会携带较多的沉淀物，影响出水水质。其次，污水在加工后未进行消毒，难以保证污水中的有毒物质完全被去除。
发明内容
本发明为了克服现有技术的不足，提供一种处理后水质好、水体安全的用于污水加工的系统。
为了实现上述目的，本发明采用以下技术方案：一种用于污水加工的系统，包括初处理池、设于初处理池后侧的过滤池、设于过滤池后侧的絮凝沉降池及设于絮凝沉降池后侧的消毒室;所述絮凝沉降池包括池体、搅拌部件、加料室及与所述加料室相配合的放料开关，所述池体内设有一传动机构，所述搅拌部件通过该传动机构开启所述放料开关;所述初处理池的侧壁下部设有与过滤池相连通的第一进水口，所述过滤池侧壁中上部设有与絮凝沉降池相连通的第二进水口;所述池体内设有沉降装置，所述第二进水口设于沉降装置下方，所述沉降装置下方上方设有出水口。本发明中通过先对污水进行初处理、过滤后再进行絮凝操作，进而可先行除去污水中的杂质和大颗粒物质，提升絮凝效果，进而提高出水水质;其次，设置了消毒室，污水在加工完成后可以进行消毒处理，有效去除污水中的有毒物质，保证污水处理后出水的安全健康;且设置了沉降装置，进而在出水时，沉降装置能够对携带在水体中向出水口处流动的水体中的絮凝物进行再次沉降，避免水体出水时携带絮凝物，保证出水水质良好;且进水口设置在沉降装置下部，进而进水的水流不会受到沉降装置的影响，保证进水水体能够充分与絮凝剂反应;
其次，设置加料部件，通过该部件可在等时间间隔下向池体内加入处理絮凝剂，避免了所有絮凝剂一同加入造成絮凝剂过量等情况;而搅拌部件则可搅动污水，在絮凝剂加入后使絮凝剂快速溶解，并且加速絮凝剂与污水中的污染物之间的反应，提高对污水的处理效率;设置加料室，该加料室可盛放絮凝剂，因此在使用过程中，可向加料室上加入大量的絮凝剂，避免了传统的人工多次添加絮凝剂，方便操作，降低了人工成本;而设置在下端的放料开关，通过该放料开关等时间间隔的开启和关闭，可向池体内等时间间隔且等量添加处理絮凝剂，避免了过多絮凝剂难以溶解或是添加过量的情况，而设置传动机构，搅拌部件通过该传动机构来开启所述的放料开关，从而在搅拌部件转动之后，放料开关会随着搅拌部件转动不断地向桶内释放絮凝剂，在搅拌下，絮凝剂一落入至污水中，就可快速溶解、混合并反应，因此可快速中和掉水体内的污染物;且该方式避免了额外甚至电机等装置对放料开关进行开启，降低了装置的使用成本，同时在整个开启过程中，采用纯机械装置，装置不易发生损坏，使用寿命长。
进一步的，所述第二进水口处设有过滤件;通过过滤件的设置，可将水体中的大颗粒杂质先行进行过滤，提升后期絮凝的效果。
进一步的，所述初处理池侧壁上部设有第三进水口，所述初处理池底部设有栅格;通过栅格处理，将污水中的垃圾进行去除，进行初步过滤加工。
进一步的，所述沉降装置包括两横杆和设于两横杆之间的多个间隔分布的连接杆，每个连接杆对应设置一组沉降组件;设置多组沉降组件，沉降效果良好，进一步提升出水水质。
进一步的，所述沉降组件包括多个沿所述连接杆长度方向上间隔均匀分布的沉降板;通过沉降板的倾斜设置，更好的对絮凝物进行沉降，且沉淀至沉降板上的絮凝物将顺着沉降板的倾斜度滑落至池底。
进一步的，所述沉降板为倾斜设置，该沉降板轴线与连接杆轴线之间的夹角为60°。
进一步的，所述传动机构包括与所述搅拌部件相配合的传动部件和用于开启所述放料开关的开关部件，所述开关部件与所述传动部件相配合;传动部件可将搅拌部件上的动能进行传递，且还可对搅拌部件的下端部进行固定，保障了搅拌部件工作的稳定性，避免搅拌部件在池体内发生晃动;而设置开关部件则可在传动部件的推动下，打开放料开关，进而实现搅拌部件工作的时候，同步将物料放入至池体内。
进一步的，所述开关部件包括用于开启所述放料开关的活动杆和用于推动所述活动杆向上动作的推动件;所述第二活塞与所述推动件相配合;活动杆向上运动，进而可推动所述的放料开关开启，而设置推动件，通过该推动件移动，从而顶起所述的活动杆，该装置结构简单，不易损坏，通过第二活塞推推动件前后动作，其推力大，可有效的顶起所述的活动杆。
综上所述，本发明通过先对污水进行初处理、过滤后再进行絮凝操作，进而可先行除去污水中的杂质和大颗粒物质，提升絮凝效果，进而提高出水水质;其次，设置了消毒室，污水在加工完成后可以进行消毒处理，有效去除污水中的有毒物质，保证污水处理后出水的安全健康。
