申请日2018.03.28
公开(公告)日2018.09.28
IPC分类号G05B19/05
摘要
本实用新型公开了一种污水处理站远程监控装置：包括计算机监控系统，PLC控制器，现场监控设备;所述现场监控设备包括COD传感器、液位传感器和流量计以及与三者连接的AI/AO模块;所述PLC控制器与现场监控设备控制连接，所述PLC控制器内部设置GPRS模块;现场监控设备将采集到的信号经过AI/AO模块转换成标准信号，经过GPRS模块传输给计算机监控系统。本实用新型采用PLC控制器作为中转，既可实现控制现场监控设备，又进行实际的数据信号的收发，进行远程控制;现场警报装置可以发出警报，保证安全。
权利要求书
1.一种污水处理站远程监控装置，其特征在于：包括计算机监控系统，PLC控制器，现场监控设备;
所述现场监控设备包括COD传感器、液位传感器和流量计以及与三者连接的AI/AO模块;
所述PLC控制器与现场监控设备控制连接，所述PLC控制器内部设置GPRS模块;现场监控设备将采集到的信号经过AI/AO模块转换成标准信号，经过GPRS模块传输给计算机监控系统。
2.根据权利要求1所述的一种污水处理站远程监控装置，其特征在于：所述现场监控设备还包括监控探头，监控探头内单独设置有GPRS模块。
3.根据权利要求1所述的一种污水处理站远程监控装置，其特征在于：所述现场监控设备还包括警报装置。
4.根据权利要求2所述的一种污水处理站远程监控装置，其特征在于：所述监控探头外设有防腐套。
说明书
一种污水处理站远程监控装置
技术领域
本实用新型涉及远程监控技术领域，尤其涉及一种污水处理站远程监控装置。
背景技术
目前，村镇污染主要体现在污染面广、个体小、水质差异大、排放无规律等方面;此外，农村经济基础差、村镇难以找到专业技术人员对污水处理设施进行运行、维护和管理，加之村镇污水处理厂地理位置偏僻、条件复杂不适合人工现场操作，因此毋庸置疑，对于村镇污水处理系统进行远程监控势在必行。污水处理远程监控系统在满足排放要求的前提下，还需要满足可靠性高、实时性强、成本低廉等诸多优点。
实用新型内容
本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新型的一个目的在于提出一种污水处理站远程监控装置，具有实时监控，安全，减少人力的特点。

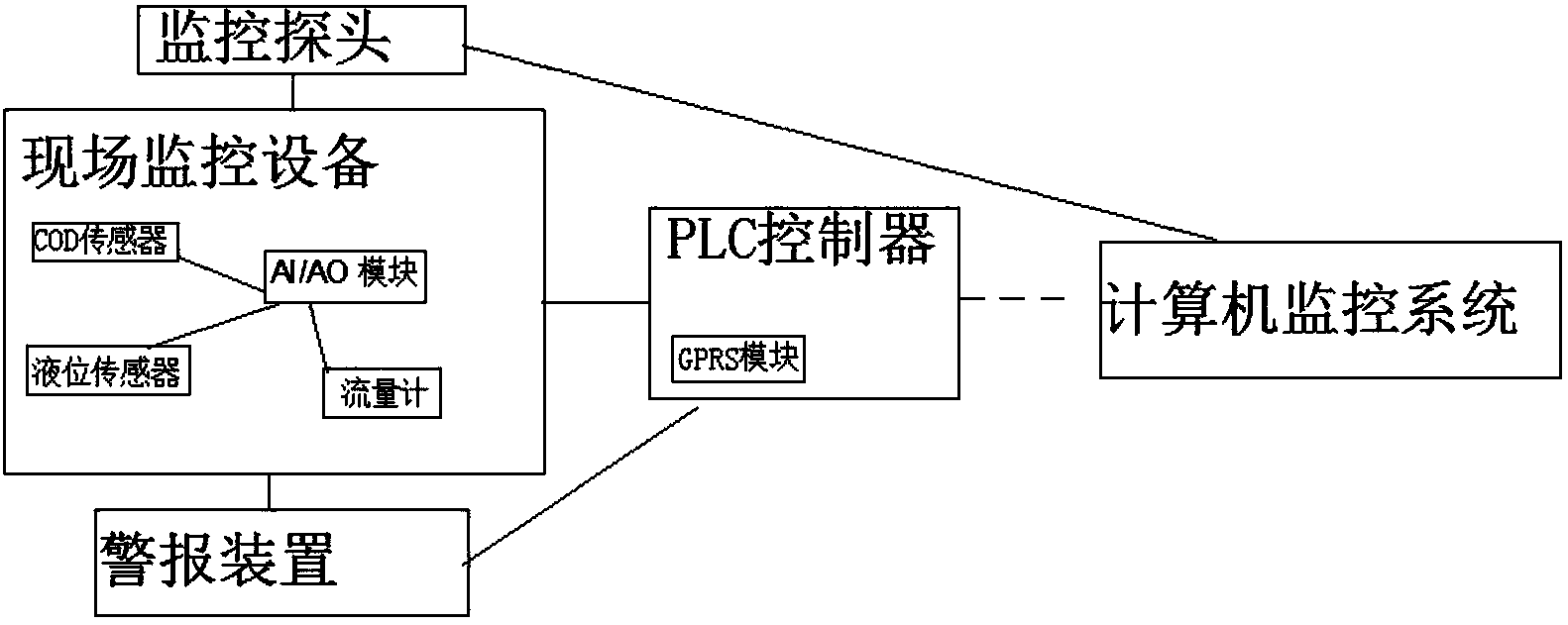

根据本实用新型实施例的一种污水处理站远程监控装置，包括计算机监控系统，PLC控制器，现场监控设备;
所述现场监控设备包括COD传感器、液位传感器和流量计以及与三者连接的AI/AO模块;
COD传感器检测水质，采集到光谱信号;
液体传感器选择腐蚀液体传感器;
流量计选择液体流量计;
所述PLC控制器与现场监控设备控制连接，所述PLC控制器内部设置GPRS模块;现场监控设备将采集到的信号经过AI/AO模块转换成标准信号，经过GPRS模块传输给计算机监控系统。
优选的，所述现场监控设备还包括监控探头，监控探头内单独设置有GPRS模块,直接将采集到的图像信号传输到计算机监控系统。
优选的，所述现场监控设备还包括警报装置，。
优选的，所述监控探头外设有防腐套。
优选的，还包括基本电源线，用以敷设连接计算机监控系统，PLC控制器，现场监控设备。
本实用新型中的有益效果是：本实用新型采用PLC控制器作为中转，既可实现控制现场监控设备，又进行实际的数据信号的收发，进行远程控制;现场警报装置可以发出警报，保证安全。
