申请日2008.11.03
公开(公告)日2009.04.08
IPC分类号C02F11/00
摘要
本发明公开了一种污泥灭菌系统中的垂直空心螺旋输送机，该输送机包括垂直设置的中空的封闭输送体、设在所述输送体内的无轴螺旋体、用于驱动所述无轴螺旋体旋转的动力系统，所述输送体的下端部开设有进料口，上端部开设有出料口，所述输送体的内壁与所述无轴螺旋体的周边缘之间有微小间隙。物料从下端进料口输入，在动力系统作用下带动无轴螺旋体旋转，通过无轴螺旋体的旋转使物料得到离心力，物料沿输送体的内壁向上滑行提升，在出料口处由于离心力作用物料被送出，从而完成物料从下向上的输送。该输送机结构简单，投资及运行成本很低，可适合各种物料的垂直输送。
翻译権利要求書

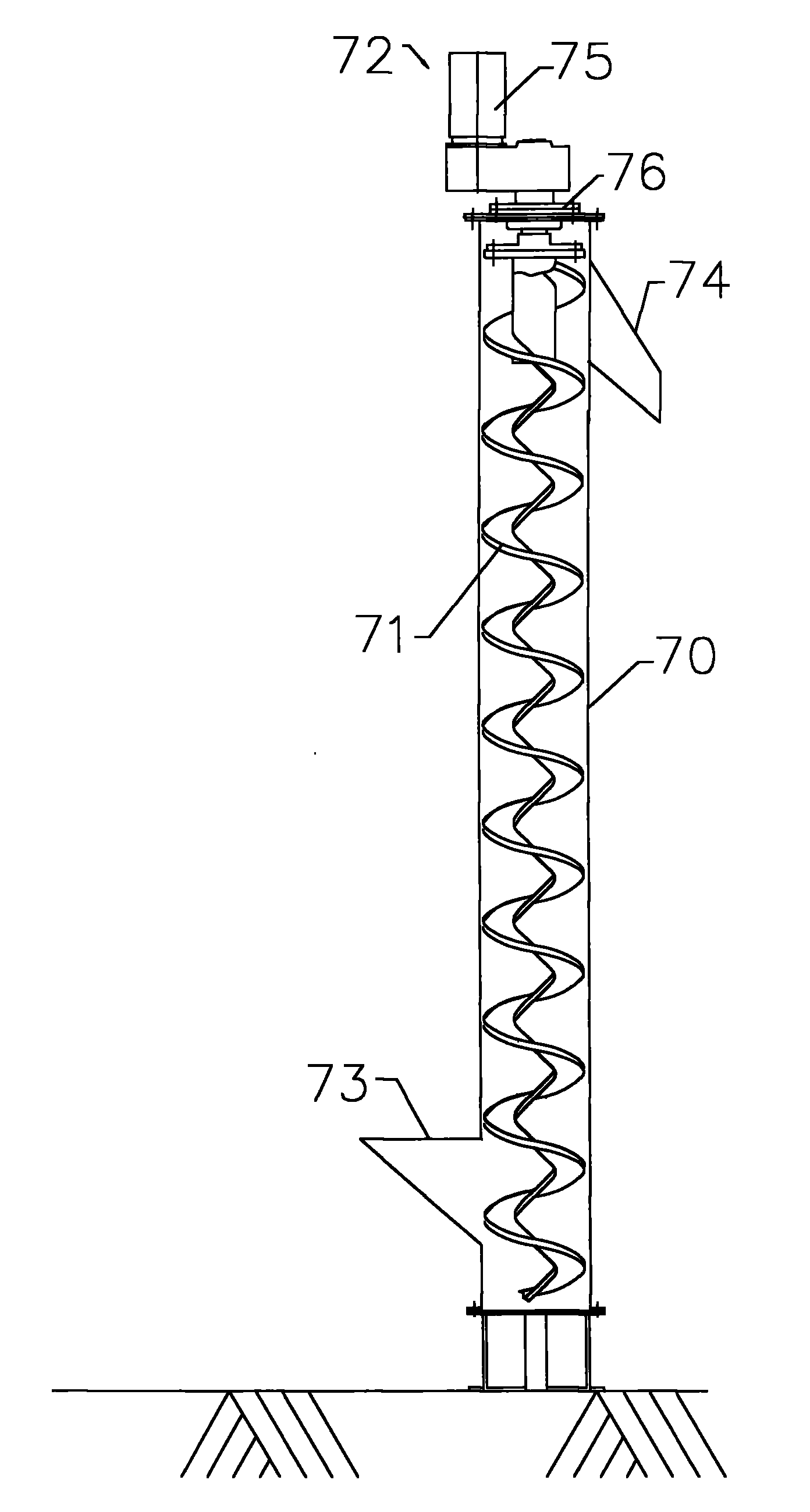

1、一种污泥灭菌系统中的垂直空心螺旋输送机，其特征在于：该输送机包 括垂直设置的中空的封闭输送体(70)、设在所述输送体(70)内的无轴螺旋体 (71)、用于驱动所述无轴螺旋体(71)旋转的动力系统(72)，所述输送体(70) 的下端部开设有进料口(73)，上端部开设有出料口(74)，所述输送体(70) 的内壁与所述无轴螺旋体(71)的周边缘之间有微小间隙。
2、根据权利要求1所述的污泥灭菌系统中的垂直空心螺旋输送机，其特征 在于：所述的动力系统(72)包括电机(75)、设在所述电机(75)输出轴上用 于连接所述无轴螺旋体(71)的连接件(76)。
3、根据权利要求1所述的污泥灭菌系统中的垂直空心螺旋输送机，其特征 在于：所述输送体(70)的底部开设有排水孔，所述排水孔处设有可分离的盖 板。
说明书
污泥灭菌系统中的垂直空心螺旋输送机
技术领域
本发明涉及一种污泥灭菌系统中的垂直空心螺旋输送机。
背景技术
目前在市政、冶金、化工、矿山、造纸、印染、皮革、纺织、食品、制药、 制糖等各种行业生产过程中需要垂直输送的各类污泥、砂石、粉灰、渣料等物 的垂直密封式输送机械主要以机械斗式提升、链板式提升、有轴螺旋输送式、 液压柱塞泵、螺杆泵等形式。机械斗式提升可适合各种物料的垂直输送，但是 在输送粘合物料、易缠物料时需经常拆洗清理，而且该设备结构较复杂，零配 件多，维护、维修不方便，投资及维修成本大;链板式提升可适合除液体、粉 体外的其它各种物料的垂直输送，但是同样在输送粘合物料、易缠物料时需经 常拆洗清理，而且该设备结构也较复杂，零配件较多，维护、维修也不方便， 投资及维修成本也大;有轴螺旋输送式可适合除粘合物料、易卡、易缠物料外 的其它各种物料的垂直输送，但是由于有轴螺旋输送机上、下两端及较长时中 间还需增加支承，所以该输送机在输送过程中容易产生卡壳现象，需经常拆修， 维护、维修不方便，运行及维修成本大;液压柱塞泵适合输送具有一定流动性 并含水的物料输送，但是在输送完成后需及时清理，而且该设备结构很复杂， 零配件杂多，液压系统需经常保养，维护、维修不方便，投资、运行及维修成 本大，维修需设备制造商的专业人员;螺杆泵适合输送含水率在70%以上的无较 大颗粒状物体的物料输送，但是在输送完成后需及时清理，而且该设备定子及 转子较容易磨损，一般在4000小时就需更换，零配件价格高，维修成本大。
发明内容
本发明的目的在于提供一种污泥灭菌系统中的垂直空心螺旋输送机，该输送 机结构简单，投资及运行成本很低，并可适合各种物料的垂直输送。
为了达到以上目的，本发明采用的技术方案是：一种污泥灭菌系统中的垂 直空心螺旋输送机，该输送机包括垂直设置的中空的封闭输送体、设在所述输 送体内的无轴螺旋体、用于驱动所述无轴螺旋体旋转的动力系统，所述输送体 的下端部开设有进料口，上端部开设有出料口，所述输送体的内壁与所述无轴 螺旋体的周边缘之间有微小间隙。
所述的动力系统包括电机、设在所述电机输出轴上用于连接所述无轴螺旋体 的连接件。
所述输送体的底部开设有排水孔，所述排水孔处设有可分离的盖板。
由于本发明采用了以上的技术方案，其优点在于：物料从下端进料口输入， 在动力系统作用下带动无轴螺旋体旋转，通过无轴螺旋体的旋转使物料得到离 心力，物料沿输送体的内壁向上滑行提升，在出料口处由于离心力作用物料被 送出，从而完成物料从下向上的输送。该输送机结构简单，投资及运行成本很 低，可适合各种物料的垂直输送。
