申请日2008.11.03
公开(公告)日2009.08.26
IPC分类号C02F11/00
摘要
本实用新型公开了一种污泥灭菌系统中的独立破桥打碎装置，该污泥灭菌系统具有储料仓，该打碎装置位于所述储料仓内的下部，该打碎装置包括动力装置、受所述动力装置驱动的打散轴、安装在所述打散轴上的多个打散刀组，所述多个打散刀组沿所述打散轴的轴向方向依次相间隔排列，所述打散刀组包括至少一个打散刀，所述打散刀折弯设置，所述打散刀具有连接在所述打散轴上的刀座部和相对于所述刀座部弯折的刀头部，所述刀座部和所述刀头部之间的折弯角介于100度-170度。此破桥打碎装置可利用与旋转切割方向垂直的打散刀将膨胀板结的污泥等物料轻松地切割打碎，其能耗很小，仅为滑架装置的1/5。
翻译権利要求書

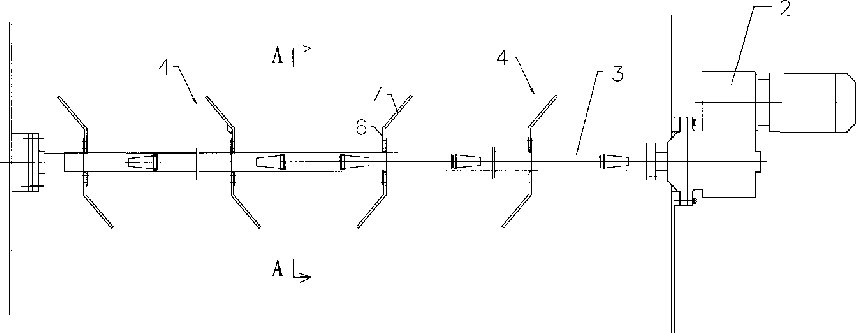

1、一种污泥灭菌系统中的独立破桥打碎装置，该污泥灭菌系统具有储料仓， 其特征在于：该打碎装置位于所述储料仓内下部，该打碎装置包括动力装置(2)、 受所述动力装置(2)驱动的打散轴(3)、安装在所述打散轴(3)上的多个打 散刀组(4)，所述多个打散刀组(4)沿所述打散轴(3)的轴向方向依次相间 隔排列，所述打散刀组(4)包括至少一个打散刀(5)，所述打散刀(5)折弯 设置，所述打散刀(5)具有连接在所述打散轴(3)上的刀座部(6)和相对于 所述刀座部(6)弯折的刀头部(7)，所述刀座部(6)和所述刀头部(7)之间 的折弯角介于100度—170度。
2、根据权利要求1所述的污泥灭菌系统中的独立破桥打碎装置，其特征在 于：所述刀头部(7)的周边缘形成刃口，刃口的两侧面被均匀磨削。
3、根据权利要求1所述的污泥灭菌系统中的独立破桥打碎装置，其特征在 于：所述打散刀组(4)包括四个沿所述打散轴(3)的圆周方向相均匀间隔排 列的打散刀(5)，相对设置的两打散刀(5)的刀头部(7)相对于所述刀座部 (6)的弯折方向相反。
4、根据权利要求1所述的污泥灭菌系统中的独立破桥打碎装置，其特征在 于：所述折弯角为135度。
说明书
污泥灭菌系统中的独立破桥打碎装置
技术领域
本实用新型涉及一种污泥灭菌系统中的独立破桥打碎装置。
背景技术
目前国内外污泥料仓或料斗内设置的破桥装置主要有两种，平底料仓内为 滑架装置，料斗内为平板桨叶式防架桥装置。当脱水后污泥加入石灰等灭菌药 剂后使污泥含水率降低，同时在灭菌过程中污泥与石灰等灭菌药剂反应水份继 续析出，造成污泥膨胀板结，如果采用滑架装置，出料时推动滑架装置的阻力 会很大，相应的能耗也很大，且上层形成架桥现象使灭菌后污泥无法从仓内排 出，因而利用滑架装置破桥不适合膨胀板结物料，同时也不能应用于矩形锥底 料仓。平板桨叶式防架桥装置中，利用平板桨叶式搅拌机旋转使得安装在轴上 的桨叶的宽面对污泥进行拍打打碎，在打碎过程中叶片受的阻力巨大，因而只 适用小型料斗的松散物料的破桥，不能应用于料仓。
发明内容
本实用新型的目的在于提供一种污泥灭菌系统中用于打碎料仓内膨胀板结 物料的独立破桥打碎装置。
为了达到以上目的，本实用新型采用的技术方案是：一种污泥灭菌系统中的 独立破桥打碎装置，该污泥灭菌系统具有储料仓，该打碎装置位于所述储料仓 内的下部，该打碎装置包括动力装置、受所述动力装置驱动的打散轴、安装在 所述打散轴上的多个打散刀组，所述多个打散刀组沿所述打散轴的轴向方向依 次相间隔排列，所述打散刀组包括至少一个打散刀，所述打散刀折弯设置，所 述打散刀具有连接在所述打散轴上的刀座部和相对于所述刀座部弯折的刀头 部，所述刀座部和所述刀头部之间的折弯角介于100度—170度。
所述刀头部的周边缘形成刃口，刃口的两侧面被均匀磨削。
所述打散刀组包括四个沿所述打散轴的圆周方向相均匀间隔排列的打散刀， 相对设置的两打散刀的刀头部相对于所述刀座部的弯折方向相反。
所述折弯角为135度。
由于本实用新型采用了以上的技术方案，其优点在于：此破桥打碎装置可利 用与旋转切割方向垂直的打散刀将膨胀板结的污泥等物料轻松地切割打碎，其 能耗很小，仅为滑架装置的1/5，并且折弯角可使打散刀的轴向作用范围扩大， 此形状可减小轴上的刀片的安装数量，同时达到全范围破桥打碎及节省能耗。 该破桥打散装置成功地解决了矩形锥底储料仓的出料架桥难题，尤其适用于流 动性差、粘结性强等极端物理特性的物料的料仓。
