申请日2018.03.29
公开(公告)日2018.07.13
IPC分类号B60S3/04; B60S3/00; C02F1/00
摘要
本发明属于汽车维修技术领域，提供了一种洗车专用装置，包括洗车平台和防护机构，所述洗车平台包括上坡架、放置架、放车轨道和支撑底架;放车轨道设置有两个，且与汽车的轮胎间距匹配设置;放置架的侧边设置有上坡架，且上坡架与所述放车轨道方向对应设置;放置架包括第一安放槽、第二安放槽、放置架本体和收集板;防护机构包括第一档板和第二挡板，第一档板、第二档板均设置有两个。本发明提供的一种洗车专用装置，方便进行洗车，节省了水资源，同时具有防护作用，解决洗车时水流四溅，避免废水流到路面上污染了环境，影响道路的美观。
权利要求书
1.一种洗车专用装置，其特征在于：包括洗车平台和防护机构，所述防护机构设置于所述洗车平台的四周;
所述洗车平台包括上坡架、放置架、放车轨道和支撑底架，所述放置架的底部设置有所述支撑底架，所述放车轨道设置于所述放置架的内部，且与汽车的轮胎匹配设置;所述放车轨道设置有两个，且与汽车的轮胎间距匹配设置;
所述放置架的侧边设置有上坡架，且所述上坡架与所述放车轨道方向对应设置;
所述放置架包括第一安放槽、第二安放槽、放置架本体和收集板，所述第一安放槽、所述第二安放槽均设置有两个，且两个所述第一安放槽和两个所述第二安放槽依次设置于所述放置架本体的四个侧边;
所述收集板设置于所述放置架本体的下部;
所述防护机构包括第一档板和第二挡板，所述第一档板、所述第二档板均设置有两个，且两个所述第一档板分别与两个所述第一安放槽对应设置，两个所述第二档板分别与两个所述第二安放槽对应设置。
2.根据权利要求1所述的一种洗车专用装置，其特征在于：所述上坡架包括斜坡板和支撑架，所述支撑架设置于所述斜坡板的下部。
3.根据权利要求2所述的一种洗车专用装置，其特征在于：所述斜坡板上设置有防滑纹。
4.根据权利要求1所述的一种洗车专用装置，其特征在于：所述收集板为漏斗转构件，且所述收集板的底部设置有出水管和输水软管，所述出水管的一端贯通所述收集板底部，所述出水管的另一端连接所述输水软管的一端。
5.根据权利要求4所述的一种洗车专用装置，其特征在于：所述输水软管的另一端设置有废水处理机构，所述废水处理机构包括废水罐、管道泵、污水 处理系统和和清洗管，所述废水罐的底部设置有所述污水处理系统;所述管道泵的一端连接所述废水罐，所述管道泵的另一端连接所述清洗管。
6.根据权利要求1所述的一种洗车专用装置，其特征在于：所述第一档板与所述第一安放槽铰接，所述第二挡板与所述第二安放槽铰接;
所述第一档板、所述第二挡板的一侧均设置有滑动轴，所述滑动轴的一端连接所述第一档板，所述滑动轴的另一端连接所述放置架本体。
7.根据权利要求1所述的一种洗车专用装置，其特征在于：所述放车轨道上设置有制动板，所述制动板设置有两个，且两个所述制动板分别设置于所述放车轨道长度方向的两相对侧端。
8.根据权利要求1所述的一种洗车专用装置，其特征在于：所述放置架的侧边可拆卸的安装有置物架，所述置物架包括置物架本体、横隔板和竖隔板。
9.根据权利要求8所述的一种洗车专用装置，其特征在于：所述置物架内设置有若干横隔板和若干竖隔板，所述横隔板、所述竖隔板均阵列设置于所述置物架内部。
说明书
一种洗车专用装置
技术领域
本发明涉及汽车维修技术领域，具体涉及一种洗车专用装置。
背景技术
在日常生活中，水是一种不可缺少的物质，随着人们生活水平的提高，汽车的使用已经越来越普及，为了保持车身的干净整洁，汽车就得阶段性的进行清洗，大量的汽车清洗就需要耗费大量的水资源，一般只有大型停车场才有废水回收装置，而且其结构复杂，造价高，因此很多小型停车场不具备废水回收装置;
现有的汽车清洗时造成大量水资源的浪费，洗车操作不方便，同时洗车时不进行防护，水喷射的距离比较远，导致洗车的废水流到路面上，污染了环境，也影响了道路的美观。
发明内容
针对现有技术中的缺陷，本发明提供一种洗车专用装置，对洗车的废水处理进行多次使用，节省了水资源，同时具有防护作用，避免洗车时水流四溅，防止污水污染环境。
为达到上述目的，本发明采用如下的技术方案：
一种洗车专用装置，包括洗车平台和防护机构，所述防护机构设置于所述洗车平台的四周;
所述洗车平台包括上坡架、放置架、放车轨道和支撑底架，所述放置架的底部设置有所述支撑底架，所述放车轨道设置于所述放置架的内部，且与汽车的轮胎匹配设置;所述放车轨道设置有两个，且与汽车的轮胎间距匹配设置;
所述放置架的侧边设置有上坡架，且所述上坡架与所述放车轨道方向对应设置;
所述放置架包括第一安放槽、第二安放槽、放置架本体和收集板，所述第一安放槽、所述第二安放槽均设置有两个，且两个所述第一安放槽和两个所述第二安放槽依次设置于所述放置架本体的四个侧边;
所述收集板设置于所述放置架本体的下部;
所述防护机构包括第一档板和第二挡板，所述第一档板、所述第二档板均设置有两个，且两个所述第一档板分别与两个所述第一安放槽对应设置，两个所述第二档板分别与两个所述第二安放槽对应设置。
作为一种改进的技术方案，所述上坡架包括斜坡板和支撑架，所述支撑架设置于所述斜坡板的下部。
作为一种改进的技术方案，所述斜坡板上设置有防滑纹。

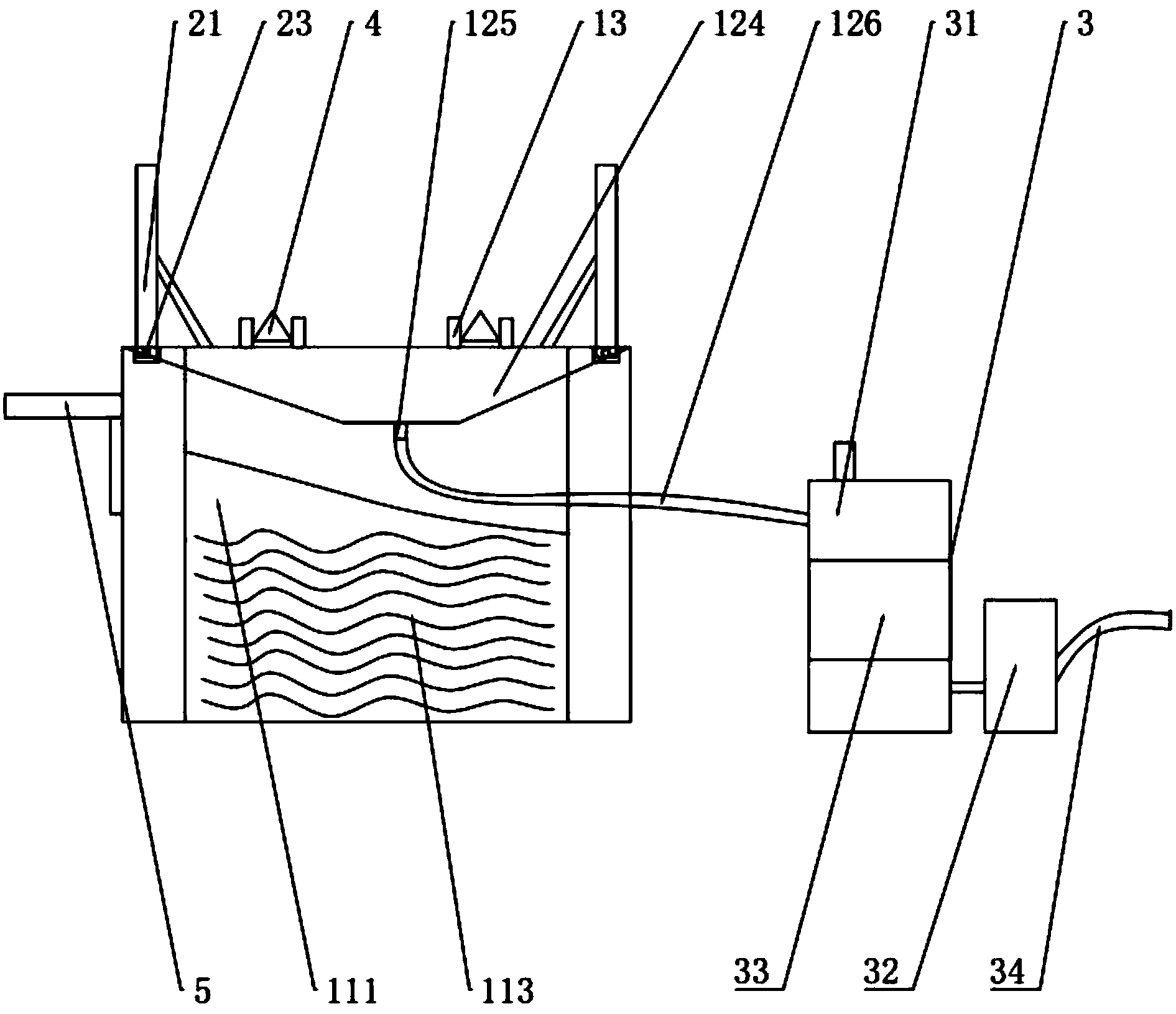

作为一种改进的技术方案，所述收集板为漏斗转构件，且所述收集板的底部设置有出水管和输水软管，所述出水管的一端贯通所述收集板底部，所述出水管的另一端连接所述输水软管的一端。
作为一种改进的技术方案，所述输水软管的另一端设置有废水处理机构，所述废水处理机构包括废水罐、管道泵、污水处理系统和和清洗管，所述废水罐的底部设置有所述污水处理系统;所述管道泵的一端连接所述废水罐，所述管道泵的另一端连接所述清洗管。
作为一种改进的技术方案，所述第一档板与所述第一安放槽铰接，所述第二挡板与所述第二安放槽铰接;
所述第一档板、所述第二挡板的一侧均设置有滑动轴，所述滑动轴的一端连接所述第一档板，所述滑动轴的另一端连接所述放置架本体。
作为一种改进的技术方案，所述放车轨道上设置有制动板，所述制动板设置有两个，且两个所述制动板分别设置于所述放车轨道长度方向的两相对侧端。
作为一种改进的技术方案，所述放置架的侧边可拆卸的安装有置物架，所述置物架包括置物架本体、横隔板和竖隔板。
作为一种改进的技术方案，所述置物架内设置有若干横隔板和若干竖隔板，所述横隔板、所述竖隔板均阵列设置于所述置物架内部。
由于采用以上技术方案，本发明具有以下有益效果：
本发明提供一种洗车专用装置，包括洗车平台和防护机构，所述洗车平台包括上坡架、放置架、放车轨道和支撑底架，所述放车轨道设置于所述放置架的内部，且与汽车的轮胎匹配设置;所述放车轨道设置有两个，且与汽车的轮胎间距匹配设置;所述放置架的侧边设置有上坡架，且所述上坡架与所述放车轨道方向对应设置;所述放置架包括第一安放槽、第二安放槽、放置架本体和收集板，所述收集板设置于所述放置架本体的下部;所述防护机构包括第一档板、第二挡板，所述第一档板、所述第二档板均设置有两个;
基于以上结构，通过所述洗车平台对洗车的废水处理进行多次使用，节省了水资源，同时所述防护机构具有防护作用，避免洗车时水流四溅，保护了四周的环境。
本发明中，所述上坡架包括斜坡板和支撑架，所述支撑架设置于所述斜坡板的下部;基于以上结构，汽车上坡时结构稳固，且上坡阻力小，方便上坡。
本发明中，所述斜坡板上设置有防滑纹;基于以上结构，防止上坡时发生滑擦的事故，减低了汽车溜车危险。
本发明中，所述收集板为漏斗转构件，且所述收集板的底部设置有出水管和输水软管;基于以上结构，方便洗车产生的废水进行回收，回收效率高。
本发明中，所述输水软管的另一端设置有废水处理机构，所述废水处理机构包括废水罐、管道泵、污水处理系统和和清洗管，所述废水罐的底部设置有所述污水处理系统;基于以上结构，对产生的废水处理后进行持续的循环使用，节省了水资源。
本发明中，所述第一档板与所述第一安放槽铰接，所述第二挡板与所述第二安放槽铰接，所述第一档板、所述第二挡板的一侧均设置有滑动轴;基于以上结构，方便对所述防护机构的安装和使用，结构简单且方便操作。
本发明中，放车轨道上设置有制动板，所述制动板设置有两个，且所述制动板分别设置于所述放车轨道长度方向的两相对侧端;基于以上结构，通过所述制动板防止汽车在放车轨道发生滑动，避免危险的事故发生。
本发明中，所述放置架的侧边设置有置物架，且采用可拆卸式连接，所述置物架包括置物架本体、横隔板和竖隔板;基于以上结构，将洗车用品直接放置后方便使用，减轻劳动的强度。
本发明中，所述置物架内设置有若干横隔板和若干竖隔板，所述横隔板、所述竖隔板均阵列设置于所述置物架内部;基于以上结构，避免清洗用品混合在一起，使用时不方便查找。
综上所述,本发明提供的一种洗车专用装置，方便进行洗车，节省了水资源，同时具有防护作用，解决洗车时水流四溅，避免废水流到路面上污染了环境，影响道路的美观。
