申请日2003.10.24
公开(公告)日2004.10.06
IPC分类号B01D21/08
摘要
本实用新型涉及一种水处理用的斜管，其每一个斜管的横截面为缺角菱形，且该菱形的缺角向菱形内凹陷并与所对的角相同或相近。该结构的斜管投影面积相对较大，进而可使水力半径缩小，费罗数增大，雷诺数降低，同时易使污物更容易沉淀。
権利要求書
1、一种水处理用的斜管，其特征在于：每一个斜管的横截面为 缺角菱形，且该菱形的缺角向菱形内凹陷并与所对的角相同或相近。
2、根据权利要求1所述的斜管，其特征在于：所述斜管的内角 和缺角均为90度。
3、根据权利要求1或2所述的斜管，其特征在于：所述由斜管 组成的絮凝格层中，相邻两排斜管的缺角相对安装或者相互嵌套安 装。
说明书
水处理用的斜管
技术领域：
本实用新型涉及一种利用安装在沉降槽内的絮凝格层水处理时 所用的斜管。
背景技术：
利用沉降槽处理水主要考虑两个问题：一是出水的水质，二是沉 降速度，同时沉降的速度反过来还会影响出水的水质，一般来说，对 于同种絮凝格层如速度越快，出水的水质相对较差。由斜管构成沉降 槽内的絮凝格层处理水的技术已被普遍采用，但，斜管的具体形状可 决定水的流速和水质。
中国专利有一份专利号为90212526.5，其名称为“一种六边形 斜管”，和专利号为92207922.6，名称为“水处理用菱形斜管及其组 合装置”，以及专利号为92241880.2，名称为“水处理用山形斜管及 其组合装置”等专利技术中，采用斜管的横截面分别为六边形，菱形 和山形。由于上述各种形状的斜管投影面积相对较小，不利于滑泥。 如多个六边形斜管粘结后组成絮凝格层在处理水时，其粘结面宽，浪 费材料;而截面为山形的斜管在粘结后，山形的锐角区域里的水流缓 慢，易于形成滞水区，同时山形斜管相组合时，用线粘结，强度较差， 因而在使用过程中容易变形，易出现粘接处脱开的现象，有的甚至在 安装时就发生粘接处脱开，从而降低了其使用寿命和水处理效果;至 于由横截面为菱形的斜管构成的絮凝格层，虽有利于滑泥，但它具有 较大的粘接面，不仅浪费原材料，且具有较高的加工成本。
发明内容：
本实用新型的目的是提供一种具有相对较大投影面积且水流稳 定并易于沉泥下滑的水处理用的斜管。

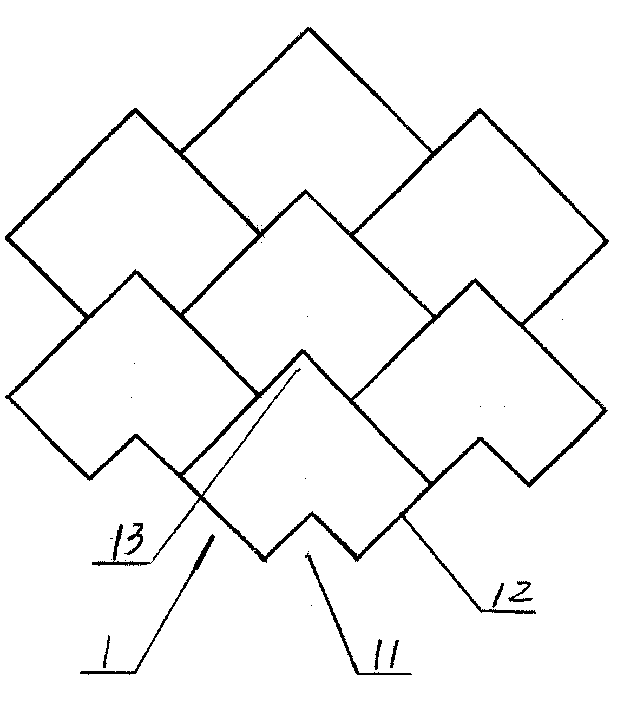

本实用新型所提出的水处理用的斜管，其每一个斜管的横截面为 缺角菱形，且该菱形的缺角向菱形内凹陷并与所对的角相同或相近。
所述斜管的内角和缺角均为90度。所述由斜管组成的絮凝格层 中，相邻两排斜管的缺角相对安装或者相互嵌套安装。
本实用新型所提出的斜管采用缺角棱形的结构，且缺角与其对角 相同，特别是菱形和缺角均采用90度结构，该结构的斜管投影面积 相对较大，进而可使水力半径缩小，费罗数增大，雷诺数降低，同时， 由于流过该斜管的水流稳定，使污物更容易沉淀;另外，在组合时如 将缺角作为底边，再将两排斜管的缺角底边相对连接或者相互嵌套安 装，都有利于污物沉淀下滑，在用料相同的情况下沉泥下滑率要高于 其它种形状的斜管，能达到很好的水处理效果。
