申请日2018.02.08
公开(公告)日2018.10.19
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型公开了一种铝合金阳极氧化废水带式压滤装置，包括污泥沉淀池、气浮调节池和带式压滤机，所述污泥沉淀池外端安装有废水给入泵，所述污泥沉淀池另一侧外表面焊接固定有废水输送管，所述气浮调节池下底端安装有絮凝剂搅拌池，所述带式压滤机上表面中心位置处切割有进液口，所述进液口正下端等距离安装有铝合金阳极，所述铝合金阳极一侧边位置处安装有碱蚀槽，所述铝合金阳极另一侧边位置处安装有硫酸氧化槽，所述带式压滤机中间位置一侧焊接固定有过滤板，所述过滤板外表面安装有滤框，所述滤框另一面焊接固定有滤饼，所述滤饼外边缘安装有螺旋输送机。该铝合金阳极氧化废水带式压滤装置，节能环保，降低费用。
权利要求书

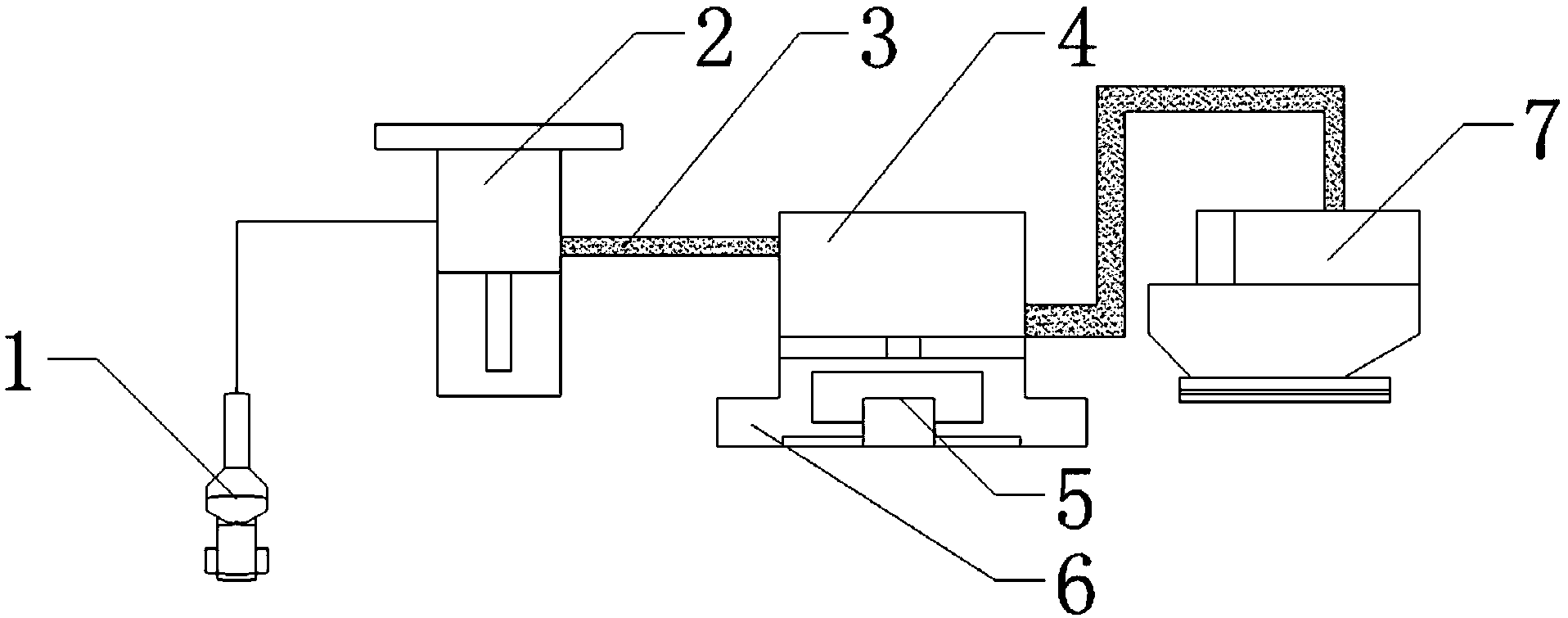

1.一种铝合金阳极氧化废水带式压滤装置，包括污泥沉淀池(2)、气浮调节池(4)和带式压滤机(7)，其特征在于：所述污泥沉淀池(2)外端安装有废水给入泵(1)，所述污泥沉淀池(2)另一侧外表面焊接固定有废水输送管(3)，所述废水输送管(3)另一顶端与气浮调节池(4)外表面焊接固定，所述气浮调节池(4)下底端安装有絮凝剂搅拌池(6)，所述带式压滤机(7)上表面中心位置处切割有进液口(8)，所述进液口(8)外周面一侧安装有流量计(9)，所述进液口(8)正下端等距离安装有铝合金阳极(11)，所述铝合金阳极(11)一侧边位置处安装有碱蚀槽(12)，所述铝合金阳极(11)另一侧边位置处安装有硫酸氧化槽(13)，所述带式压滤机(7)中间位置一侧焊接固定有过滤板(15)，所述过滤板(15)外表面安装有滤框(16)，所述滤框(16)另一面焊接固定有滤饼(17)，所述滤饼(17)外边缘安装有螺旋输送机(20)。
2.根据权利要求1所述的一种铝合金阳极氧化废水带式压滤装置，其特征在于：所述絮凝剂搅拌池(6)内底面中心位置处安装有搅拌电机(5)，所述进液口(8)外周面另一侧安装有智能控制阀(10)。
3.根据权利要求1所述的一种铝合金阳极氧化废水带式压滤装置，其特征在于：所述碱蚀槽(12)与硫酸氧化槽(13)下表面焊接固定有进液管道(14)，所述进液管道(14)另一顶端与滤板(15)外表面焊接固定，所述滤板(15)、滤框(16)和滤饼(17)下表面焊接固定有出液管道(18)。
4.根据权利要求3所述的一种铝合金阳极氧化废水带式压滤装置，其特征在于：所述出液管道(18)下表面焊接固定有集液管(19)，所述带式压滤机(7)下底端一侧外表面切割有排泥口(21)。
5.根据权利要求1所述的一种铝合金阳极氧化废水带式压滤装置，其特征在于：所述带式压滤机(7)内部中心位置一侧壁焊接固定有高压清洗泵(22)。
6.根据权利要求1所述的一种铝合金阳极氧化废水带式压滤装置，其特征在于：所述滤饼(17)外表面上顶端安装有滤带气动压紧装置(23)。
说明书
一种铝合金阳极氧化废水带式压滤装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种铝合金阳极氧化废水带式压滤装置。
背景技术
目前铝材行业按国家环保要求，需要每天排放的污水经处理后才能排放，而大部分企业都采用传统的油压厢式压滤机来处理污水。
但是现有的压厢式压滤机内部槽液因含铝离子过高而废弃，造成浪费。
实用新型内容
本实用新型的目的在于提供一种铝合金阳极氧化废水带式压滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种铝合金阳极氧化废水带式压滤装置，包括污泥沉淀池、气浮调节池和带式压滤机，所述污泥沉淀池外端安装有废水给入泵，所述污泥沉淀池另一侧外表面焊接固定有废水输送管，所述废水输送管另一顶端与气浮调节池外表面焊接固定，所述气浮调节池下底端安装有絮凝剂搅拌池，所述带式压滤机上表面中心位置处切割有进液口，所述进液口外周面一侧安装有流量计，所述进液口正下端等距离安装有铝合金阳极，所述铝合金阳极一侧边位置处安装有碱蚀槽，所述铝合金阳极另一侧边位置处安装有硫酸氧化槽，所述带式压滤机中间位置一侧焊接固定有过滤板，所述过滤板外表面安装有滤框，所述滤框另一面焊接固定有滤饼，所述滤饼外边缘安装有螺旋输送机。
优选的，所述絮凝剂搅拌池内底面中心位置处安装有搅拌电机，所述进液口外周面另一侧安装有智能控制阀。
优选的，所述碱蚀槽与硫酸氧化槽下表面焊接固定有进液管道，所述进液管道另一顶端与滤板外表面焊接固定，所述滤板、滤框和滤饼下表面焊接固定有出液管道。
优选的，所述出液管道下表面焊接固定有集液管，所述带式压滤机下底端一侧外表面切割有排泥口。
优选的，所述带式压滤机内部中心位置一侧壁焊接固定有高压清洗泵。
优选的，所述滤饼外表面上顶端安装有滤带气动压紧装置。
本实用新型的技术效果和优点：该铝合金阳极氧化废水带式压滤装置，通过设置的废水给入泵，实现了将废水给入污泥沉淀池中沉淀，通过设置的气浮调节池，实现了对于废水中的悬浮物的清理，通过设置的絮凝剂搅拌池与其中设置的搅拌电机，达到对于废水的充分搅拌絮凝，排出废水中的杂志物，通过进液口两侧设置的流量计与智能控制阀，达到对于废水流入量的控制，通过设置的铝合金阳极，达到对于废水的氧化处理，通过设置的碱蚀槽，使其进行碱回收，不断清除溶解的铝离子，不仅稳定槽液，同时避免了槽液因含铝离子过高而废弃，通过设置的硫酸氧化槽，使用反渗透酸回收系统，避免了酸液废弃问题，通过设置的过滤板与滤饼，实现了对于废水的压滤处理，通过滤带气动压紧装置，实现对于压滤装置的压紧处理，通过设置的高压清洗泵，达到清洗压滤装置的目的，防止污泥堵塞。
