申请日2018.02.09
公开(公告)日2018.12.07
IPC分类号C02F9/04
摘要
本实用新型属于粪便处理技术领域，尤其涉及一种粪便污水处理系统。所述粪便污水处理系统包括真空分离池、收集池、第一搅拌装置、化学反应池、浓度测定探头、加药装置、第二搅拌装置和固液分离室;所述收集池位于真空分离池的一侧，所述第一搅拌装置设于收集池内;所述化学反应池位于收集池的一侧，所述浓度测定探头和第二搅拌装置分别设于化学反应池内，所述加药装置位于化学反应池的上方，并于浓度测定探头连接;所述固液分离池位于化学反应池的一侧。本实用新型通过设计固液分离处理一体化设备，对粪便进行无害化、资源化的固液分离，固液分离后的粪渣可以作为有机肥原料，克服了传统方法浪费资源、造成二次污染的缺点，且自动化程度高、易于管理。
权利要求书

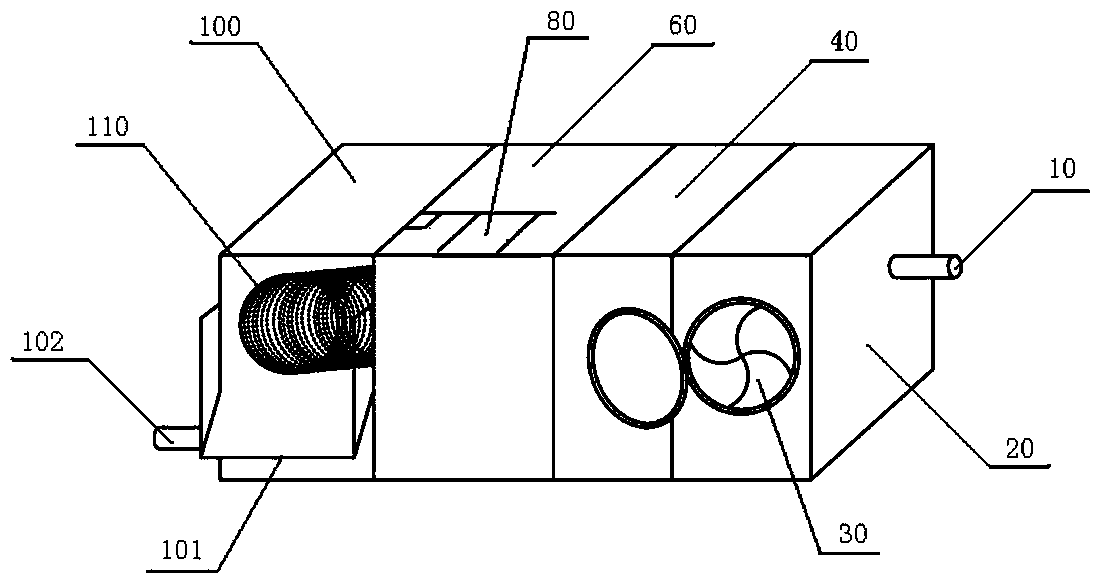

1.一种粪便污水处理系统，其特征在于，包括真空分离池、收集池、第一搅拌装置、化学反应池、浓度测定探头、加药装置、第二搅拌装置和固液分离池;所述收集池位于真空分离池的一侧，所述第一搅拌装置设于收集池内;所述化学反应池位于收集池的一侧，所述浓度测定探头和第二搅拌装置分别设于化学反应池内，所述加药装置位于化学反应池的上方，并于浓度测定探头连接;所述固液分离池位于化学反应池的一侧。
2.根据权利要求1所述的粪便污水处理系统，其特征在于，还包括真空泵和抽水管道，所述抽水管道的一端位于粪池内，另一端位于真空分离池内，所述真空泵安装与真空分离池的上方，并与抽水管道连接。
3.根据权利要求2所述的粪便污水处理系统，其特征在于，所述真空分离池内设有滚筒式分离器。
4.根据权利要求3所述的粪便污水处理系统，其特征在于，所述真空分离池与收集池之间、所述收集池和加药装置与化学反应池之间、所述化学反应池与固液分离池之间还分别安装有管道。
5.根据权利要求4所述的粪便污水处理系统，其特征在于，所述固液分离池内设有滚筒固液分离机，所述固液分离池的两侧还分别设有出水管道和粪渣管道。
说明书
一种粪便污水处理系统
技术领域
本实用新型属于粪便处理技术领域，尤其涉及一种粪便污水处理系统。
背景技术
众所周知，城镇居民家中均采用水冲厕所，人粪尿通过城镇生活污水排放管网进入污水处理厂进行无害化处理。而广大农村由于居住分散、地广人稀等因素，不适宜建设污水排放管网。与此同时，随着政府对环境保护的重视，农村的旱厕也在逐步改建为水厕。几乎家家户户都在抽水马桶旁边埋下了化粪池。每户人家的化粪池每半年清空一次，用吸污车抽出，但是装满人粪尿的吸污车却没有指定地点处理或排泄，只能随意偷排，造成环境的二次污染。
而高铁列车、动车、民航客机等交通工具都是在入库后，由保洁公司的吸污车把集污车厢的粪污抽出，再排入城市下水管网。一方面增加了城市污水处理厂的处理负荷，另方面排入的下水井周围满是粪便，臭气熏人，也造成环境的二次污染。
人粪尿本身是一种良好的有机肥原料，通过污水处理厂处理一方面需要投入处理费用，另一方面造成了资源浪费。污水处理厂产生的污泥不仅失去了肥效，而且处理成本高还可能造成二次污染。
由于人粪尿不同于畜禽粪便，纤维素极少，导致人粪尿的固液分离极为困难，因此一种新型的粪便资源化、无害化处理的研发是非常必要且迫切的。
发明内容
本实用新型提供了一种粪便污水处理系统，旨在至少在一定程度上解决现有技术中的上述技术问题之一。
本实用新型是这样实现的：一种粪便污水处理系统，包括真空分离池、收集池、第一搅拌装置、化学反应池、浓度测定探头、加药装置、第二搅拌装置和固液分离室;所述收集池位于真空分离池的一侧，所述第一搅拌装置设于收集池内;所述化学反应池位于收集池的一侧，所述浓度测定探头和第二搅拌装置分别设于化学反应池内，所述加药装置位于化学反应池的上方，并于浓度测定探头连接;所述固液分离池位于化学反应池的一侧。
本实用新型实施例采取的技术方案还包括真空泵和抽水管道，所述抽水管道的一端位于粪池内，另一端位于真空分离池内，所述真空泵安装与真空分离池的上方，并与抽水管道连接。
本实用新型实施例采取的技术方案还包括：所述真空分离池内设有滚筒式分离器。
本实用新型实施例采取的技术方案还包括：所述真空分离池与收集池之间、所述收集池和加药装置与化学反应池之间、所述化学反应池与固液分离室之间还分别安装有管道。
本实用新型实施例采取的技术方案还包括：所述固液分离池内设有滚筒固液分离机，所述固液分离池的两侧还分别设有出水管道和粪渣管道。
相对于现有技术，本实用新型实施例所产生的有益效果在于：本实用新型实施例的粪便污水处理系统通过设计固液分离处理一体化设备，对人粪便进行无害化、资源化的固液分离，处理效果好，固液分离后的粪渣可以作为有机肥原料，克服了传统方法浪费资源、造成二次污染的缺点，且自动化程度高、易于管理。
