申请日2018.02.09
公开(公告)日2018.11.23
IPC分类号C02F9/08; C02F1/461; C02F1/32; C02F1/72
摘要
一种微电解协同光催化芬顿法废水处理系统，包括：光催化芬顿池;亚铁离子供应设备，所述亚铁离子供应设备通过导管向所述光催化芬顿池供应亚铁离子;过氧化氢供应设备，所述过氧化氢供应设备通过导管向所述光催化芬顿池供应过氧化氢;光催化发生器，所述光催化发生器通过导气管向所述光催化芬顿池供应气体，所述气体包含羟基自由基;微电解池，所述微电解池中具有铁碳混合填充物层;所述微电解池的出水口通过管道连接所述光催化芬顿池的进水口。所述系统提高高浓度废水处理效果，同时降低高浓度废水处理过程的加药成本。
权利要求书
1.一种微电解协同光催化芬顿法废水处理系统，包括：
光催化芬顿池;
亚铁离子供应设备，所述亚铁离子供应设备通过导管向所述光催化芬顿池供应亚铁离子;
过氧化氢供应设备，所述过氧化氢供应设备通过导管向所述光催化芬顿池供应过氧化氢;
光催化发生器，所述光催化发生器通过导气管向所述光催化芬顿池供应气体，所述气体包含羟基自由基;
其特征在于，还包括：

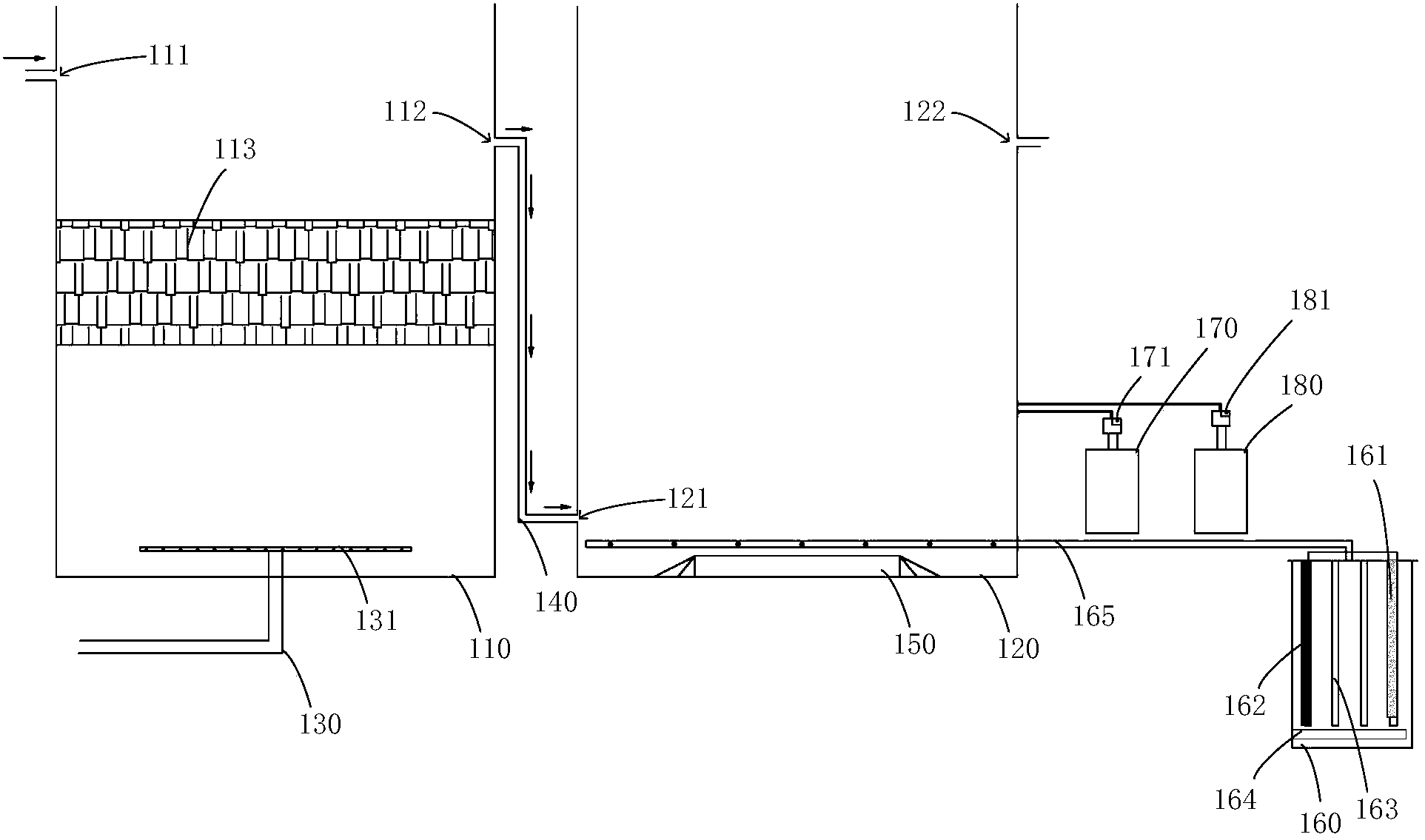

微电解池，所述微电解池中具有铁碳混合填充物层;所述微电解池的出水口通过管道连接所述光催化芬顿池的进水口。
2.根据权利要求1所述的微电解协同光催化芬顿法废水处理系统，其特征在于，所述微电解池底部还连入曝气管，所述曝气管位于所述微电解池内的端部连接曝气头。
3.根据权利要求2所述的微电解协同光催化芬顿法废水处理系统，其特征在于，所述曝气头位于所述微电解池底部的中央，所述曝气头包括多个曝气孔。
4.根据权利要求1所述的微电解协同光催化芬顿法废水处理系统，其特征在于，所述铁碳混合填充物层包括多个单元层结构，每个所述单元层结构能够单独拆卸。
5.根据权利要求4所述的微电解协同光催化芬顿法废水处理系统，其特征在于，每个所述单元层结构中具有铜粉或铅粉。
6.根据权利要求1所述的微电解协同光催化芬顿法废水处理系统，其特征在于，所述光催化芬顿池底部还具有布水器。
7.根据权利要求6所述的微电解协同光催化芬顿法废水处理系统，其特征在于，所述导气管位于所述光催化芬顿池的部分具有多个开孔，所述开孔位于所述布水器上方。
8.根据权利要求1所述的微电解协同光催化芬顿法废水处理系统，其特征在于，所述光催化发生器包括阳极、阴极、灯管和催化剂层。
9.根据权利要求8所述的微电解协同光催化芬顿法废水处理系统，其特征在于，所述灯管为UV灯管。
10.根据权利要求1所述的微电解协同光催化芬顿法废水处理系统，其特征在于，所述亚铁离子供应设备与所述光催化芬顿池之间的导管上具有第一加药泵;所述过氧化氢供应设备与所述光催化芬顿池之间的导管上具有第二加药泵。
说明书
微电解协同光催化芬顿法废水处理系统
技术领域
本实用新型涉及环保领域，尤其涉及一种微电解协同光催化芬顿法废水处理系统。
背景技术
高浓度废水是以有机污染物为主的废水。高浓度废水多由造纸、皮革及食品等行业排出，这些行业产生的废水中，含有大量的碳水化合物、脂肪、蛋白和纤维素等有机物，易造成水质富营养化，如果直接排放，会造成严重污染，危害比较大。
传统的高浓度废水处理方法包括生物处理法、物化法和化学法等。这些方法难降解高浓度废水，没有办法满足越来越高的环保要求，因此，需要技术革新。
实用新型内容
本实用新型解决的问题是提供一种微电解协同光催化芬顿法废水处理系统，以更好地实现对高浓度废水的处理。
为解决上述问题，本实用新型提供了一种微电解协同光催化芬顿法废水处理系统，包括：光催化芬顿池;亚铁离子供应设备，所述亚铁离子供应设备通过导管向所述光催化芬顿池供应亚铁离子;过氧化氢供应设备，所述过氧化氢供应设备通过导管向所述光催化芬顿池供应过氧化氢;光催化发生器，所述光催化发生器通过导气管向所述光催化芬顿池供应气体，所述气体包含羟基自由基;微电解池，所述微电解池中具有铁碳混合填充物层;所述微电解池的出水口通过管道连接所述光催化芬顿池的进水口。
可选的，所述微电解池底部还连入曝气管，所述曝气管位于所述微电解池内的端部连接曝气头。
可选的，所述曝气头位于所述微电解池底部的中央，所述曝气头包括多个曝气孔。
可选的，所述铁碳混合填充物层包括多个单元层结构，每个所述单元层结构能够单独拆卸。
可选的，每个所述单元层结构中具有铜粉或铅粉。
可选的，所述光催化芬顿池底部还具有布水器。
可选的，所述导气管位于所述光催化芬顿池的部分具有多个开孔，所述开孔位于所述布水器上方。
可选的，所述光催化发生器包括阳极、阴极、灯管和催化剂层。
可选的，所述灯管为UV灯管。
可选的，所述亚铁离子供应设备与所述光催化芬顿池之间的导管上具有第一加药泵;所述过氧化氢供应设备与所述光催化芬顿池之间的导管上具有第二加药泵。
本实用新型的一个技术方案中，在系统中设置微电解池，利用微电解反应，达到第一阶段的高浓度废水处理。在微电解池之后，设置光催化芬顿池。通过光催化氧化产生的羟基自由基(即由光催化发生器产生)，进一步加强处理过程中的氧化能力，提高高浓度废水处理效果，同时降低高浓度废水处理过程的加药成本。由于是在微电解池后端配置光催化光芬顿反应池，提高了废水的可生化性，提高了去除重金属和色度的处理效率。
