申请日2018.02.09
公开(公告)日2018.11.23
IPC分类号C02F9/08; C02F101/30
摘要

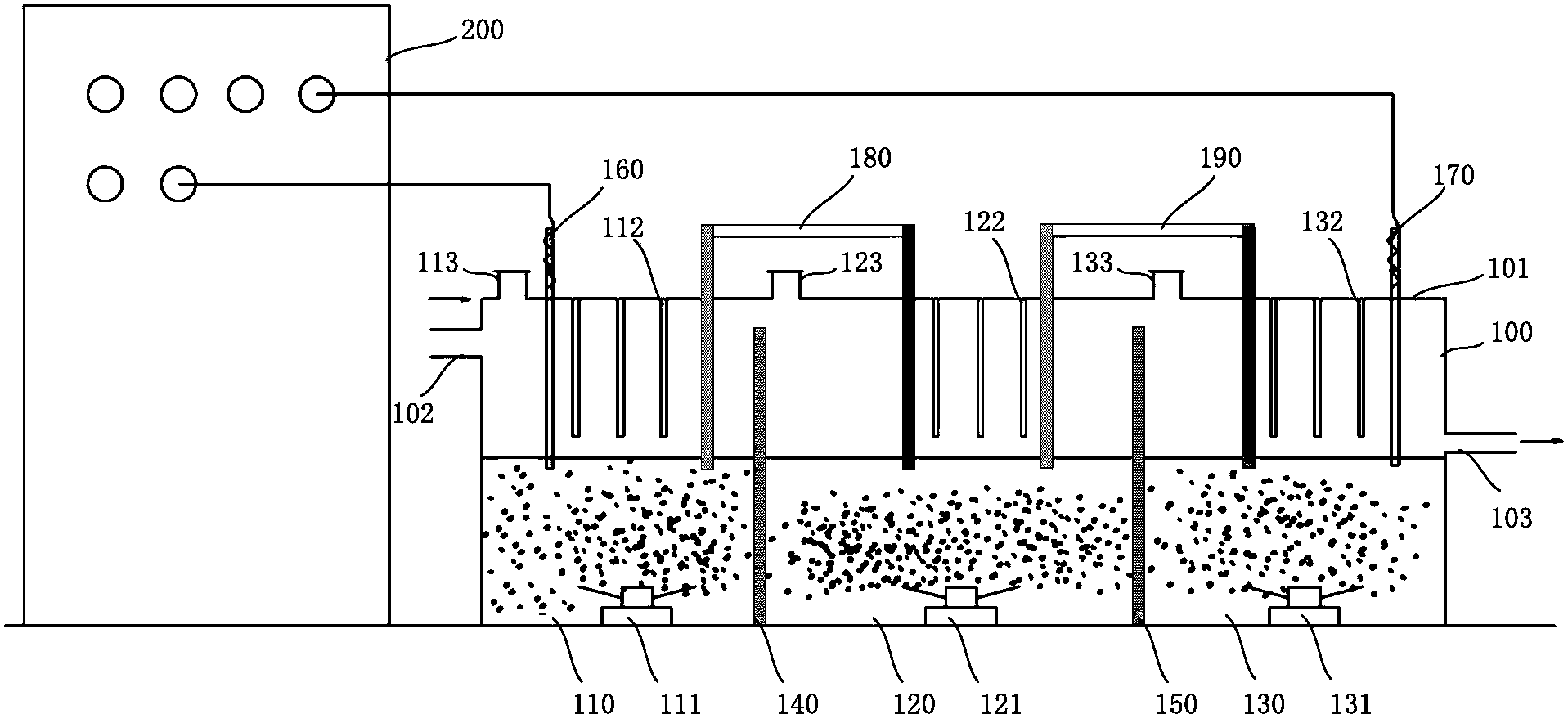

一种电光催化多级氧化废水处理系统，包括：电解池，所述电解池的池壁第一侧具有进水口，所述电解池的池壁第二侧具有出水口，所述池壁第一侧与所述池壁第二侧相对;电源设备，所述电源设备的正极连接总阳极，所述电源设备的负极连接总阴极;所述电解池包括第一电解区、第二电解区和第三电解区，所述第二电解区位于所述第一电解区和所述第三电解区之间;所述第一电解区和所述第二电解区之间具有第一穿孔过滤网;所述第二电解区和所述第三电解区之间具有第二穿孔过滤网;所述总阴极部分伸入所述第一电解区的液体中;所述总阳极部分伸入所述第三电解区的液体中。所述电光催化多级氧化废水处理系统提高处理效率，改善处理的水质。
权利要求书
1.一种电光催化多级氧化废水处理系统，其特征在于，包括：
电解池，所述电解池的池壁第一侧具有进水口，所述电解池的池壁第二侧具有出水口，所述池壁第一侧与所述池壁第二侧相对;
电源设备，所述电源设备的正极连接总阳极，所述电源设备的负极连接总阴极;
其特征在于，
所述电解池包括第一电解区、第二电解区和第三电解区，所述第二电解区位于所述第一电解区和所述第三电解区之间;所述第一电解区和所述第二电解区之间具有第一穿孔过滤网;所述第二电解区和所述第三电解区之间具有第二穿孔过滤网;
所述第一电解区以所述池壁第一侧为其中一侧，以所述第一穿孔过滤网为相对的另一侧;
所述第二电解区以所述第一穿孔过滤网为其中一侧，以所述第二穿孔过滤网为相对的另一侧;
所述第三电解区以所述第二穿孔过滤网为其中一侧，以所述池壁第二侧为相对的另一侧;
所述总阴极部分伸入所述第一电解区的液体中;
所述总阳极部分伸入所述第三电解区的液体中。
2.如权利要求1所述的电光催化多级氧化废水处理系统，其特征在于，还包括第一导电板，所述第一导电板包括第一阴极、第一阳极以及第一连接极，所述第一连接极连接在所述第一阴极和第一阳极之间;所述第一阴极部分伸入所述第一电解区的液体中;所述第一阳极部分伸入所述第二电解区的液体中。
3.如权利要求2所述的电光催化多级氧化废水处理系统，其特征在于，还包括第二导电板，所述第二导电板包括第二阴极、第二阳极以及第二连接极，所述第二连接极连接在所述第二阴极和第二阳极之间;所述第二阴极部分伸入所述第二电解区的液体中;所述第二阳极部分伸入所述第三电解区的液体中。
4.如权利要求1、2或3所述的电光催化多级氧化废水处理系统，其特征在于，所述电解池具有池盖，所述池盖下方设置有悬空于所述电解池中液体上方的UV灯管。
5.如权利要求4所述的电光催化多级氧化废水处理系统，其特征在于，所述UV灯管包括位于所述第一电解区的第一UV灯管，位于所述第二电解区的第二UV灯管，位于所述第三电解区的第三UV灯管。
6.如权利要求5所述的电光催化多级氧化废水处理系统，其特征在于，所述池盖具有第一催化剂添加口、第二催化剂添加口和第三催化剂添加口;所述第一催化剂添加口位于所述第一电解区上方，所述第二催化剂添加口位于所述第二电解区上方，所述第三催化剂添加口位于所述第三电解区上方。
7.如权利要求6所述的电光催化多级氧化废水处理系统，其特征在于，所述第一电解区的底部还具有第一布水器，所述第二电解区的底部还有第二布水器，所述第三电解区的底部还有第三布水器。
8.如权利要求7所述的电光催化多级氧化废水处理系统，其特征在于，所述第一布水器、所述第二布水器和所述第三布水器为旋转布水器。
9.如权利要求1所述的电光催化多级氧化废水处理系统，其特征在于，所述第二电解区宽度为所述第一电解区宽度的1.2～1.8倍。
10.如权利要求1所述的电光催化多级氧化废水处理系统，其特征在于，所述电源设备为脉冲电源柜。
说明书
电光催化多级氧化废水处理系统
技术领域
本实用新型涉及环保领域，尤其涉及一种电光催化多级氧化废水处理系统。
背景技术
有机废水是以有机污染物为主的废水。有机废水多由造纸、皮革及食品等行业排出，这些行业产生的废水中，含有大量的碳水化合物、脂肪、蛋白和纤维素等有机物，易造成水质富营养化，如果直接排放，会造成严重污染，危害比较大。
传统的有机废水处理方法包括生物处理法、物化法和化学法等。这些方法难降解高浓度有机废水，没有办法满足越来越高的环保要求，因此，需要技术革新。
实用新型内容
本实用新型解决的问题是提供一种电光催化多级氧化废水处理系统，以更好地实现对高浓度有机废水的处理。
为解决上述问题，本实用新型提供了一种电光催化多级氧化废水处理系统，包括：电解池，所述电解池的池壁第一侧具有进水口，所述电解池的池壁第二侧具有出水口，所述池壁第一侧与所述池壁第二侧相对;电源设备，所述电源设备的正极连接总阳极，所述电源设备的负极连接总阴极;所述电解池包括第一电解区、第二电解区和第三电解区，所述第二电解区位于所述第一电解区和所述第三电解区之间;所述第一电解区和所述第二电解区之间具有第一穿孔过滤网;所述第二电解区和所述第三电解区之间具有第二穿孔过滤网;所述第一电解区以所述池壁第一侧为其中一侧，以所述第一穿孔过滤网为相对的另一侧;所述第二电解区以所述第一穿孔过滤网为其中一侧，以所述第二穿孔过滤网为相对的另一侧;所述第三电解区以所述第二穿孔过滤网为其中一侧，以所述池壁第二侧为相对的另一侧;所述总阴极部分伸入所述第一电解区的液体中;所述总阳极部分伸入所述第三电解区的液体中。
可选的，所述系统还包括第一导电板，所述第一导电板包括第一阴极、第一阳极以及第一连接极，所述第一连接极连接在所述第一阴极和第一阳极之间;所述第一阴极部分伸入所述第一电解区的液体中;所述第一阳极部分伸入所述第二电解区的液体中。
可选的，所述系统还包括第二导电板，所述第二导电板包括第二阴极、第二阳极以及第二连接极，所述第二连接极连接在所述第二阴极和第二阳极之间;所述第二阴极部分伸入所述第二电解区的液体中;所述第二阳极部分伸入所述第三电解区的液体中。
可选的，所述电解池具有池盖，所述池盖下方设置有悬空于所述电解池中液体上方的UV灯管。
可选的，所述UV灯管包括位于所述第一电解区的第一UV灯管，位于所述第二电解区的第二UV灯管，位于所述第三电解区的第三UV灯管。
可选的，所述池盖具有第一催化剂添加口、第二催化剂添加口和第三催化剂添加口;所述第一催化剂添加口位于所述第一电解区上方，所述第二催化剂添加口位于所述第二电解区上方，所述第三催化剂添加口位于所述第三电解区上方。
可选的，所述第一电解区的底部还具有第一布水器，所述第二电解区的底部还有第二布水器，所述第三电解区的底部还有第三布水器。
可选的，所述第一布水器、所述第二布水器和所述第三布水器为旋转布水器。
可选的，所述第二电解区宽度为所述第一电解区宽度的1.2～1.8倍。
可选的，所述电源设备为脉冲电源柜。
本实用新型的其中一个技术方案中，通过两个穿孔过滤网将一个电解池分为三个不同的电解区，每个电解区都会进行相应的电解催化反应，通过两个穿孔过滤网的层层过滤，以及三个电解区的电解，能够对高浓度有机废水进行较好的处理，使得最终从电解池中排出的液体水质较佳。并且，所述系统进行相应的催化处理，几乎无二次害，资源消耗小，设施运行稳定可靠，污泥量少，操作便捷。
